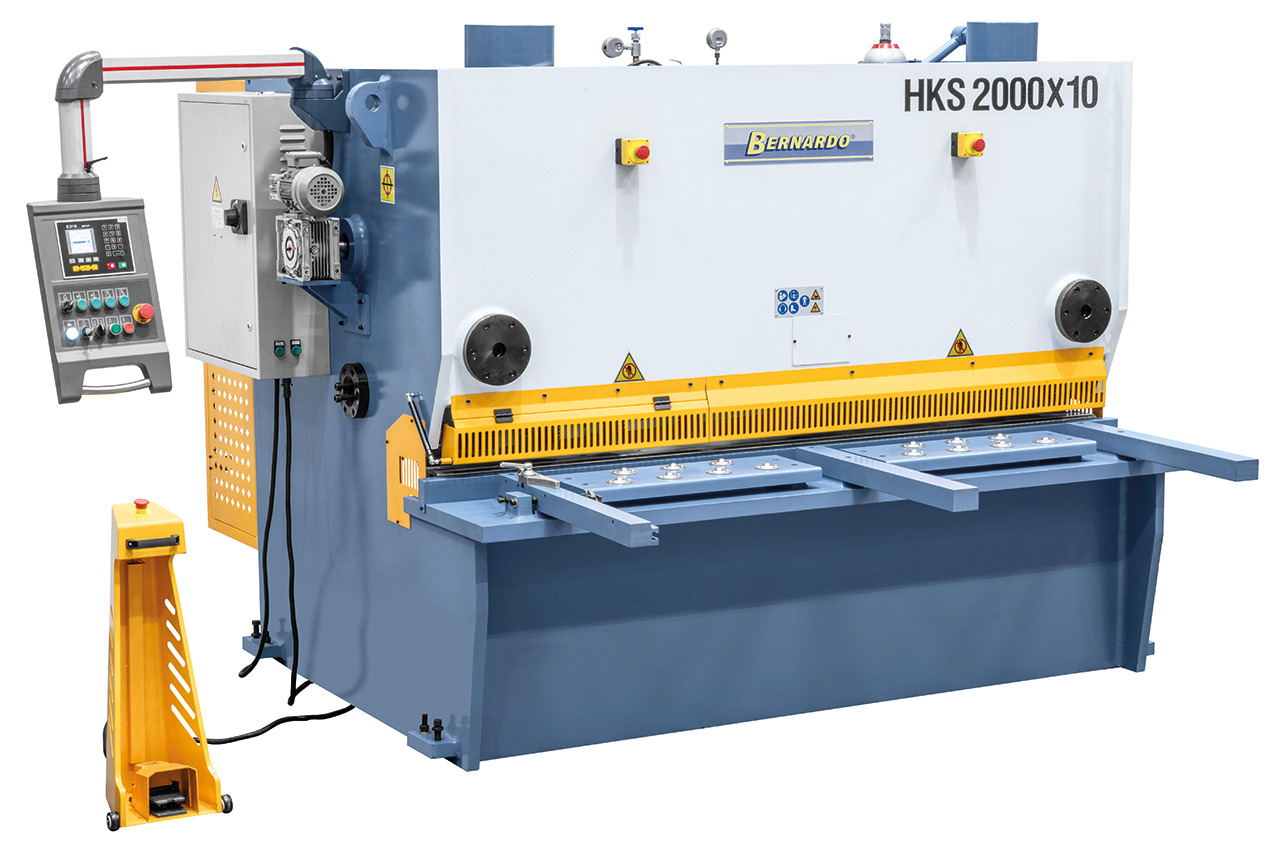

Gilotyna, nożyce gilotynowe hydrauliczne Bernardo HKS 2000 x 10 mm

Gilotyna hydrauliczna Bernardo HKS 2000 x 10 mm to profesjonalna maszyna przeznaczona do precyzyjnego cięcia blach stalowych oraz innych materiałów stosowanych w przemyśle metalowym. Maksymalna długość cięcia wynosi 2000 mm, a urządzenie umożliwia cięcie zwykłej stali o grubości do 10 mm. Zastosowanie hydraulicznego napędu, liniowego ruchu belki nożowej oraz regulowanego kąta cięcia pozwala dopasować parametry pracy do rodzaju i grubości obrabianego materiału.

Model HKS 2000 x 10 mm wyposażono w sterowanie numeryczne NC ESTUN E21S, napędzany silnikowo tylny ogranicznik o zakresie 0–600 mm oraz układ regulacji kąta cięcia w zakresie 0,5–1,45°. Maszyna została zaprojektowana z myślą o wymagających zastosowaniach produkcyjnych, w których istotne są precyzja, powtarzalność i możliwość sprawnego wykonywania kolejnych cięć.

Hydrauliczne nożyce gilotynowe do blachy

BERNARDO HKS 2000 x 10 mm należy do serii profesjonalnych hydraulicznych gilotyn do blachy. Dzięki długości cięcia wynoszącej 2000 mm maszyna pozwala na obróbkę dużych arkuszy bez konieczności ich wcześniejszego dzielenia.

Maksymalna grubość cięcia zwykłej stali wynosi 10 mm, co sprawia, że gilotyna może być wykorzystywana zarówno przy przygotowywaniu elementów konstrukcyjnych, jak i podczas produkcji części maszyn, obudów czy innych komponentów wykonywanych z blachy.

Maszyna może być również stosowana do cięcia innych materiałów, takich jak aluminium, miedź czy mosiądz, przy odpowiednim doborze parametrów procesu.

Regulowany kąt cięcia

Jedną z najważniejszych cech serii HKS jest możliwość regulacji kąta cięcia. W modelu HKS 2000 x 10 mm zakres regulacji wynosi 0,5–1,45°.

Możliwość dopasowania kąta do obrabianej blachy pozwala zoptymalizować proces cięcia i jest szczególnie istotna przy pracy z cieńszymi arkuszami. Odpowiednie ustawienie parametrów może ograniczyć odkształcanie materiału oraz ułatwić uzyskanie równej krawędzi cięcia.

Regulacja szczeliny cięcia odbywa się za pomocą wygodnego koła ręcznego umieszczonego z przodu maszyny, co ułatwia przygotowanie gilotyny do pracy z materiałem o określonej grubości.

Liniowy ruch belki nożowej

W przeciwieństwie do gilotyn wahadłowych seria HKS wykorzystuje liniowy ruch belki nożowej. Takie rozwiązanie w połączeniu z regulowanym kątem cięcia pozwala uzyskać odpowiednie warunki pracy dla różnych rodzajów i grubości materiału.

Konstrukcja maszyny została zaprojektowana z myślą o zachowaniu wysokiej sztywności podczas cięcia. Masywna konstrukcja ważąca około 6100 kg pomaga ograniczyć wpływ drgań i zapewnia stabilne warunki podczas pracy z grubymi arkuszami blachy.

Sterowanie NC ESTUN E21S

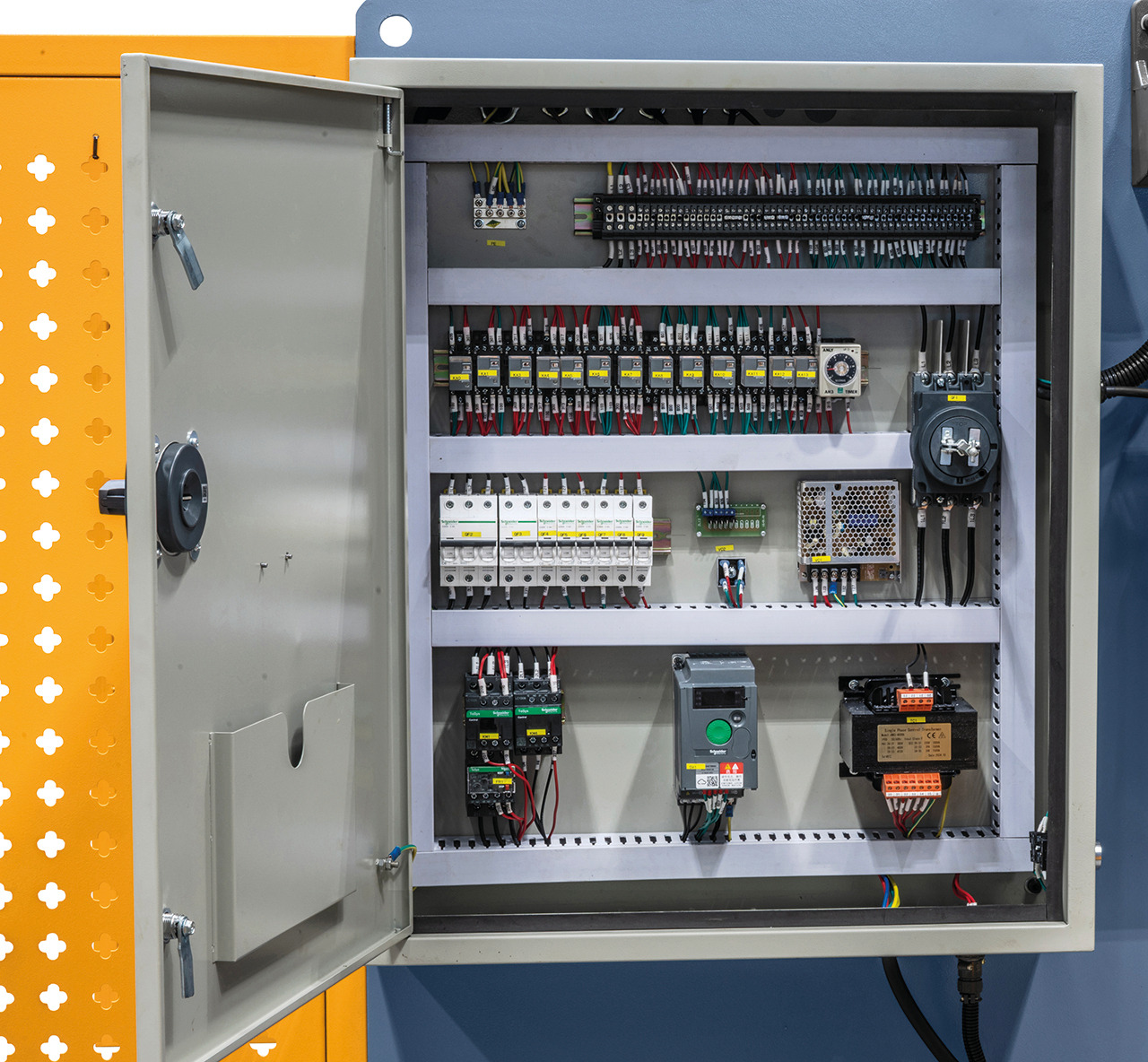

Istotnym elementem wyposażenia HKS 2000 x 10 mm BERNARDO jest sterowanie numeryczne ESTUN E21S. Układ pozwala programować położenie tylnego ogranicznika oraz długość cięcia, a następnie automatycznie ustawiać wymagane parametry.

Sterowanie wyposażono w czytelny wyświetlacz LCD oraz funkcje ułatwiające wykonywanie powtarzalnych operacji. Możliwość zapisywania programów i korzystania z trybu ręcznego lub automatycznego pozwala dostosować sposób obsługi do charakteru produkcji. System może również zliczać wykonane cykle cięcia.

Tylny ogranicznik z napędem silnikowym

Gilotyna została wyposażona w tylny ogranicznik z napędem silnikowym NC o zakresie regulacji 0–600 mm. Automatyczne pozycjonowanie zderzaka ułatwia ustawienie wymaganego wymiaru i pozwala ograniczyć czas potrzebny na przygotowanie kolejnych cięć.

Jest to szczególnie istotne przy produkcji seryjnej, gdzie konieczne jest wykonywanie wielu elementów o identycznych wymiarach. Pozycjonowanie sterowane numerycznie zwiększa powtarzalność pracy i ogranicza ryzyko błędów wynikających z ręcznego ustawiania materiału.

Stabilne podparcie arkusza

Podczas cięcia dużych i ciężkich arkuszy odpowiednie podparcie materiału ma duże znaczenie dla komfortu oraz dokładności pracy. HKS 2000 x 10 mm wyposażono w trzy przednie ramiona podporowe, a także ogranicznik boczny i kątowy.

W standardzie znajduje się również urządzenie do mocowania arkuszy, szczególnie przydatne podczas pracy z cieńszymi blachami. Oświetlenie linii cięcia ułatwia natomiast właściwe ustawienie materiału przed rozpoczęciem procesu.

Bezpieczeństwo operatora

Gilotyna HKS 2000 x 10 mm została wyposażona w rozwiązania zwiększające bezpieczeństwo podczas pracy. Strefę roboczą zabezpiecza osłona z barierą świetlną i fotokomórkami, ograniczająca możliwość dostępu do niebezpiecznej strefy podczas pracy maszyny.

Sterowanie odbywa się również za pomocą pedału nożnego z wyłącznikiem awaryjnym. Takie rozwiązanie pozwala operatorowi pozostawić obie ręce wolne i wykorzystać je do prawidłowego ustawienia arkusza przed rozpoczęciem cięcia.

Zastosowanie gilotyny HKS 2000 x 10 mm

Hydrauliczne nożyce gilotynowe BERNARDO HKS 2000 x 10 mm mogą znaleźć zastosowanie w zakładach zajmujących się profesjonalną obróbką blachy, produkcją konstrukcji stalowych oraz wytwarzaniem elementów maszyn i urządzeń.

Maszyna sprawdzi się między innymi przy:

• cięciu arkuszy ze stali czarnej,
• cięciu aluminium, miedzi i mosiądzu,
• przygotowywaniu elementów konstrukcji stalowych,
• produkcji obudów i osłon maszyn,
• przygotowywaniu materiału do gięcia,
• produkcji jednostkowej i seryjnej,
• wykonywaniu powtarzalnych elementów o określonych wymiarach.

Połączenie długości cięcia 2000 mm z maksymalną grubością stali 10 mm sprawia, że jest to maszyna przeznaczona do wymagających prac, ale jednocześnie bardziej kompaktowa niż modele HKS przeznaczone do cięcia arkuszy o długości 3–4 m.

Solidna konstrukcja do pracy przemysłowej

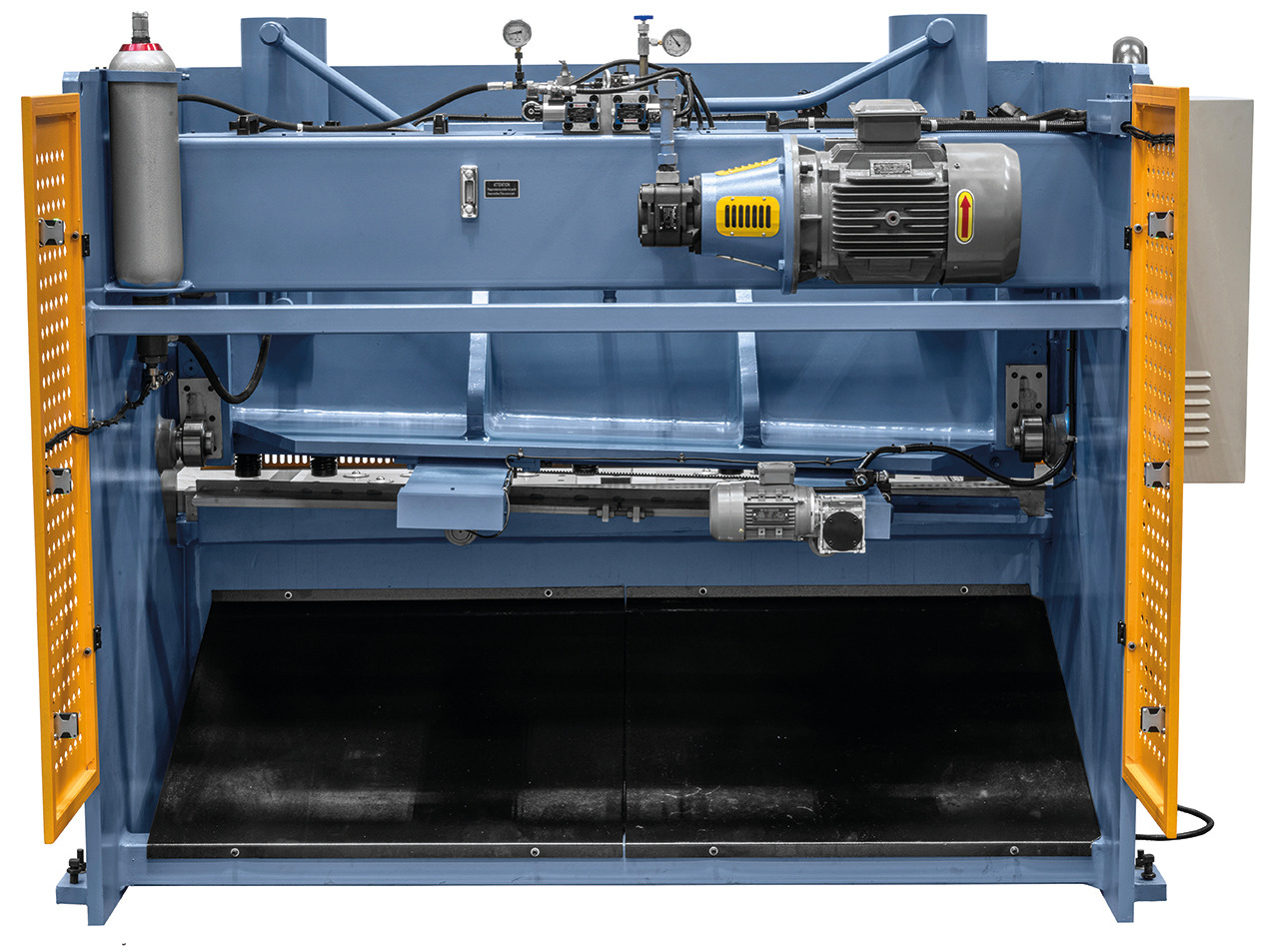

Model HKS 2000 x 10 mm ma wymiary około 2650 × 2800 × 2000 mm i waży około 6100 kg. Za napęd odpowiada silnik o mocy 11 kW, natomiast układ hydrauliczny wykorzystuje zbiornik oleju o pojemności 190 l.

Takie parametry konstrukcyjne odpowiadają charakterowi maszyny przeznaczonej do profesjonalnego zastosowania. Duża masa i sztywna konstrukcja zapewniają stabilność podczas cięcia blach o znacznej grubości, a hydrauliczny układ napędowy pozwala uzyskać siłę niezbędną do sprawnej pracy.
