Gilotyna wahadłowa, nożyce gilotynowe hydrauliczne Bernardo HSB 4000 x 10 mm

Gilotyna wahadłowa HSB 4000 x 10 mm BERNARDO to wydajne urządzenie przeznaczone do profesjonalnego cięcia blach w zakładach produkcyjnych, ślusarniach oraz przedsiębiorstwach zajmujących się obróbką metali. Hydrauliczny napęd, maksymalna długość cięcia 4000 mm oraz możliwość cięcia blachy stalowej o grubości do 10 mm sprawiają, że model ten został zaprojektowany z myślą o wymagającej i regularnej eksploatacji.

Gilotyna należy do serii HSB, obejmującej przemysłowe nożyce gilotynowe hydrauliczne BERNARDO przeznaczone do intensywnej pracy. W modelu HSB 4000 x 10 mm zastosowano wahadłowy ruch belki nożowej oraz stały kąt natarcia wynoszący 1°45'. Maszyna została wyposażona w silnik o mocy 11 kW, tylny ogranicznik z napędem silnikowym oraz sterowanie ETSUN ES21S.

Hydrauliczne nożyce gilotynowe do dużych arkuszy blachy

Jedną z najważniejszych zalet modelu HSB 4000 x 10 mm jest długość cięcia wynosząca aż 4000 mm. Dzięki temu gilotyna pozwala na obróbkę szerokich arkuszy bez konieczności dzielenia materiału na krótsze odcinki przed rozpoczęciem właściwego cięcia.

Maksymalna grubość cięcia dla zwykłej stali czarnej wynosi 10 mm. Takie parametry pozwalają wykorzystać maszynę zarówno do przygotowywania elementów konstrukcji stalowych, jak i do wykonywania różnego rodzaju detali wykorzystywanych w produkcji przemysłowej.

Hydrauliczny układ napędowy zapewnia dużą siłę potrzebną do efektywnego cięcia materiału, natomiast masywna konstrukcja maszyny sprzyja zachowaniu stabilności podczas pracy. Masa urządzenia wynosząca około 9600 kg dodatkowo ogranicza wpływ drgań na proces cięcia.

Wahadłowy ruch noża i precyzyjne cięcie

HSB 4000 x 10 mm BERNARDO wykorzystuje wahadłowy ruch belki nożowej ze stałym kątem natarcia. Kąt cięcia wynosi 1°45'. Odpowiednio dobrane parametry mechanizmu tnącego umożliwiają sprawne rozdzielanie materiału przy zachowaniu odpowiedniej jakości krawędzi.

Istotnym elementem wyposażenia jest również regulacja szczeliny między nożami. Jej właściwe ustawienie względem grubości obrabianej blachy ma znaczenie dla jakości cięcia oraz zużycia narzędzia. Zbyt duża szczelina może powodować powstawanie zadziorów i nierówności na krawędzi, natomiast zbyt mały luz może przyspieszać zużycie noży.

Tylny ogranicznik z napędem silnikowym

Gilotyna HSB 4000 x 10 mm została wyposażona w tylny ogranicznik z napędem silnikowym, którego zakres regulacji wynosi od 20 do 800 mm. Rozwiązanie to ułatwia ustalanie powtarzalnego wymiaru ciętych elementów i usprawnia przygotowanie kolejnych arkuszy lub detali.

W wyposażeniu znajdują się także przednie podpórki blachy oraz boczny ogranicznik. Cztery ramiona podporowe zapewniają dodatkowe podparcie materiału podczas jego pozycjonowania przed cięciem.

Tak skonfigurowane wyposażenie pozwala ograniczyć czas potrzebny na przygotowanie materiału i ułatwia wykonywanie serii powtarzalnych cięć.

Bezpieczeństwo i komfort obsługi

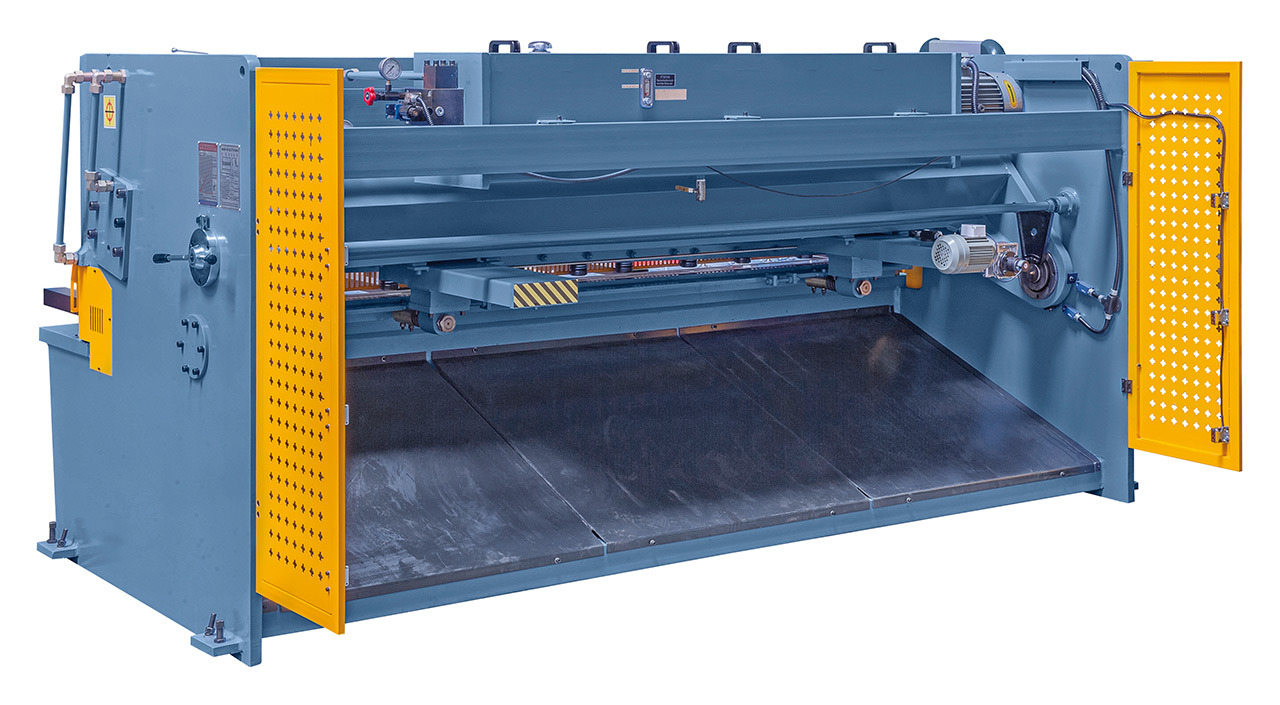

Przy maszynie przeznaczonej do cięcia blach o grubości do 10 mm szczególne znaczenie ma odpowiednie zabezpieczenie strefy roboczej. Model HSB 4000 x 10 mm wyposażono w blachę ochronną z fotokomórkami, która pomaga zabezpieczyć operatora podczas pracy.

Do dyspozycji użytkownika pozostaje również pedał sterujący z wyłącznikiem awaryjnym, a oświetlenie linii cięcia ułatwia prawidłowe pozycjonowanie materiału. Za obsługę funkcji maszyny odpowiada sterowanie ETSUN ES21S.

Zastosowanie gilotyny HSB 4000 x 10 mm

Przemysłowa gilotyna hydrauliczna BERNARDO może być wykorzystywana wszędzie tam, gdzie potrzebne jest szybkie i powtarzalne cięcie dużych arkuszy blachy. Model HSB 4000 x 10 mm sprawdzi się między innymi w:

• zakładach zajmujących się obróbką blach,
• firmach produkujących konstrukcje stalowe,
• przedsiębiorstwach ślusarskich,
• zakładach produkcyjnych wykonujących elementy z blachy,
• przygotowalniach materiału do dalszej obróbki,
• produkcji jednostkowej i seryjnej.

Długość cięcia 4000 mm pozwala na pracę z dużymi formatami materiału, a możliwość cięcia stali o grubości do 10 mm rozszerza zakres zastosowań maszyny.

Solidna konstrukcja do intensywnej pracy

HSB 4000 x 10 mm jest maszyną o dużych gabarytach i wysokiej sztywności konstrukcji. Jej wymiary wynoszą 4650 × 2790 × 1850 mm, a masa około 9600 kg. Za napęd odpowiada silnik o mocy 11 kW, a pojemność zbiornika oleju wynosi 320 litrów.

Takie parametry odpowiadają charakterowi maszyny przeznaczonej do zastosowań przemysłowych. Wysoka masa i stabilna konstrukcja są szczególnie istotne podczas cięcia materiałów o dużej grubości i szerokości.

Wyposażenie standardowe

Gilotyna wahadłowa BERNARDO HSB 4000 x 10 mm jest dostarczana z rozbudowanym wyposażeniem pozwalającym na rozpoczęcie pracy bez konieczności dokupowania podstawowych elementów. W standardowym zakresie dostawy znajdują się:

• regulacja szczeliny cięcia,
• oświetlenie linii cięcia,
• tylny ogranicznik z napędem silnikowym,
• przednie podpórki blachy,
• boczny ogranicznik,
• blacha ochronna z fotokomórkami,
• sterowanie ETSUN ES21S,
• pedał z wyłącznikiem awaryjnym,
• nóż wykonany ze stali narzędziowej.
