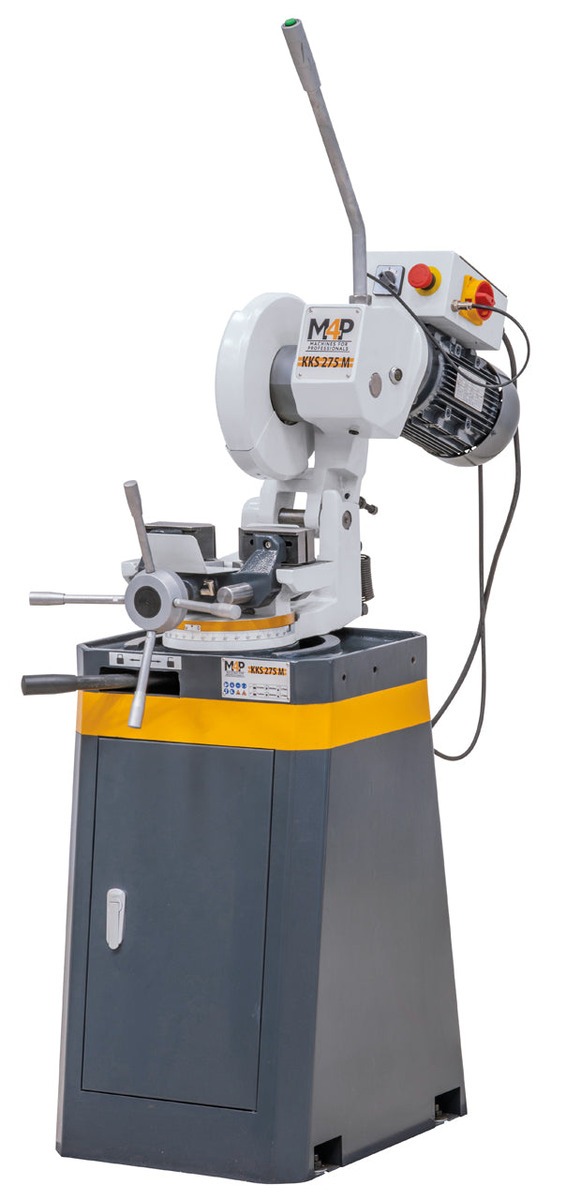

Przecinarka piła tarczowa do metalu KKS 275 M M4P

Maszynę wyposażono w silnik trójfazowy o mocy 1,4/2,0 kW, zasilany napięciem 400 V, oraz zespół tnący przystosowany do tarczy o średnicy 275 mm. Dwie prędkości obrotowe, wynoszące 48 i 96 obr./min, pozwalają dostosować parametry pracy do rodzaju przecinanego materiału oraz zastosowanego narzędzia.

Solidna konstrukcja, przekładnia redukcyjna pracująca w kąpieli olejowej, zintegrowany układ chłodzenia oraz automatycznie otwierająca się osłona bezpieczeństwa sprawiają, że KKS 275 M M4P znajduje zastosowanie w warsztatach ślusarskich, zakładach mechanicznych oraz przedsiębiorstwach zajmujących się obróbką metali.

Najważniejsze cechy i zalety

• Tarcza tnąca o średnicy 275 mm – umożliwia przecinanie rur, profili oraz pełnych elementów metalowych o zróżnicowanych przekrojach.

• Dwie prędkości obrotowe: 48 i 96 obr./min – pozwalają dostosować parametry cięcia do właściwości obrabianego materiału i zastosowanej tarczy.

• Silnik trójfazowy o mocy 1,4/2,0 kW – zapewnia odpowiednie parametry napędu podczas wykonywania regularnych prac warsztatowych.

• Ręcznie obsługiwana głowica tnąca – umożliwia operatorowi bezpośrednią kontrolę nad posuwem narzędzia i przebiegiem cięcia.

• Uchylna głowica przekładniowa – pozwala wykonywać cięcia pod kątem bez konieczności każdorazowego przekładania materiału.

• Precyzyjne, samocentrujące imadło podwójne – zapewnia stabilne mocowanie rur, profili oraz pełnych elementów metalowych.

• Czterokrotny system prowadzenia imadła – ułatwia dokładne ustawienie materiału oraz ogranicza ryzyko jego przemieszczania podczas obróbki.

• Maksymalny rozstaw szczęk imadła 110 mm – umożliwia mocowanie elementów o różnych wymiarach i przekrojach.

• Przekładnia redukcyjna pracująca w kąpieli olejowej – zapewnia odpowiednie smarowanie współpracujących elementów mechanicznych i ogranicza ich zużycie.

• Zintegrowany układ chłodzenia z filtrem – wspomaga odprowadzanie ciepła ze strefy cięcia i pomaga utrzymać odpowiednie warunki pracy tarczy.

• Wyjmowany zbiornik chłodziwa – ułatwia wykonywanie czynności konserwacyjnych oraz obsługę układu chłodzenia.

• Automatycznie otwierająca się osłona bezpieczeństwa – stanowi element zabezpieczenia zespołu tnącego podczas wykonywania operacji.

• Ergonomicznie wyprofilowany uchwyt z przyciskiem sterującym – zapewnia wygodne prowadzenie głowicy oraz obsługę urządzenia.

• Solidna podstawa – umożliwia przygotowanie stabilnego stanowiska do regularnego przecinania elementów metalowych.

Precyzyjne cięcie rur, profili i materiałów pełnych

Przecinarka KKS 275 M M4P została zaprojektowana z myślą o wykonywaniu różnorodnych operacji związanych z przecinaniem elementów metalowych.

Zastosowanie tarczy o średnicy 275 mm umożliwia obróbkę rur, profili zamkniętych oraz materiałów pełnych o przekrojach okrągłych, kwadratowych i prostokątnych.

Przy ustawieniu głowicy pod kątem 90° urządzenie pozwala przecinać materiały okrągłe o średnicy do 70 mm, pełne elementy kwadratowe o przekroju do 90 × 90 mm oraz materiały prostokątne o wymiarach do 85 × 60 mm.

Ręczny system opuszczania głowicy umożliwia operatorowi bezpośrednie kontrolowanie posuwu tarczy. Rozwiązanie to pozwala dostosować sposób prowadzenia narzędzia do właściwości przecinanego materiału oraz charakteru wykonywanej operacji.

Maszyna sprawdzi się zarówno podczas wykonywania pojedynczych elementów, jak i podczas regularnego przygotowywania materiałów do dalszych procesów technologicznych.

Dwie prędkości obrotowe i wydajny napęd

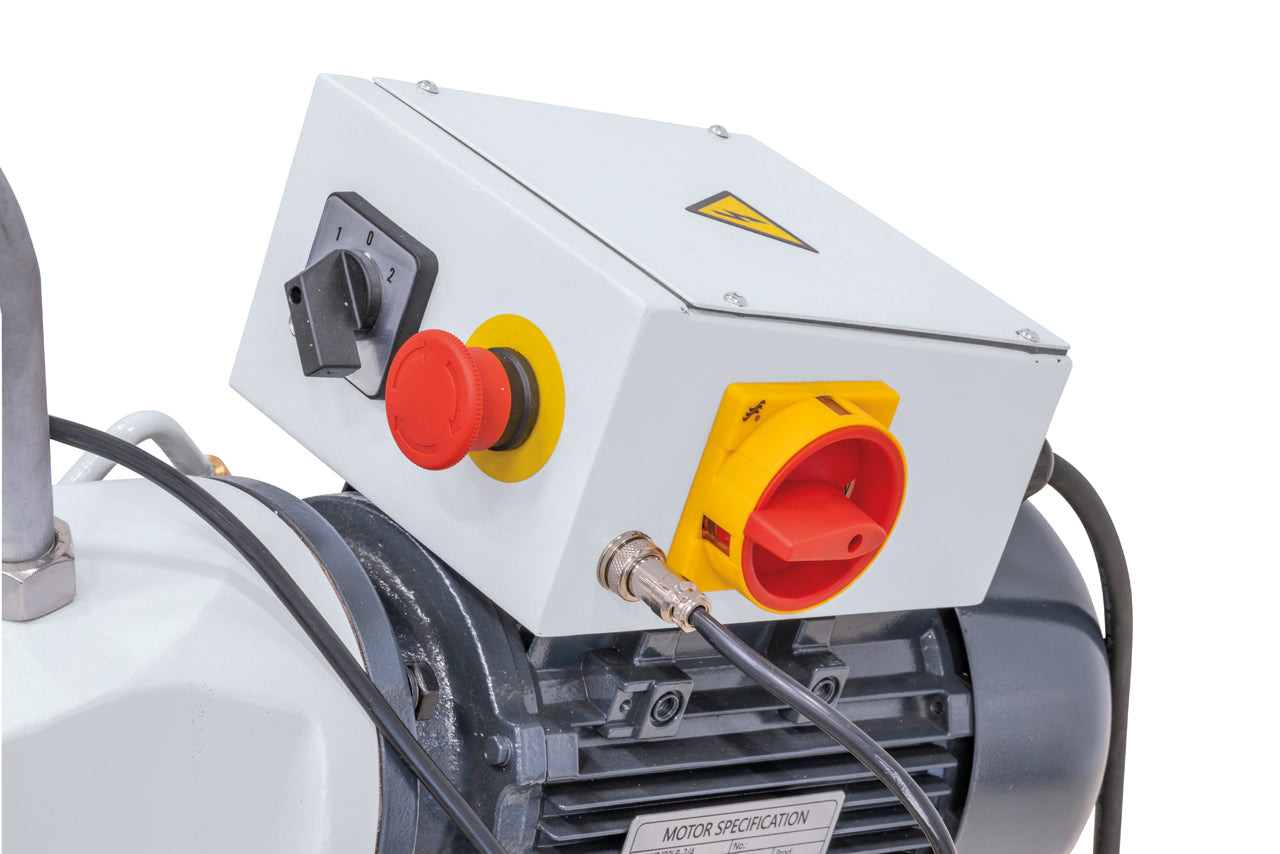

Model KKS 275 M M4P wyposażono w silnik trójfazowy o mocy wyjściowej 1,4/2,0 kW w trybie pracy ciągłej S1.

Dwie prędkości obrotowe tarczy, wynoszące 48 i 96 obr./min, umożliwiają dobór parametrów pracy do rodzaju przecinanego materiału oraz właściwości zastosowanego narzędzia.

Niższa prędkość obrotowa może być wykorzystywana podczas przecinania materiałów wymagających ograniczenia prędkości skrawania. Wyższa prędkość pozwala zwiększyć tempo obróbki materiałów, dla których producent tarczy dopuszcza takie warunki pracy.

Możliwość wyboru jednego z dwóch zakresów obrotów zwiększa uniwersalność urządzenia i pozwala wykorzystywać je do przecinania stali konstrukcyjnej, stali nierdzewnej oraz wybranych metali nieżelaznych.

Właściwy dobór prędkości obrotowej, posuwu i rodzaju tarczy ma istotne znaczenie dla jakości uzyskiwanej powierzchni oraz trwałości narzędzia tnącego.

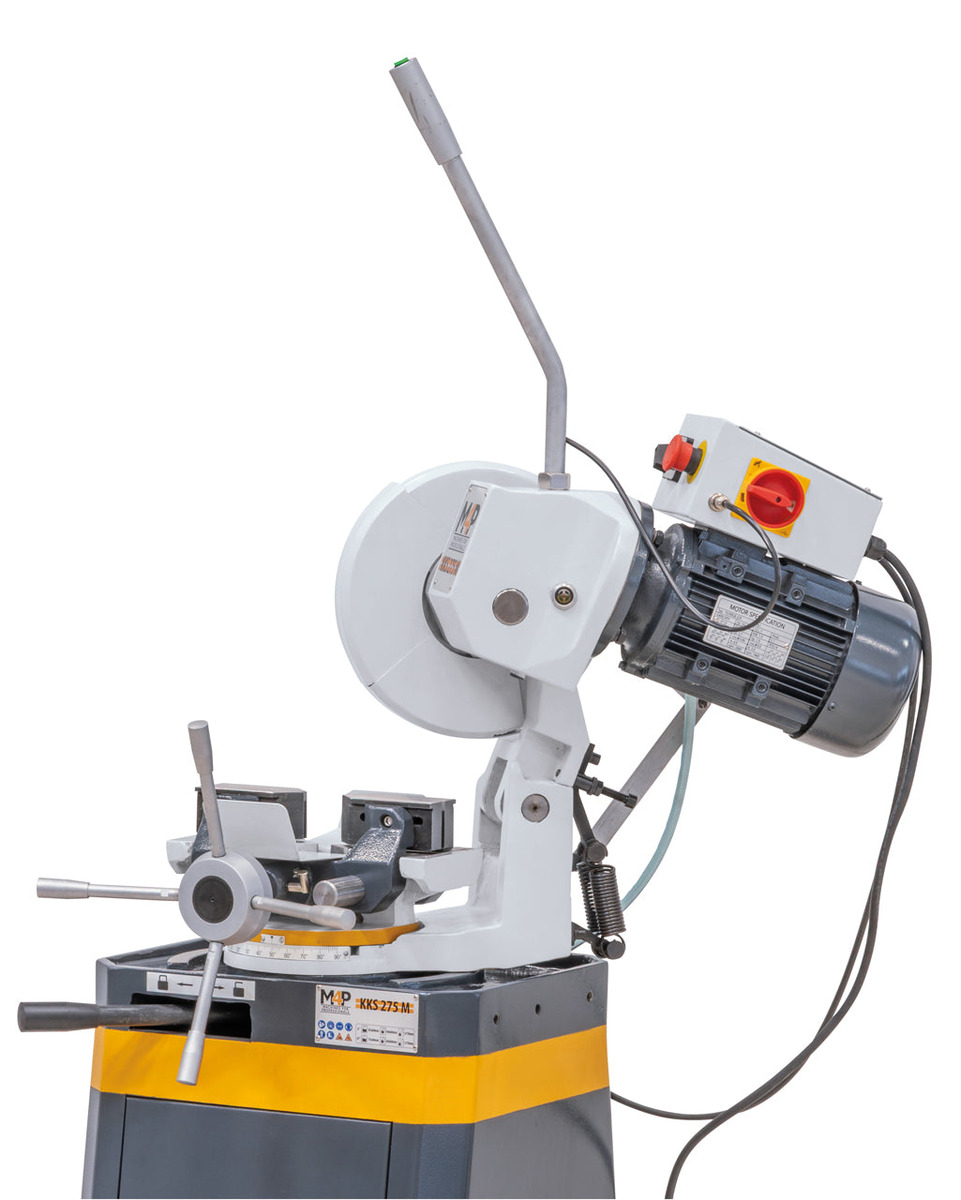

Uchylna głowica i cięcie pod kątem

Istotną zaletą przecinarki KKS 275 M M4P jest głowica przekładniowa umożliwiająca wykonywanie cięć pod kątem.

Możliwość zmiany ustawienia głowicy w prawo i w lewo pozwala przygotowywać elementy wymagające odpowiedniego dopasowania podczas montażu konstrukcji metalowych.

Rozwiązanie to ogranicza konieczność każdorazowego przekładania materiału podczas zmiany kąta cięcia.

Przy ustawieniu głowicy pod kątem 45° urządzenie umożliwia przecinanie elementów okrągłych o średnicy do 70 mm, pełnych materiałów kwadratowych o przekroju do 80 × 80 mm oraz elementów prostokątnych o wymiarach do 75 × 60 mm.

Funkcja cięcia pod kątem jest szczególnie przydatna podczas przygotowywania ram, ogrodzeń, konstrukcji stalowych oraz elementów przeznaczonych do spawania.

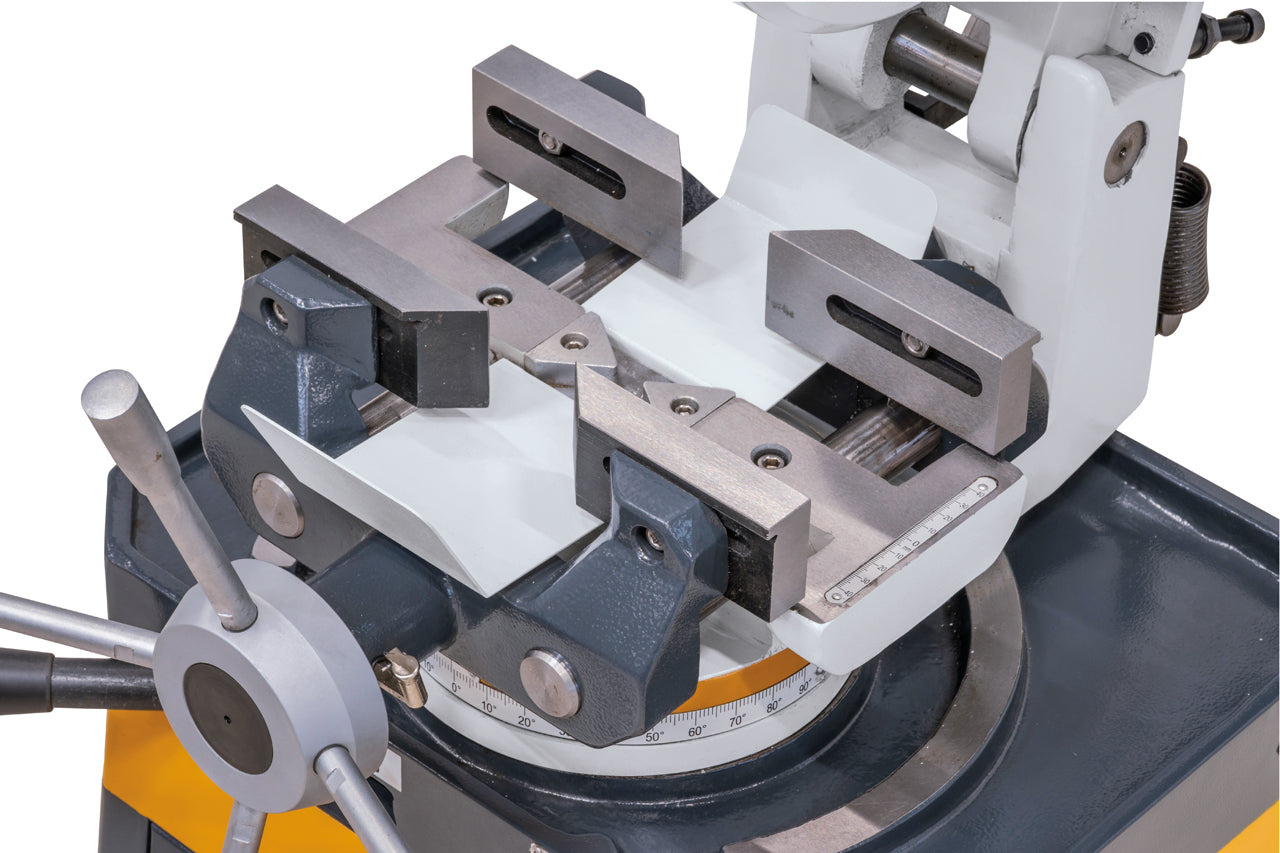

Samocentrujące imadło i stabilne mocowanie materiału

KKS 275 M M4P została wyposażona w precyzyjne, samocentrujące imadło podwójne, które zapewnia stabilne mocowanie przecinanych elementów.

Czterokrotny system prowadzenia ułatwia dokładne ustawienie materiału i zapewnia odpowiednie warunki do wykonywania powtarzalnych operacji cięcia.

Maksymalny rozstaw szczęk wynoszący 110 mm pozwala mocować rury, profile oraz materiały pełne o różnych przekrojach.

Stabilne unieruchomienie elementu ogranicza ryzyko jego przemieszczania podczas obróbki, co ma szczególne znaczenie przy wykonywaniu cięć pod kątem.

Połączenie samocentrującego imadła oraz uchylnej głowicy zwiększa funkcjonalność urządzenia podczas przygotowywania elementów konstrukcyjnych.

Przekładnia redukcyjna i trwała konstrukcja

Przecinarka została wyposażona w przekładnię redukcyjną pracującą w kąpieli olejowej.

Zastosowanie takiego rozwiązania zapewnia smarowanie współpracujących elementów mechanizmu napędowego, ograniczając tarcie i zużycie części.

Odpowiednie smarowanie sprzyja płynnej pracy układu oraz zapewnia właściwe warunki eksploatacji podczas regularnego przecinania elementów metalowych.

Solidna konstrukcja maszyny oraz masa wynosząca około 166 kg sprzyjają stabilności podczas wykonywania operacji cięcia.

Podstawa umożliwia przygotowanie odpowiednio zorganizowanego stanowiska roboczego, natomiast wysokość robocza wynosząca 900 mm ułatwia integrację przecinarki z pozostałym wyposażeniem warsztatowym.

Zintegrowany układ chłodzenia

KKS 275 M M4P została wyposażona w układ chłodzenia z filtrem.

Doprowadzanie chłodziwa do strefy obróbki wspomaga odprowadzanie ciepła powstającego podczas przecinania materiału. Odpowiednie chłodzenie pomaga ograniczyć nadmierne nagrzewanie tarczy oraz utrzymać właściwe warunki skrawania.

Zbiornik chłodziwa został zintegrowany z podstawą urządzenia. Możliwość jego wyjęcia ułatwia wykonywanie czynności związanych z obsługą i konserwacją układu.

Filtr ogranicza przedostawanie się zanieczyszczeń do obiegu chłodziwa.

Zastosowanie układu chłodzenia zwiększa funkcjonalność przecinarki podczas regularnych prac związanych z obróbką stali oraz innych metali.

Bezpieczeństwo i komfort użytkowania

Przecinarka KKS 275 M M4P została wyposażona w rozwiązania wspomagające bezpieczeństwo i wygodę codziennej eksploatacji.

Automatycznie otwierająca się osłona bezpieczeństwa stanowi element zabezpieczenia zespołu tnącego. Jej konstrukcja ogranicza konieczność wykonywania dodatkowych czynności związanych z ręczną obsługą osłony.

Ergonomicznie wyprofilowany uchwyt z przyciskiem sterującym ułatwia prowadzenie głowicy i kontrolowanie przebiegu operacji cięcia.

Samocentrujące imadło podwójne zapewnia stabilne mocowanie materiału, natomiast przekładnia redukcyjna pracująca w kąpieli olejowej sprzyja płynnej pracy mechanizmu napędowego.

Zintegrowany układ chłodzenia pomaga utrzymać odpowiednie warunki pracy narzędzia, a solidna podstawa zapewnia stabilne podparcie całej konstrukcji.

Zastosowanie

Ręczna przecinarka tarczowa KKS 275 M M4P przeznaczona jest do wykonywania różnorodnych prac związanych z przecinaniem elementów metalowych.

Urządzenie znajduje zastosowanie podczas:

• przecinania pełnych prętów stalowych o różnych przekrojach;

• cięcia rur stalowych i innych elementów rurowych;

• przecinania profili zamkniętych kwadratowych i prostokątnych;

• obróbki elementów wykonanych ze stali nierdzewnej;

• przecinania wybranych metali nieżelaznych;

• wykonywania cięć prostych oraz ukośnych;

• przygotowywania elementów do spawania i montażu;

• produkcji ram, ogrodzeń oraz konstrukcji metalowych;

• przygotowywania materiałów do dalszych procesów technologicznych;

• wykonywania prac konserwacyjnych i remontowych.

Model KKS 275 M M4P sprawdzi się w warsztatach ślusarskich, zakładach mechanicznych, przedsiębiorstwach produkujących konstrukcje stalowe, działach utrzymania ruchu oraz firmach zajmujących się obróbką metali.

KKS 275 M M4P to wszechstronna, ręczna przecinarka tarczowa, przeznaczona do regularnego przecinania rur, profili oraz pełnych elementów metalowych.

Zastosowanie tarczy o średnicy 275 mm oraz dwóch prędkości obrotowych umożliwia dostosowanie parametrów pracy do rodzaju obrabianego materiału i charakteru wykonywanej operacji.

Ręcznie obsługiwana, uchylna głowica zapewnia bezpośrednią kontrolę nad przebiegiem cięcia oraz umożliwia przygotowywanie elementów wymagających obróbki pod kątem.

Precyzyjne, samocentrujące imadło podwójne zwiększa stabilność mocowania materiału, co ma istotne znaczenie podczas wykonywania powtarzalnych prac warsztatowych.

Przekładnia redukcyjna pracująca w kąpieli olejowej, zintegrowany układ chłodzenia oraz automatycznie otwierająca się osłona bezpieczeństwa zwiększają funkcjonalność maszyny podczas codziennej eksploatacji.

Dzięki połączeniu solidnej konstrukcji, dwubiegowego napędu i uniwersalnych możliwości obróbczych przecinarka KKS 275 M M4P stanowi praktyczne wyposażenie warsztatów i zakładów zajmujących się obróbką metali.

Zakres dostawy

• Układ chłodzenia z filtrem
• Imadło samocentrujące
• Podstawa / Stojak
