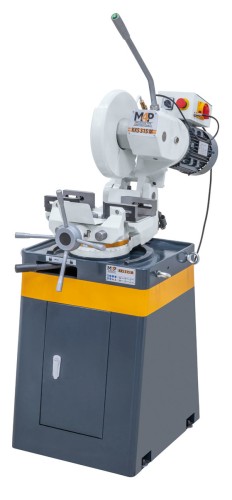

Przecinarka piła tarczowa do metalu KKS 315 M M4P

KKS 315 M M4P to ręczna przecinarka tarczowa do metalu, przeznaczona do cięcia rur, profili stalowych oraz materiałów pełnych o różnych przekrojach. Maszyna łączy tarczę o średnicy 315 mm z dwubiegowym napędem i głowicą przekładniową sterowaną bezpośrednio przez operatora. Takie rozwiązanie pozwala kontrolować przebieg obróbki i przygotowywać elementy metalowe do kolejnych procesów produkcyjnych.

Przecinarka została wyposażona w trójfazowy silnik o mocy 0,75/1,5 kW, przystosowany do zasilania napięciem 400 V. Zastosowanie samocentrującego imadła podwójnego umożliwia stabilne mocowanie obrabianych materiałów, natomiast uchylna głowica pozwala wykonywać cięcia pod kątem.

Konstrukcję uzupełniają przekładnia redukcyjna pracująca w kąpieli olejowej, układ chłodzenia z filtrem oraz automatycznie otwierająca się osłona bezpieczeństwa. Dzięki temu model KKS 315 M M4P może stanowić wyposażenie warsztatów ślusarskich, zakładów mechanicznych i przedsiębiorstw produkujących konstrukcje stalowe.

Najważniejsze cechy i zalety

• Średnica tarczy tnącej 315 mm – zapewnia możliwość przecinania rur, profili i pełnych materiałów metalowych o różnych wymiarach.

• Manualne prowadzenie zespołu tnącego – pozwala operatorowi samodzielnie regulować posuw tarczy podczas wykonywania cięcia.

• Silnik dwubiegowy o mocy 0,75/1,5 kW – umożliwia wybór parametrów napędu odpowiednich do realizowanej operacji.

• Dwa zakresy prędkości obrotowej – ułatwiają dopasowanie warunków skrawania do obrabianego materiału i używanej tarczy.

• Głowica z możliwością ustawienia pod kątem – pozwala wykonywać cięcia proste i ukośne bez każdorazowej zmiany położenia materiału.

• Podwójne imadło samocentrujące – zapewnia pewne unieruchomienie przecinanych elementów.

• Rozstaw szczęk do 155 mm – umożliwia mocowanie materiałów o zróżnicowanych przekrojach.

• Czterokrotne prowadzenie imadła – wspomaga precyzyjne ustawianie i stabilne mocowanie obrabianych przedmiotów.

• Przekładnia redukcyjna smarowana olejem – ogranicza tarcie współpracujących części mechanicznych i zapewnia właściwe warunki pracy napędu.

• System chłodzenia wyposażony w filtr – pomaga odprowadzać ciepło z obszaru cięcia i przeciwdziała nadmiernemu nagrzewaniu tarczy.

• Osłona bezpieczeństwa otwierająca się automatycznie – zabezpiecza zespół tnący i usprawnia obsługę urządzenia.

• Konstrukcja o masie około 219 kg – zapewnia odpowiednie warunki do stabilnej pracy na stanowisku warsztatowym.

Możliwości obróbcze i kontrola procesu cięcia

Przecinarka KKS 315 M M4P umożliwia przygotowywanie elementów metalowych wykorzystywanych podczas produkcji, montażu i wykonywania prac remontowych. Może służyć do przecinania rur, profili zamkniętych oraz materiałów pełnych o przekrojach okrągłych, kwadratowych i prostokątnych.

Operator samodzielnie prowadzi głowicę tnącą, dzięki czemu zachowuje bezpośredni wpływ na posuw narzędzia. Pozwala to uwzględnić właściwości konkretnego materiału i charakter wykonywanej operacji.

Zastosowana tarcza o średnicy 315 mm zapewnia możliwość obróbki elementów o różnych wymiarach. Przy ustawieniu głowicy pod kątem 90° urządzenie pozwala przecinać materiały okrągłe o średnicy do 90 mm, elementy kwadratowe o przekroju do 80 × 80 mm oraz materiały prostokątne o wymiarach do 100 × 80 mm.

Maszyna umożliwia również wykonywanie cięć pod kątem 45°. Rozwiązanie to przydaje się podczas przygotowywania elementów ram, ogrodzeń i innych konstrukcji wymagających odpowiedniego dopasowania poszczególnych części.

KKS 315 M M4P może być wykorzystywana zarówno do wykonywania pojedynczych detali, jak i podczas regularnego przygotowywania materiałów do kolejnych etapów produkcji.

Napęd dwubiegowy i trwała przekładnia

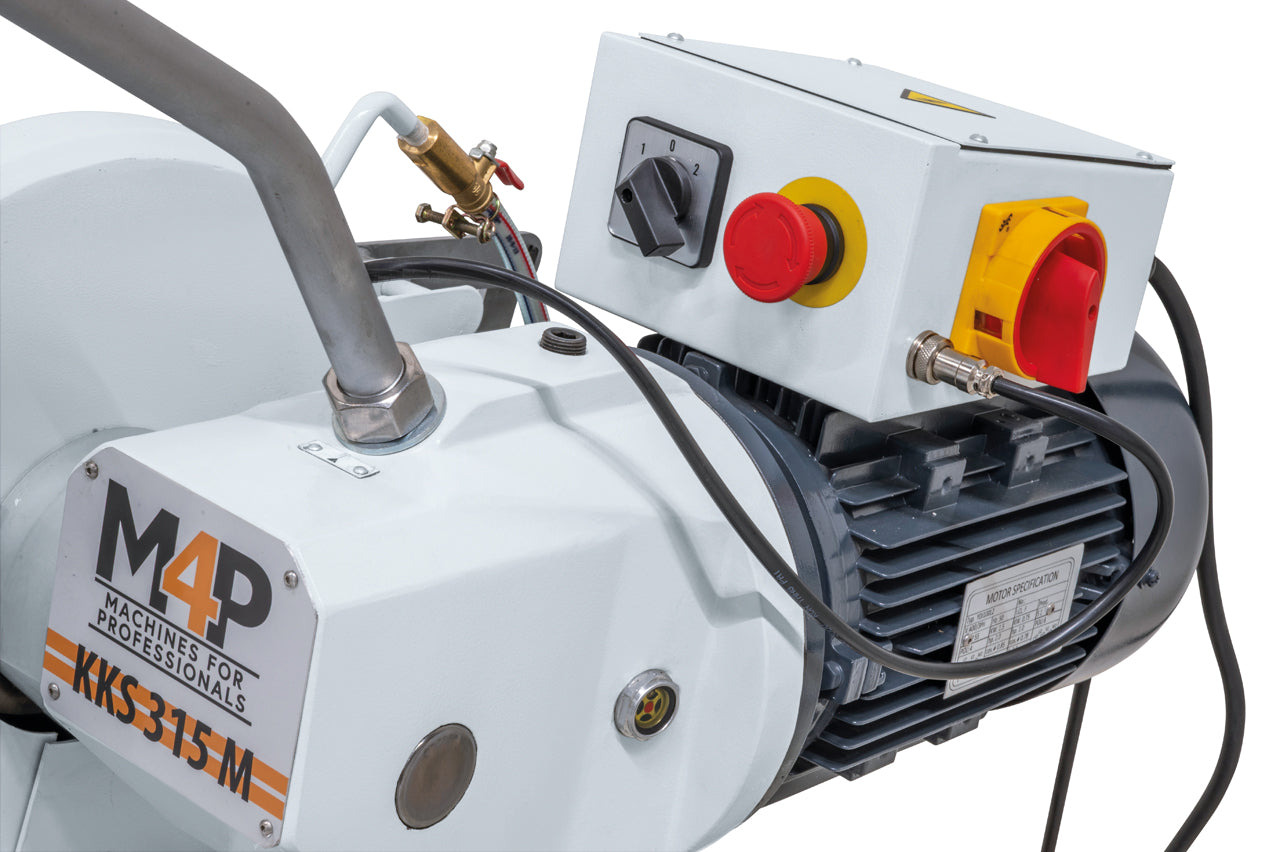

Układ napędowy przecinarki opiera się na silniku trójfazowym zasilanym napięciem 400 V. Jego moc wyjściowa w trybie pracy ciągłej S1 wynosi 0,75/1,5 kW.

Dwa biegi pozwalają dobierać prędkość obrotową do właściwości materiału oraz parametrów zastosowanej tarczy. Właściwe zestawienie prędkości, posuwu i rodzaju narzędzia wpływa na przebieg obróbki, jakość uzyskiwanej powierzchni oraz trwałość elementów tnących.

Przenoszenie napędu odbywa się za pośrednictwem przekładni redukcyjnej pracującej w kąpieli olejowej. Olej zapewnia smarowanie współpracujących części mechanizmu, zmniejszając tarcie i ograniczając ich zużycie.

Tak skonstruowany układ napędowy jest przystosowany do regularnego wykonywania prac związanych z przecinaniem elementów metalowych.

Cięcie pod kątem i stabilne mocowanie materiału

Możliwość zmiany ustawienia głowicy tnącej zwiększa zakres prac wykonywanych za pomocą KKS 315 M M4P. Operator może przygotowywać elementy wymagające cięcia prostego lub ukośnego bez konieczności każdorazowego przekładania materiału.

Funkcja ta ma szczególne znaczenie podczas przygotowywania części przeznaczonych do spawania i montażu konstrukcji metalowych.

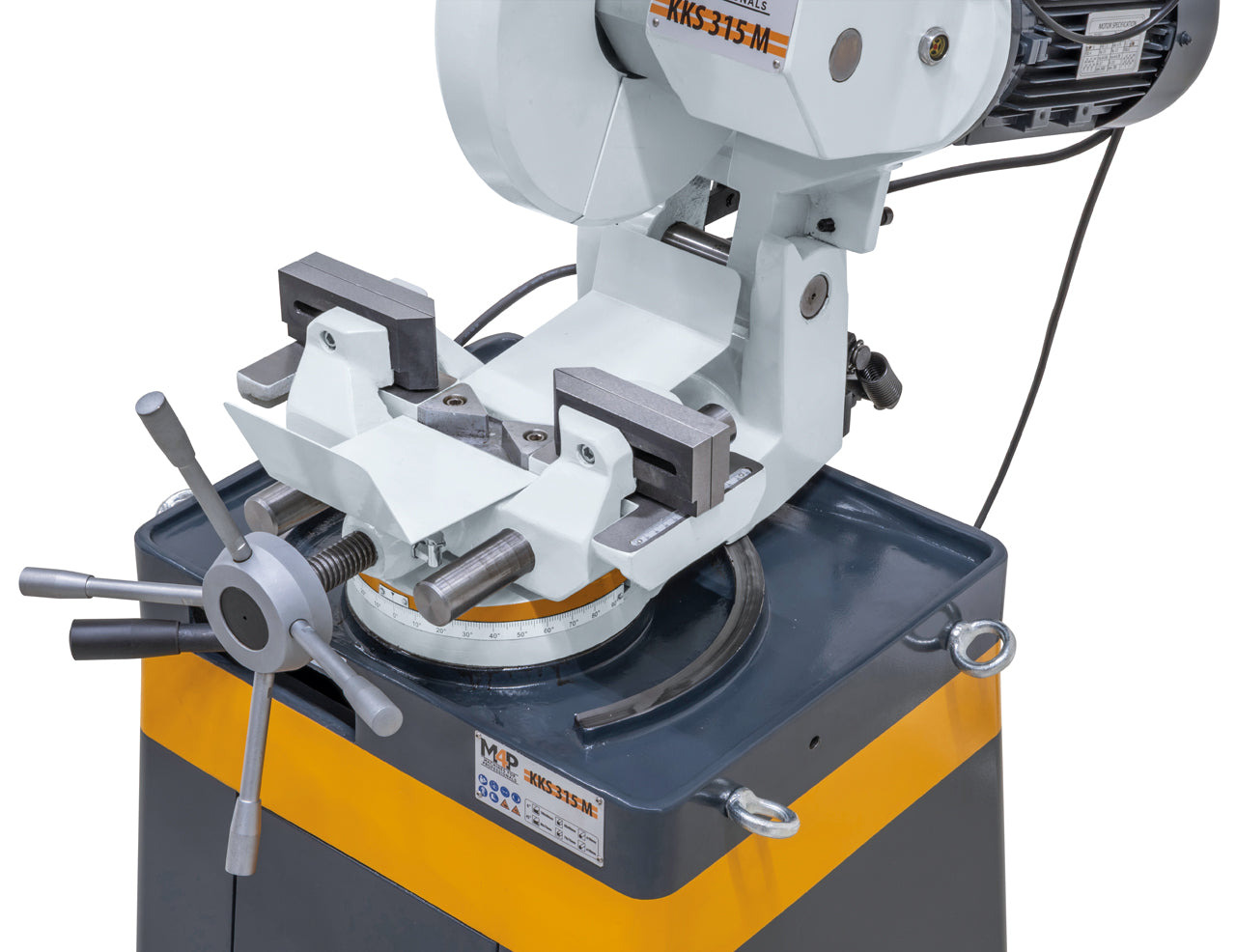

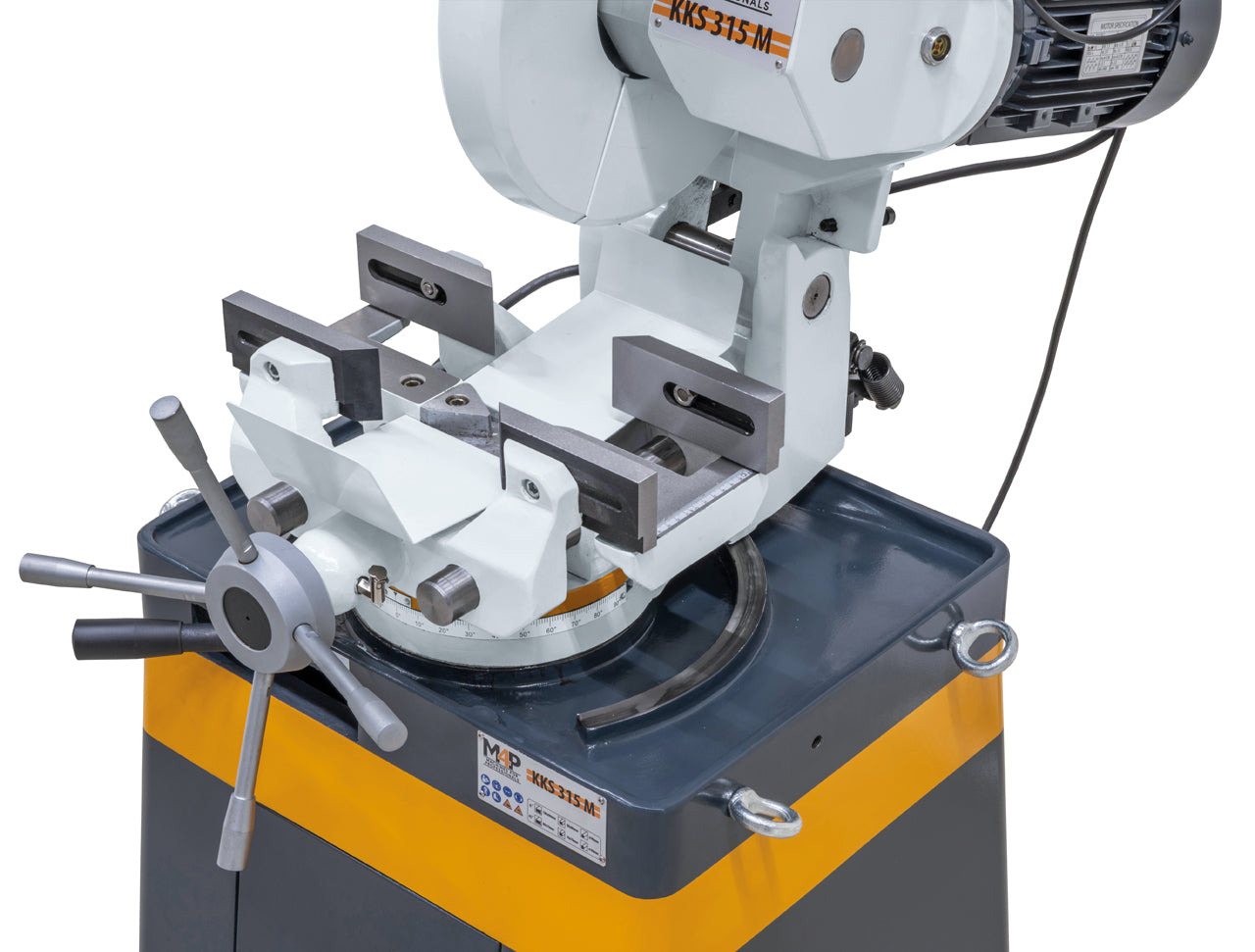

Za unieruchomienie obrabianych elementów odpowiada podwójne imadło samocentrujące. Czterokrotny system prowadzenia ułatwia dokładne ustawienie materiału i zapewnia jego stabilne zamocowanie.

Maksymalne rozwarcie szczęk wynosi 155 mm. Pozwala to mocować rury, profile oraz materiały pełne o różnych przekrojach.

Odpowiednie zamocowanie elementu ogranicza możliwość jego przesunięcia podczas cięcia. Jest to istotne zwłaszcza przy wykonywaniu powtarzalnych operacji, w których ważne jest zachowanie ustalonych wymiarów.

Chłodzenie tarczy podczas obróbki

Wyposażenie przecinarki obejmuje zintegrowany system chłodzenia z filtrem. Jego zadaniem jest dostarczanie chłodziwa do obszaru, w którym tarcza przecina materiał.

Odprowadzanie ciepła pomaga utrzymać właściwe warunki skrawania i zmniejsza ryzyko nadmiernego nagrzewania narzędzia.

Skuteczność chłodzenia ma znaczenie szczególnie podczas regularnej obróbki stali i innych metali. Odpowiednio dobrane chłodziwo, w połączeniu z właściwymi parametrami pracy, wspomaga prawidłowy przebieg procesu cięcia.

Filtr stanowiący część układu ogranicza przedostawanie się zanieczyszczeń do obiegu chłodziwa.

Dzięki zintegrowaniu systemu chłodzenia z konstrukcją urządzenia operator otrzymuje stanowisko przygotowane do wykonywania typowych prac związanych z przecinaniem metalu.

Konstrukcja i wygoda obsługi

Model KKS 315 M M4P ma solidną podstawę, która pozwala odpowiednio przygotować stanowisko robocze. Masa maszyny wynosząca około 219 kg sprzyja zachowaniu stabilności podczas wykonywania operacji cięcia.

Wysokość robocza 925 mm umożliwia właściwą organizację przestrzeni wokół przecinarki i dopasowanie dodatkowego wyposażenia warsztatowego.

Manualny system opuszczania głowicy daje operatorowi bezpośrednią kontrolę nad ruchem tarczy. Z kolei samocentrujące imadło ułatwia ustawianie oraz mocowanie przecinanych elementów.

Maszyna posiada także automatycznie otwierającą się osłonę bezpieczeństwa. Stanowi ona element zabezpieczenia zespołu tnącego i ogranicza konieczność wykonywania dodatkowych czynności związanych z obsługą osłony.

Połączenie stabilnej konstrukcji, ręcznego sterowania głowicą oraz odpowiedniego systemu mocowania materiału pozwala wykorzystać przecinarkę podczas regularnych prac warsztatowych.

Zastosowanie

KKS 315 M M4P znajduje zastosowanie wszędzie tam, gdzie wymagane jest przecinanie metalowych elementów konstrukcyjnych i przygotowywanie ich do dalszej obróbki.

Do typowych operacji wykonywanych za pomocą urządzenia należą:

• przecinanie pełnych prętów stalowych;

• przygotowywanie odcinków rur stalowych i innych elementów rurowych;

• cięcie zamkniętych profili kwadratowych oraz prostokątnych;

• obróbka elementów ze stali nierdzewnej;

• przecinanie wybranych metali nieżelaznych;

• wykonywanie cięć prostych oraz ukośnych;

• przygotowywanie części przeznaczonych do spawania;

• produkcja elementów ram i konstrukcji metalowych;

• przygotowywanie półfabrykatów do kolejnych operacji technologicznych;

• wykonywanie prac konserwacyjnych i remontowych.

Przecinarka może stanowić wyposażenie warsztatów ślusarskich, zakładów mechanicznych, przedsiębiorstw produkujących konstrukcje stalowe, działów utrzymania ruchu oraz firm specjalizujących się w obróbce metali.

Przecinarka KKS 315 M M4P łączy możliwości obróbcze tarczy o średnicy 315 mm z manualnym sterowaniem głowicą. Takie zestawienie umożliwia operatorowi kontrolowanie przebiegu cięcia podczas przygotowywania rur, profili i pełnych elementów metalowych.

Zastosowanie silnika dwubiegowego pozwala dobierać parametry napędu do obrabianego materiału. Uzupełnieniem układu jest przekładnia redukcyjna smarowana olejem, która zapewnia właściwe warunki pracy współpracujących elementów mechanicznych.

Podwójne imadło samocentrujące o rozwarciu do 155 mm umożliwia stabilne mocowanie materiałów o różnych przekrojach. Możliwość wykonywania cięć pod kątem zwiększa natomiast zakres operacji dostępnych bez konieczności każdorazowego przekładania elementu.

Istotną część wyposażenia stanowią również układ chłodzenia z filtrem oraz automatycznie otwierająca się osłona bezpieczeństwa.

Dzięki tym rozwiązaniom KKS 315 M M4P jest praktycznym urządzeniem do regularnego przygotowywania elementów metalowych w warsztatach i zakładach produkcyjnych.

Zakres dostawy

• Układ chłodzenia z filtrem
• Imadło samocentrujące
• Podstawa / Stojak
