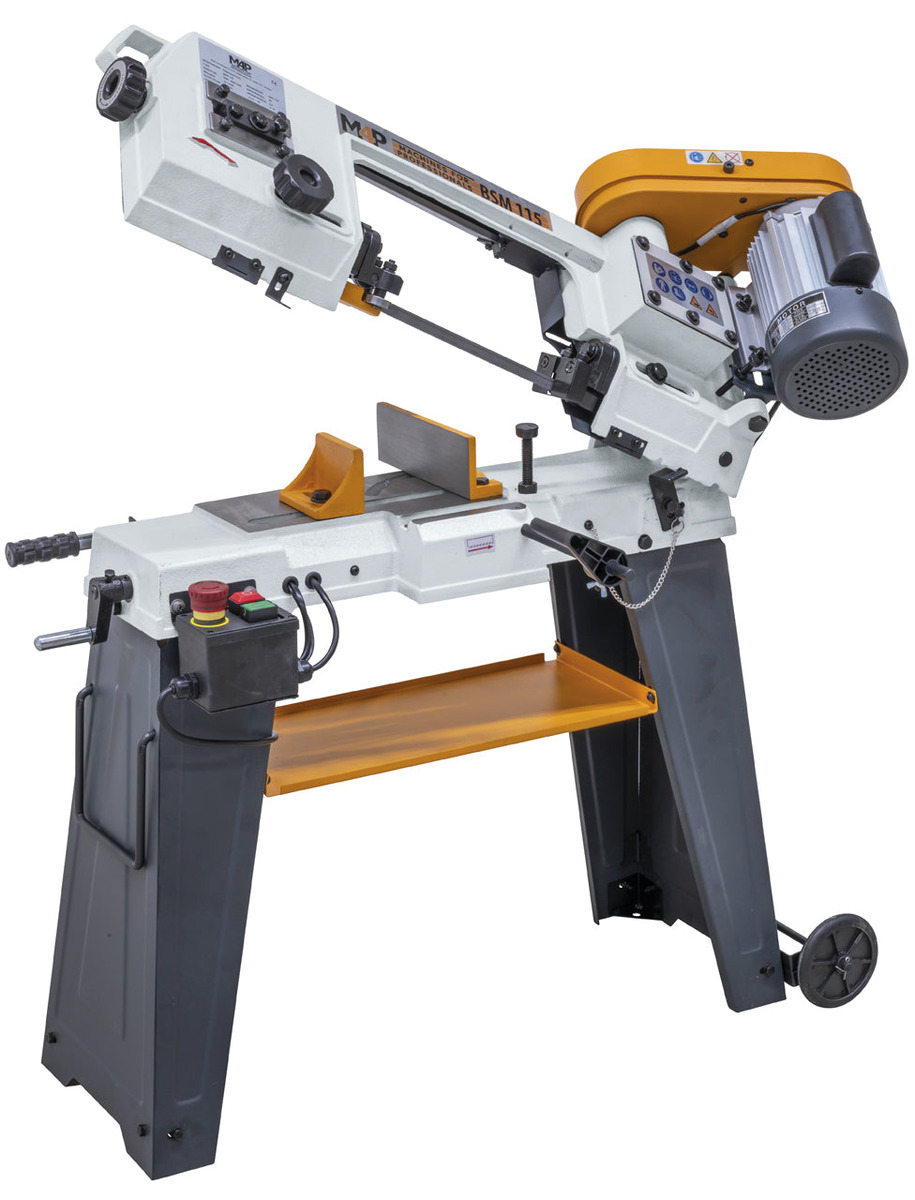

Przecinarka piła taśmowa do metalu BSM 115 / 400 V M4P

Maszynę wyposażono w regulowane imadło umożliwiające wykonywanie cięć pod kątem od 90° do 45°. Rozwiązanie to pozwala przygotowywać elementy konstrukcyjne wymagające cięć prostych i ukośnych bez konieczności stosowania dodatkowego urządzenia.

Przy ustawieniu cięcia pod kątem 90° przecinarka umożliwia obróbkę materiałów okrągłych o średnicy do 115 mm oraz elementów prostokątnych o wymiarach do 100 × 140 mm. Trzy prędkości taśmy wynoszące 21, 30 i 44 m/min pozwalają dostosować warunki pracy do właściwości przecinanego materiału.

Model BSM 115 / 400 V M4P został wyposażony w silnik trójfazowy o mocy 0,37 kW w trybie pracy ciągłej S1. Zasilanie napięciem 400 V umożliwia użytkowanie przecinarki w warsztatach wyposażonych w odpowiednią instalację trójfazową.

Solidne ramię wykonane z żeliwa szarego, mobilna podstawa, automatyczny wyłącznik krańcowy oraz dodatkowy stół roboczy zwiększają funkcjonalność urządzenia. Dzięki kompaktowym wymiarom i masie wynoszącej około 48 kg przecinarka sprawdzi się zarówno w niewielkich warsztatach ślusarskich, jak i pracowniach technicznych.

Najważniejsze cechy i zalety

• Możliwość cięcia pionowego i poziomego – pozwala wykorzystywać jedną maszynę do różnych operacji przecinania metali.

• Maksymalna średnica cięcia 115 mm – umożliwia przecinanie rur oraz pełnych elementów metalowych.

• Zakres cięcia elementów prostokątnych do 100 × 140 mm – pozwala przygotowywać profile i elementy konstrukcyjne o zróżnicowanych przekrojach.

• Regulowane imadło do cięcia pod kątem 45° – umożliwia wykonywanie cięć ukośnych bez konieczności stosowania dodatkowego oprzyrządowania.

• Trzy prędkości cięcia: 21, 30 i 44 m/min – pozwalają dostosować prędkość taśmy do rodzaju obrabianego materiału.

• Mechaniczna regulacja prędkości za pomocą paska klinowego – zapewnia prosty sposób zmiany parametrów pracy.

• Silnik trójfazowy o mocy 0,37 kW w trybie S1 – zapewnia napęd odpowiedni do lżejszych i średnio wymagających prac warsztatowych.

• Zasilanie napięciem 400 V – umożliwia wykorzystanie przecinarki na stanowiskach wyposażonych w instalację trójfazową.

• Ramię wykonane z żeliwa szarego – zapewnia sztywność konstrukcji i sprzyja ograniczaniu drgań podczas przecinania.

• Stół roboczy do cięcia pionowego – zwiększa możliwości wykorzystania urządzenia podczas obróbki blach i innych elementów metalowych.

• Automatyczne wyłączanie po zakończeniu cięcia – zatrzymuje napęd taśmy po wykonaniu operacji.

• Mobilna podstawa maszynowa – ułatwia przemieszczanie przecinarki i organizację stanowiska roboczego.

• Uchwyt transportowy – usprawnia zmianę położenia urządzenia.

• Ogranicznik przedmiotu obrabianego – ułatwia przygotowywanie elementów o powtarzalnej długości.

• Oddzielny przycisk zatrzymania awaryjnego – umożliwia szybkie zatrzymanie urządzenia w sytuacji wymagającej interwencji operatora.

• Kompaktowa konstrukcja – pozwala wykorzystywać przecinarkę również w warsztatach o ograniczonej powierzchni.

Uniwersalna konstrukcja do cięcia pionowego i poziomego

Jedną z najważniejszych zalet przecinarki BSM 115 / 400 V M4P jest możliwość wykonywania cięć w dwóch położeniach roboczych.

Podczas pracy poziomej urządzenie może być wykorzystywane do przecinania rur, profili, prętów oraz innych elementów metalowych. Materiał mocowany jest w imadle, które zapewnia jego stabilne położenie podczas wykonywania operacji.

Możliwość ustawienia ramienia w pozycji pionowej zwiększa zakres zastosowań przecinarki. W tym trybie urządzenie może służyć do przecinania blach i wykonywania innych operacji wymagających ręcznego prowadzenia materiału.

Wyposażenie standardowe obejmuje dodatkowy stół roboczy, który umożliwia odpowiednie podparcie elementów podczas pracy pionowej.

Połączenie obu funkcji w jednym urządzeniu pozwala ograniczyć liczbę maszyn niezbędnych do wykonywania podstawowych prac związanych z przecinaniem metali.

Jest to szczególnie przydatne w niewielkich warsztatach, gdzie istotne znaczenie ma efektywne wykorzystanie dostępnej przestrzeni.

Przecinanie rur, profili i materiałów pełnych

Przecinarka BSM 115 / 400 V M4P została zaprojektowana do wykonywania różnorodnych prac związanych z przygotowywaniem elementów metalowych.

Przy ustawieniu cięcia pod kątem 90° urządzenie umożliwia przecinanie materiałów okrągłych o średnicy do 115 mm oraz elementów prostokątnych o wymiarach do 100 × 140 mm.

Takie możliwości pozwalają wykorzystywać maszynę do przygotowywania rur, profili zamkniętych, prętów oraz innych elementów przeznaczonych do dalszych procesów technologicznych.

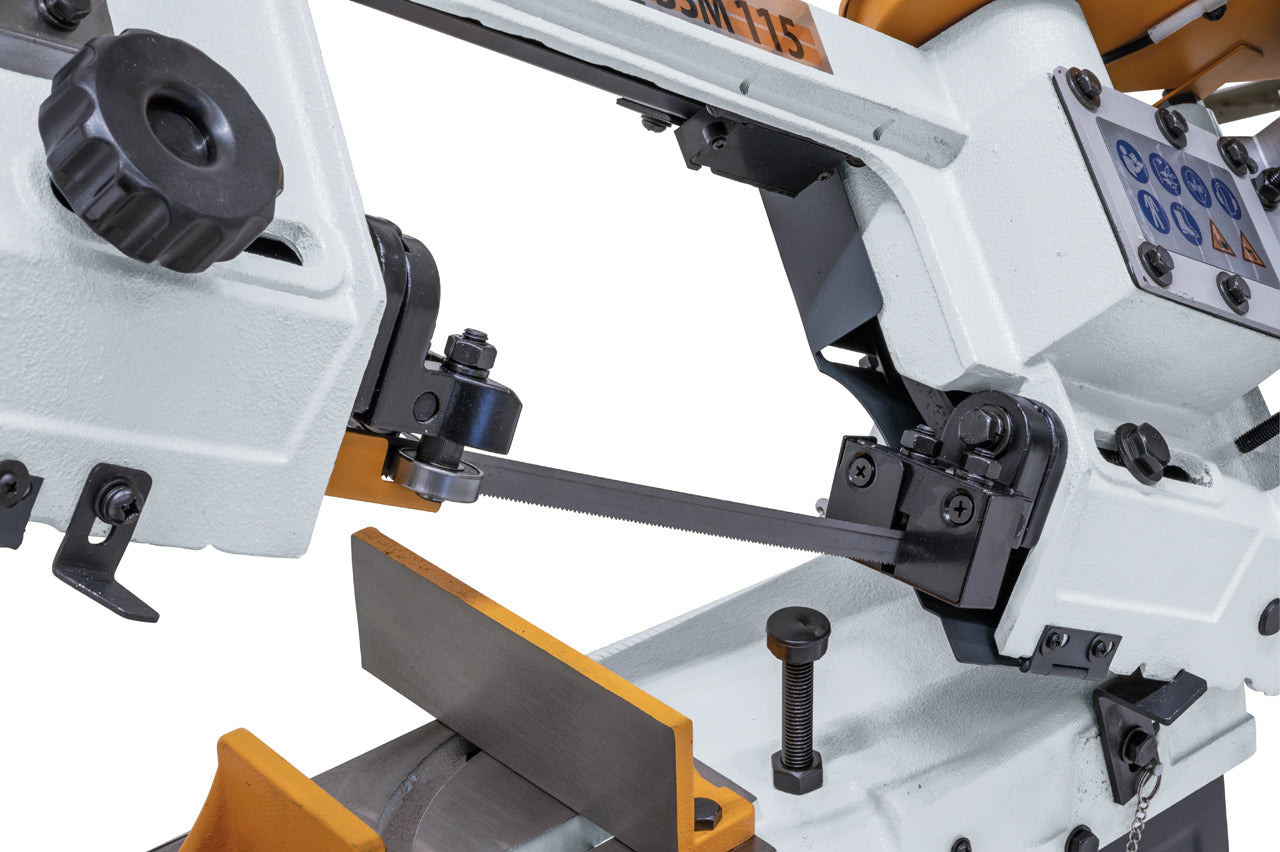

Przecinarka wykorzystuje taśmę tnącą o wymiarach 1638 × 12,7 × 0,65 mm.

Stosunkowo niewielka grubość taśmy umożliwia ograniczenie szerokości rzazu w porównaniu z wieloma tradycyjnymi metodami przecinania.

Odpowiedni dobór uzębienia taśmy oraz prędkości cięcia pozwala dostosować warunki pracy do właściwości obrabianego materiału.

Model BSM 115 / 400 V M4P może być wykorzystywany zarówno podczas wykonywania pojedynczych detali, jak i przygotowywania niewielkich serii elementów.

Regulowane imadło i wykonywanie cięć pod kątem

Przecinarka BSM 115 / 400 V M4P została wyposażona w imadło umożliwiające regulację kąta przecinania w zakresie od 90° do 45°.

Rozwiązanie to pozwala przygotowywać elementy wymagające cięć ukośnych, wykorzystywane między innymi podczas wykonywania ram, ogrodzeń oraz lekkich konstrukcji stalowych.

W przeciwieństwie do przecinarek z uchylnym ramieniem zmiana kąta odbywa się poprzez odpowiednie ustawienie imadła i mocowanego w nim materiału.

Przy ustawieniu cięcia pod kątem 45° urządzenie umożliwia przecinanie materiałów okrągłych o średnicy do 70 mm oraz elementów prostokątnych o wymiarach do 70 × 90 mm.

Regulowane imadło zwiększa uniwersalność maszyny i umożliwia wykonywanie typowych prac konstrukcyjnych bez konieczności stosowania osobnej przecinarki do cięć ukośnych.

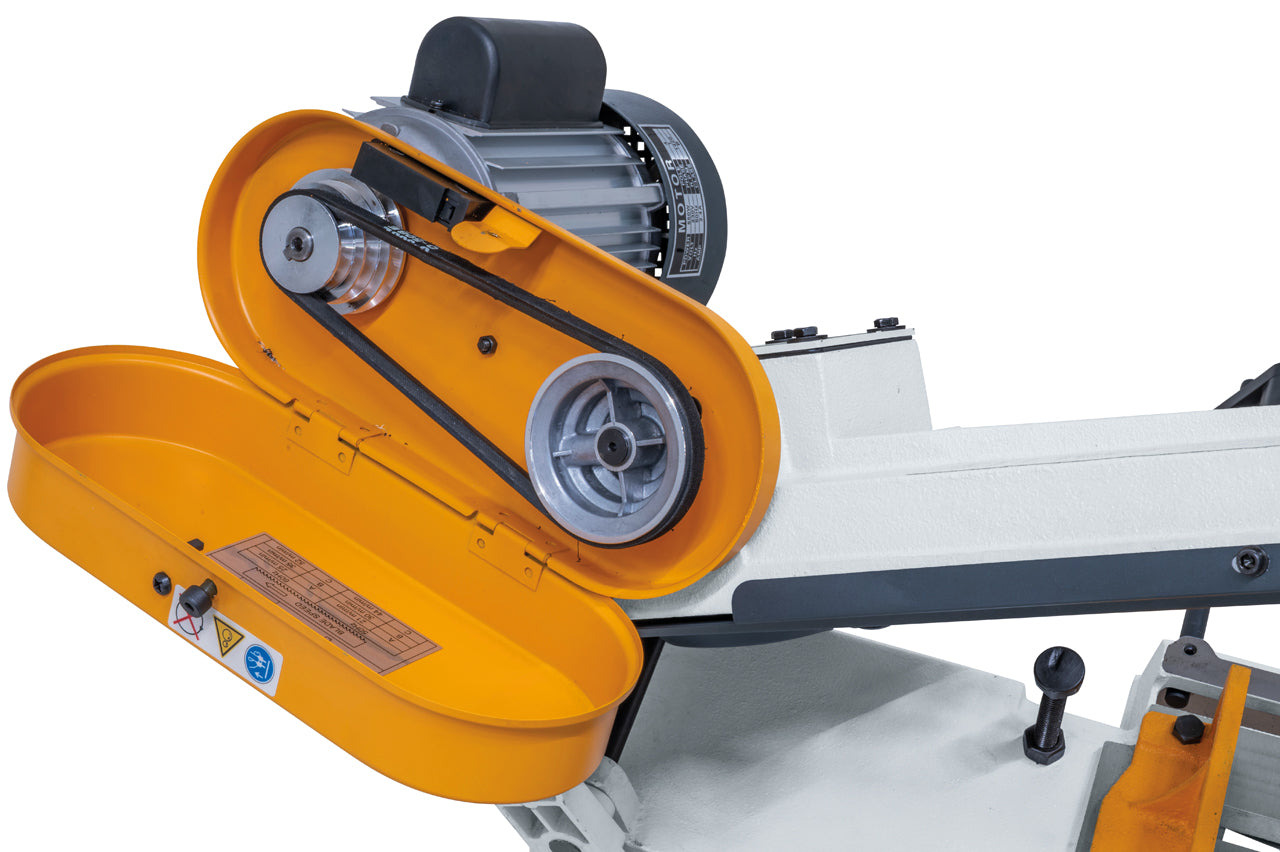

Trzy prędkości cięcia i regulacja paskiem klinowym

Model BSM 115 / 400 V M4P wyposażono w mechaniczny układ napędowy umożliwiający wybór trzech prędkości cięcia:

• 21 m/min;

• 30 m/min;

• 44 m/min.

Zmiana prędkości odbywa się za pomocą paska klinowego.

Takie rozwiązanie pozwala dostosować parametry pracy do rodzaju przecinanego materiału oraz właściwości zastosowanej taśmy tnącej.

Niższa prędkość może być wykorzystywana podczas przecinania materiałów wymagających ograniczenia prędkości skrawania.

Wyższe prędkości umożliwiają zwiększenie tempa pracy w przypadku materiałów, dla których producent zastosowanej taśmy dopuszcza takie parametry.

Mechaniczna regulacja prędkości charakteryzuje się prostą konstrukcją i nie wymaga stosowania elektronicznego układu sterowania obrotami.

Prawidłowy dobór prędkości, uzębienia taśmy oraz sposobu prowadzenia procesu przecinania ma istotne znaczenie dla jakości obróbki i trwałości narzędzia.

Silnik trójfazowy i zasilanie 400 V

Przecinarka BSM 115 / 400 V M4P została wyposażona w silnik trójfazowy o mocy oddawanej 0,37 kW w trybie pracy ciągłej S1.

Moc silnika określona dla trybu pracy S6 wynosi 0,55 kW.

Zasilanie napięciem 400 V umożliwia wykorzystanie urządzenia w warsztatach i pracowniach technicznych wyposażonych w odpowiednią instalację trójfazową.

Napęd współpracuje z mechanicznym układem zmiany prędkości taśmy, zapewniając trzy zakresy pracy.

Model BSM 115 / 400 V stanowi alternatywę dla użytkowników poszukujących kompaktowej przecinarki kombinowanej zasilanej napięciem trójfazowym.

Solidne ramię wykonane z żeliwa szarego

Istotnym elementem konstrukcyjnym przecinarki BSM 115 / 400 V M4P jest ramię wykonane z żeliwa szarego.

Materiał ten charakteryzuje się właściwościami sprzyjającymi tłumieniu drgań powstających podczas pracy narzędzia tnącego.

Odpowiednia sztywność ramienia wspomaga stabilne prowadzenie taśmy i ogranicza niepożądane odchylenia zespołu tnącego.

Rozwiązanie to ma znaczenie zarówno podczas przecinania materiałów w położeniu poziomym, jak i podczas wykorzystywania urządzenia jako pionowej piły taśmowej.

Połączenie żeliwnego ramienia z odpowiednio dobraną taśmą tnącą sprzyja uzyskiwaniu powtarzalnych rezultatów podczas wykonywania typowych prac warsztatowych.

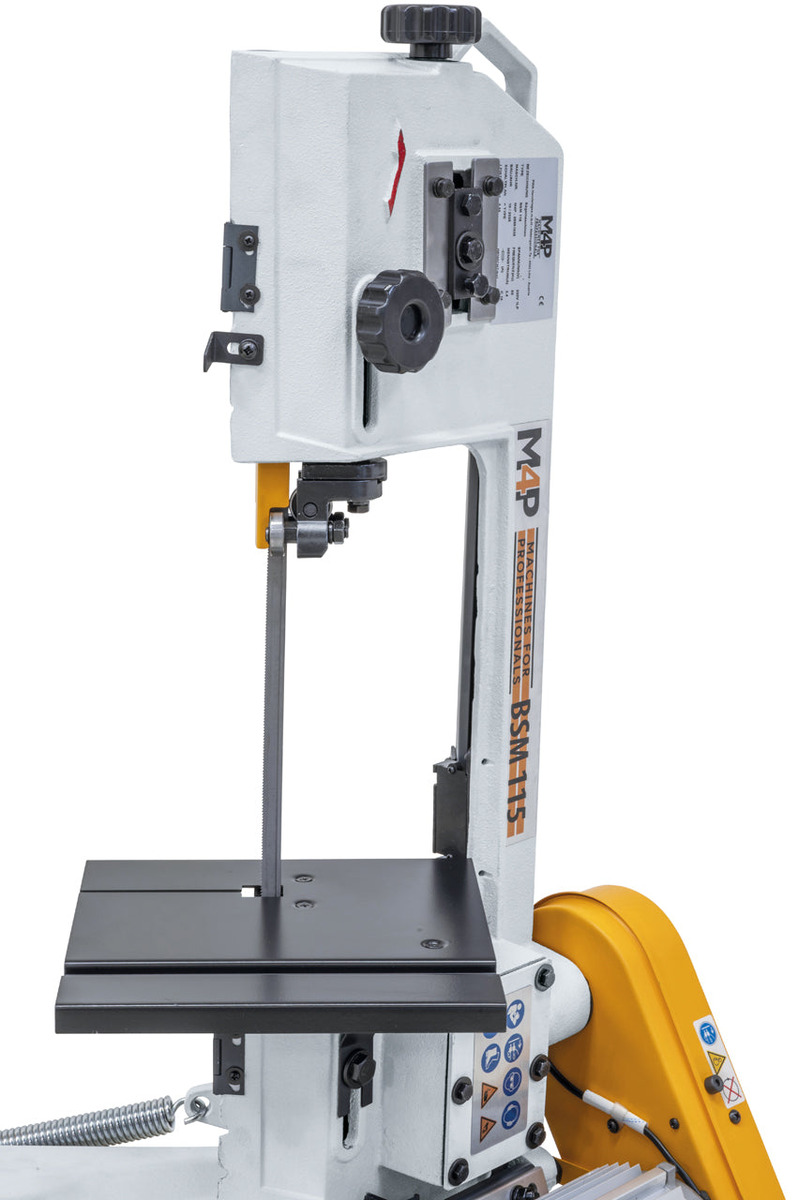

Stół roboczy do cięcia pionowego

Przecinarka BSM 115 / 400 V M4P została wyposażona w dodatkowy stół roboczy przeznaczony do pracy w położeniu pionowym.

Element ten umożliwia odpowiednie podparcie materiału podczas wykonywania operacji wymagających ręcznego prowadzenia detalu.

Rozwiązanie to zwiększa możliwości wykorzystania urządzenia podczas przecinania blach oraz przygotowywania elementów o nieregularnych kształtach.

Możliwość zmiany położenia zespołu tnącego pozwala dostosować konfigurację maszyny do aktualnie wykonywanej pracy.

Dzięki temu użytkownik otrzymuje urządzenie łączące funkcjonalność poziomej przecinarki taśmowej i pionowej piły warsztatowej.

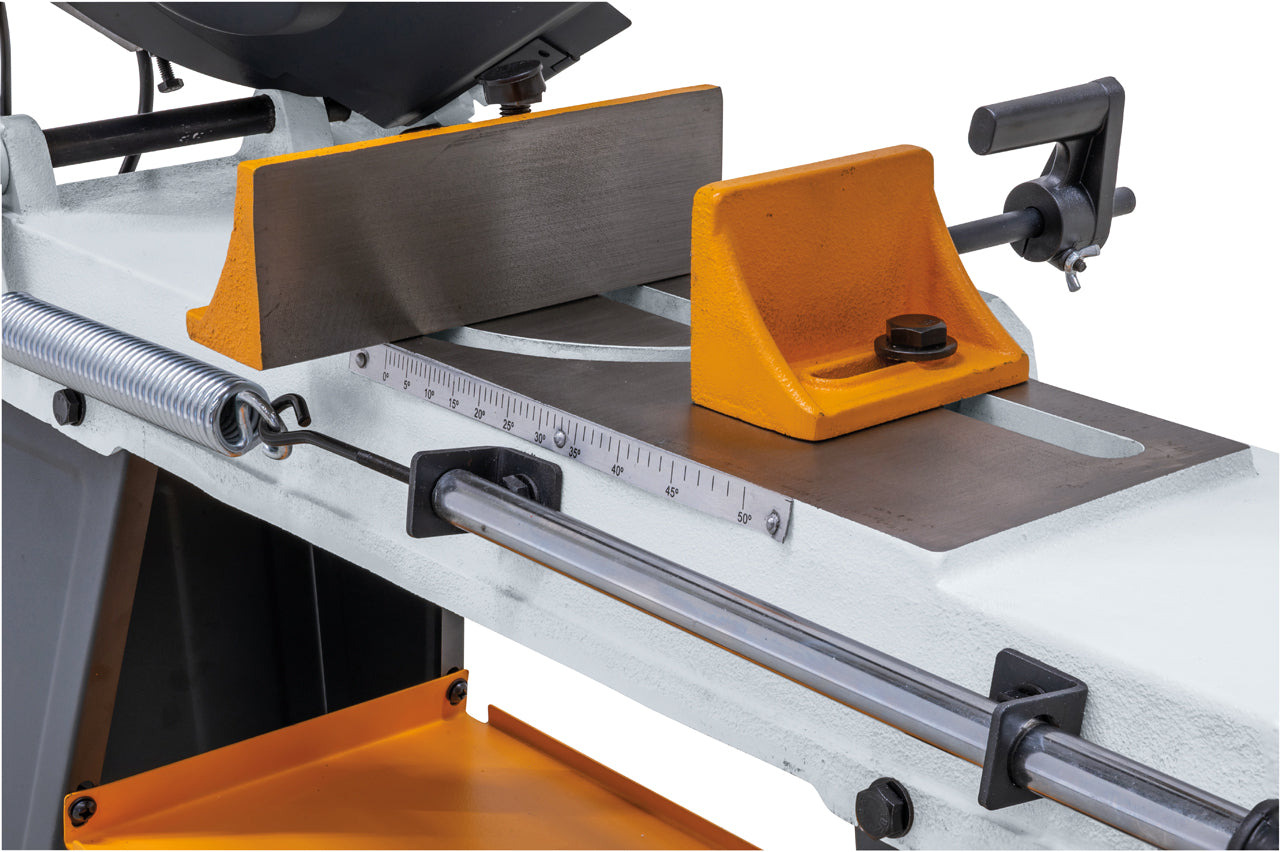

Imadło i ogranicznik przedmiotu obrabianego

Model BSM 115 / 400 V M4P został wyposażony w imadło umożliwiające stabilne mocowanie przecinanych elementów.

Regulacja ustawienia imadła pozwala wykonywać zarówno cięcia proste, jak i ukośne.

Odpowiednie unieruchomienie materiału ma istotne znaczenie dla dokładności przecinania oraz bezpieczeństwa wykonywanej operacji.

Wyposażenie standardowe obejmuje również ogranicznik przedmiotu obrabianego.

Element ten ułatwia przygotowywanie detali o powtarzalnej długości, co jest szczególnie przydatne podczas wykonywania krótkich serii produkcyjnych.

Połączenie regulowanego imadła i ogranicznika pozwala usprawnić przygotowywanie elementów przeznaczonych do spawania, montażu oraz dalszej obróbki.

Mobilna konstrukcja i ergonomia pracy

Przecinarka BSM 115 / 400 V M4P charakteryzuje się kompaktową konstrukcją i masą wynoszącą około 48 kg.

Urządzenie zostało wyposażone w mobilną podstawę maszynową oraz uchwyt transportowy, które ułatwiają przemieszczanie maszyny i organizację stanowiska roboczego.

Rozwiązanie to jest szczególnie przydatne w warsztatach, w których urządzenia są okresowo przestawiane lub przestrzeń robocza wykorzystywana jest do różnych zadań.

Wysokość robocza wynosząca 610 mm pozwala odpowiednio zaplanować stanowisko oraz dobrać wyposażenie wspomagające podawanie długich elementów.

Wymiary maszyny wynoszą 940 × 450 × 970 mm.

Niewielkie gabaryty umożliwiają wykorzystanie przecinarki w warsztatach o ograniczonej powierzchni.

Możliwość pracy pionowej i poziomej dodatkowo zwiększa funkcjonalność urządzenia bez konieczności zajmowania miejsca przez dwie osobne maszyny.

Automatyczne wyłączanie po zakończeniu cięcia

BSM 115 / 400 V M4P została wyposażona w automatyczny wyłącznik krańcowy.

Jego zadaniem jest zatrzymanie napędu taśmy po zakończeniu operacji przecinania.

Rozwiązanie to ogranicza niepotrzebną pracę narzędzia po wykonaniu cięcia i usprawnia codzienną obsługę urządzenia.

Automatyczne wyłączanie jest szczególnie przydatne podczas wykonywania powtarzalnych prac związanych z przygotowywaniem rur, profili oraz innych elementów metalowych.

Funkcja ta nie oznacza jednak automatycznego podawania materiału ani samoczynnego rozpoczynania kolejnych cykli pracy.

Bezpieczeństwo i komfort użytkowania

Przecinarka BSM 115 / 400 V M4P została wyposażona w rozwiązania wspomagające bezpieczeństwo i wygodę codziennej eksploatacji.

Oddzielny przycisk zatrzymania awaryjnego umożliwia szybkie zatrzymanie urządzenia w sytuacji wymagającej natychmiastowej interwencji operatora.

Automatyczny wyłącznik krańcowy zatrzymuje napęd po zakończeniu przecinania.

Regulowane imadło zapewnia stabilne mocowanie materiału podczas wykonywania cięć prostych i ukośnych.

Stół roboczy umożliwia odpowiednie podparcie elementów podczas pracy pionowej.

Mobilna podstawa i uchwyt transportowy ułatwiają przemieszczanie urządzenia.

Połączenie tych rozwiązań sprawia, że przecinarka stanowi funkcjonalne wyposażenie niewielkich warsztatów i pracowni technicznych.

Zastosowanie

Przecinarka taśmowa BSM 115 / 400 V M4P przeznaczona jest do wykonywania różnorodnych prac związanych z przecinaniem elementów metalowych.

Urządzenie znajduje zastosowanie podczas:

• przecinania rur stalowych i innych elementów rurowych;

• cięcia profili zamkniętych kwadratowych i prostokątnych;

• przecinania pełnych prętów metalowych;

• wykonywania cięć prostych i ukośnych;

• przecinania blach podczas pracy w położeniu pionowym;

• przygotowywania elementów do spawania i montażu;

• produkcji ram, ogrodzeń i lekkich konstrukcji stalowych;

• wykonywania prac konserwacyjnych i remontowych;

• przygotowywania pojedynczych detali oraz niewielkich serii;

• przecinania wybranych metali nieżelaznych przy zastosowaniu odpowiedniej taśmy tnącej.

Model BSM 115 / 400 V M4P sprawdzi się w niewielkich warsztatach ślusarskich, pracowniach technicznych, warsztatach konserwacyjnych oraz podczas wykonywania prac hobbystycznych wymagających przecinania elementów metalowych.

BSM 115 / 400 V M4P to uniwersalna przecinarka taśmowa, łącząca możliwość cięcia pionowego i poziomego w jednym kompaktowym urządzeniu.

Dzięki regulowanemu imadłu maszyna umożliwia wykonywanie cięć pod kątem do 45°, co zwiększa jej funkcjonalność podczas przygotowywania elementów konstrukcyjnych.

Trzy prędkości taśmy pozwalają dostosować parametry pracy do właściwości przecinanego materiału, natomiast mechaniczny układ regulacji zapewnia prostą obsługę.

Ramię wykonane z żeliwa szarego sprzyja stabilnemu prowadzeniu narzędzia i ograniczaniu drgań podczas przecinania.

Dodatkowy stół roboczy umożliwia wykorzystanie urządzenia jako pionowej piły taśmowej, zwiększając zakres wykonywanych prac bez konieczności zakupu osobnej maszyny.

Mobilna podstawa oraz uchwyt transportowy ułatwiają organizację przestrzeni warsztatowej.

Automatyczny wyłącznik krańcowy zatrzymuje napęd po zakończeniu operacji, natomiast ogranicznik przedmiotu obrabianego usprawnia przygotowywanie elementów o powtarzalnej długości.

Dzięki zasilaniu napięciem 400 V model BSM 115 / 400 V M4P stanowi praktyczne rozwiązanie dla warsztatów wyposażonych w instalację trójfazową, które poszukują kompaktowej piły taśmowej do wykonywania różnorodnych prac związanych z obróbką metali.

Zakres dostawy

• Brzeszczot taśmowy / Taśma
• Imadło
• Ogranicznik detalu
• Stolik pomocniczy
• Wyłącznik krańcowy
• Podstawa na kółkach
• Grzybek bezpieczeństwa CE
