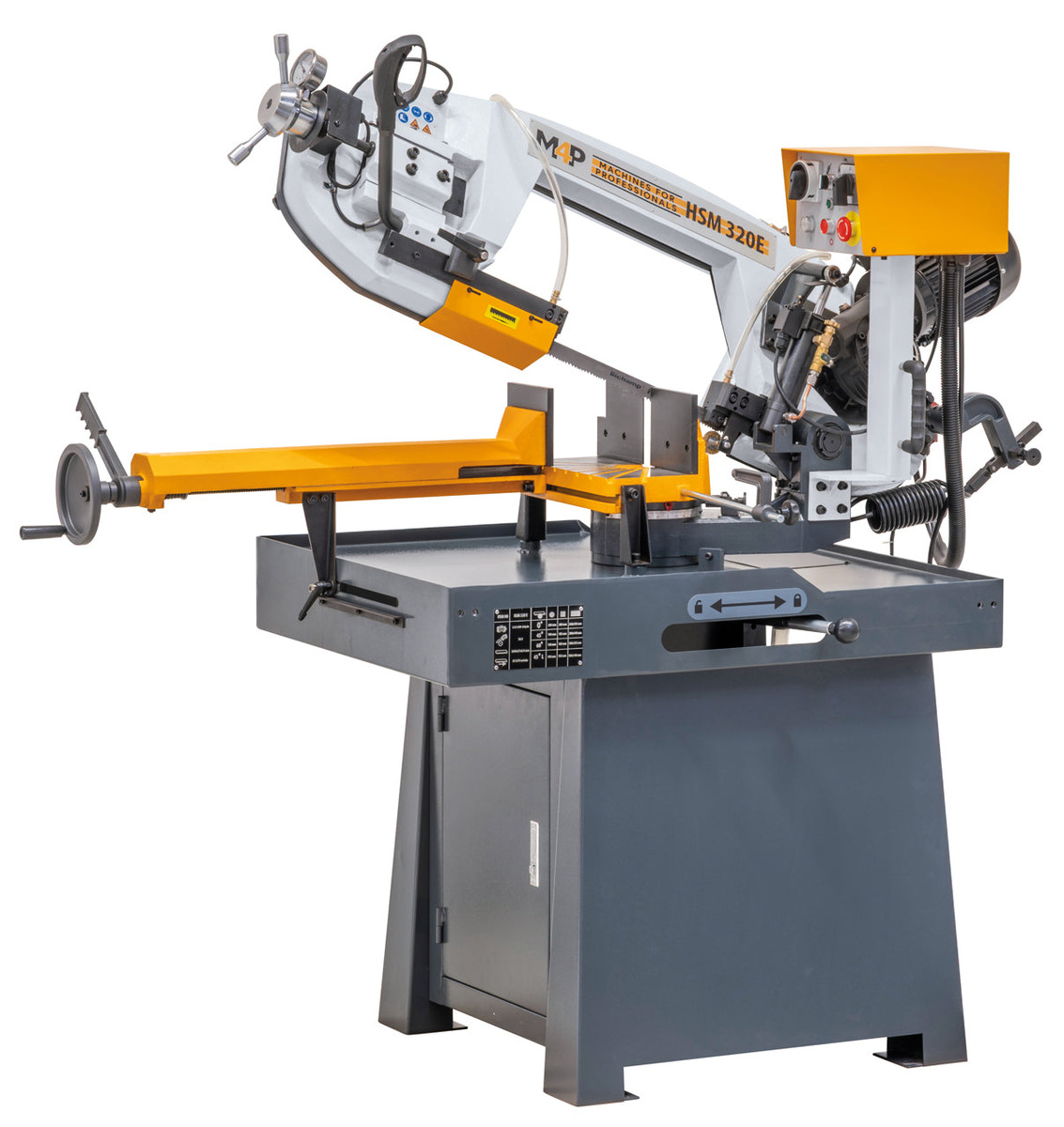

Przecinarka piła taśmowa do metalu HSM 320 E M4P

Przecinarka taśmowa do metalu HSM 320 E M4P to profesjonalna piła taśmowa przeznaczona do precyzyjnego przecinania rur, profili oraz pełnych elementów metalowych. Urządzenie wyposażono w dwustronnie uchylne ramię, hydrauliczny system regulacji opuszczania oraz dwie prędkości cięcia, umożliwiające dostosowanie parametrów pracy do właściwości obrabianego materiału.

Maszyna oferuje maksymalny zakres cięcia materiałów okrągłych o średnicy do 250 mm, profili kwadratowych o przekroju do 250 × 250 mm oraz elementów prostokątnych o wymiarach do 320 × 195 mm przy ustawieniu 90°. Możliwość wykonywania cięć pod kątem do 45° w lewo i 60° w prawo zwiększa uniwersalność urządzenia podczas przygotowywania elementów konstrukcyjnych.

Model HSM 320 E M4P wyposażono w silnik trójfazowy o mocy 1,1/1,5 kW w trybie pracy ciągłej S1, zasilany napięciem 400 V. Zintegrowany układ chłodzenia, imadło z szybkim mocowaniem oraz automatyczny system kontroli zerwania taśmy usprawniają codzienną eksploatację urządzenia.

Dzięki połączeniu dużego zakresu cięcia, stabilnej konstrukcji i funkcjonalnego wyposażenia przecinarka znajduje zastosowanie w warsztatach ślusarskich, zakładach mechanicznych, narzędziowniach oraz przedsiębiorstwach produkujących konstrukcje metalowe.

Najważniejsze cechy i zalety

• Maksymalna średnica cięcia 250 mm – umożliwia przecinanie rur oraz elementów metalowych o dużych przekrojach.

• Zakres cięcia profili kwadratowych do 250 × 250 mm – pozwala na obróbkę elementów konstrukcyjnych o zróżnicowanych wymiarach.

• Maksymalny zakres cięcia prostokątnego 320 × 195 mm – zwiększa możliwości przygotowywania szerokich profili oraz innych elementów metalowych.

• Dwustronnie uchylne ramię – umożliwia wykonywanie cięć pod kątem do 45° w lewo i 60° w prawo bez konieczności każdorazowego przekładania materiału.

• Dwie prędkości cięcia: 37,5 i 75 m/min – pozwalają dostosować parametry skrawania do rodzaju obrabianego materiału.

• Silnik trójfazowy o mocy 1,1/1,5 kW – zapewnia napęd przystosowany do regularnego przecinania elementów metalowych.

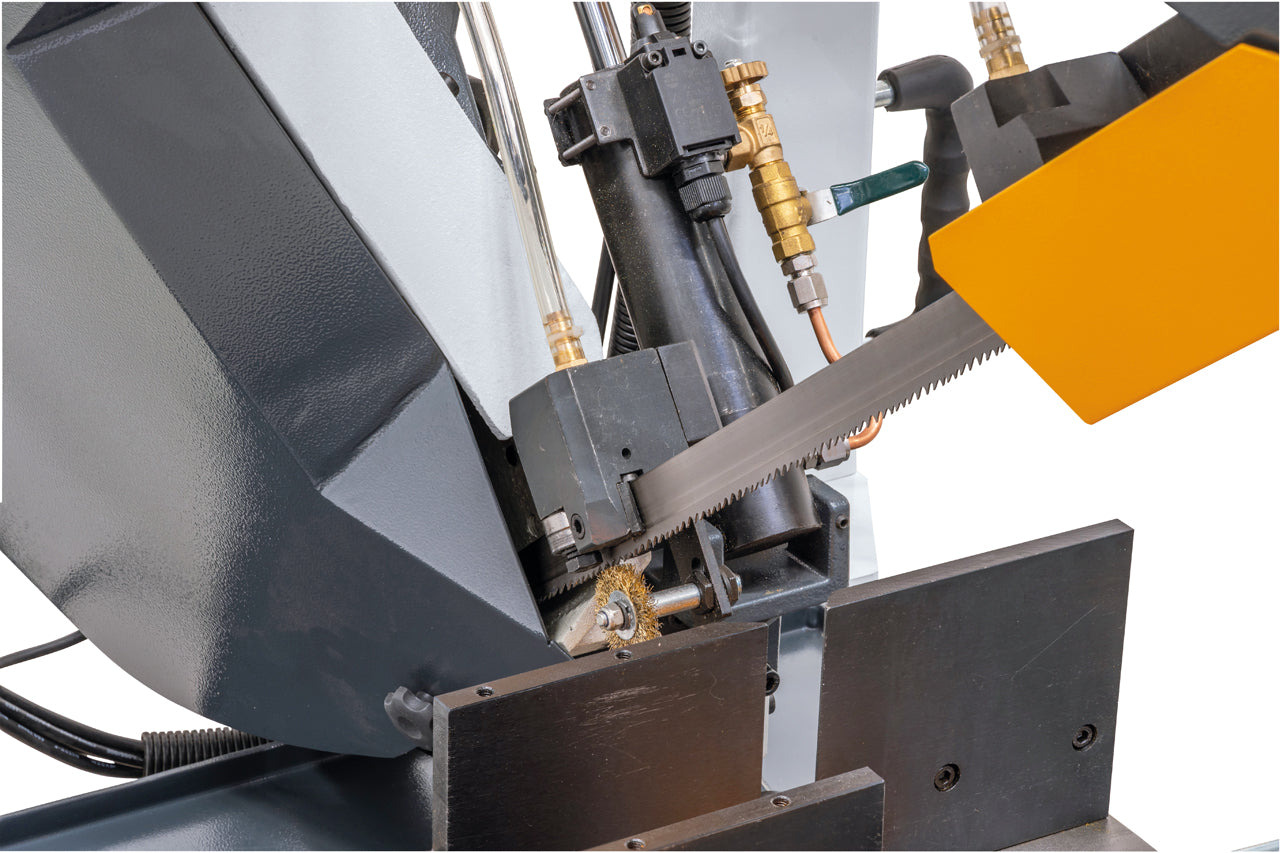

• Hydrauliczna regulacja opuszczania ramienia – umożliwia kontrolowanie prędkości opadania zespołu tnącego.

• Możliwość przełączenia na tryb ręczny – zapewnia operatorowi bezpośrednią kontrolę nad prowadzeniem ramienia w sytuacjach wymagających ręcznej obsługi.

• Przesuwne imadło z szybkim mocowaniem – usprawnia ustawianie oraz stabilne unieruchamianie przecinanych elementów.

• Automatyczna kontrola zerwania taśmy – zatrzymuje urządzenie w przypadku wykrycia uszkodzenia narzędzia tnącego.

• Manometr kontroli napięcia taśmy – ułatwia sprawdzanie prawidłowego napięcia narzędzia.

• Zintegrowany układ chłodzenia – wspomaga odprowadzanie ciepła powstającego podczas przecinania materiału.

• Pompa chłodziwa o mocy 45 W – odpowiada za doprowadzanie chłodziwa do strefy obróbki.

• Automatyczny wyłącznik krańcowy – zatrzymuje napęd po zakończeniu operacji cięcia.

• Ogranicznik przedmiotu obrabianego – ułatwia przygotowywanie elementów o powtarzalnej długości.

• Solidna konstrukcja o masie około 268 kg – sprzyja stabilności urządzenia podczas regularnych prac warsztatowych.

Duży zakres cięcia rur, profili i materiałów pełnych

Przecinarka HSM 320 E M4P została zaprojektowana z myślą o przecinaniu elementów metalowych o różnych wymiarach i przekrojach.

Przy ustawieniu ramienia pod kątem 90° urządzenie umożliwia przecinanie materiałów okrągłych o średnicy do 250 mm, profili kwadratowych o wymiarach do 250 × 250 mm oraz elementów prostokątnych o przekroju do 320 × 195 mm.

Takie możliwości obróbcze pozwalają wykorzystywać maszynę do przygotowywania rur, profili zamkniętych, prętów oraz innych elementów przeznaczonych do dalszych procesów technologicznych.

Zastosowanie taśmy tnącej o wymiarach 2680 × 27 × 0,9 mm umożliwia przecinanie materiałów przy stosunkowo niewielkiej szerokości rzazu.

Odpowiedni dobór uzębienia taśmy, prędkości cięcia oraz posuwu pozwala ograniczyć straty materiałowe i uzyskać właściwą jakość powierzchni po przecięciu.

Model HSM 320 E M4P sprawdzi się zarówno podczas przygotowywania pojedynczych elementów, jak i wykonywania powtarzalnych operacji w warsztatach oraz zakładach produkcyjnych.

Dwustronnie uchylne ramię i cięcie pod kątem

Jedną z najważniejszych zalet przecinarki HSM 320 E M4P jest możliwość wykonywania cięć pod kątem w dwóch kierunkach.

Ramię piły można ustawiać pod kątem do 45° w lewo oraz do 60° w prawo. Rozwiązanie to pozwala przygotowywać elementy wymagające cięć ukośnych bez konieczności każdorazowego zmieniania położenia materiału.

Jest to szczególnie przydatne podczas przecinania długich rur i profili, ponieważ ogranicza potrzebę manipulowania materiałem na stanowisku roboczym.

Przy ustawieniu cięcia pod kątem 45° urządzenie umożliwia przecinanie materiałów okrągłych o średnicy do 190 mm oraz profili kwadratowych o przekroju do 155 × 155 mm.

Przy ustawieniu 60° maksymalna średnica przecinanego materiału okrągłego wynosi 130 mm, natomiast maksymalny przekrój kwadratowy to 125 × 125 mm.

Możliwość wykonywania cięć pod różnymi kątami zwiększa funkcjonalność urządzenia podczas produkcji ram, konstrukcji stalowych, elementów ogrodzeniowych oraz części przeznaczonych do spawania i montażu.

Dwie prędkości cięcia i silnik trójfazowy

Przecinarka HSM 320 E M4P została wyposażona w napęd umożliwiający wybór dwóch prędkości cięcia:

• 37,5 m/min;

• 75 m/min.

Możliwość wyboru odpowiedniej prędkości pozwala dostosować parametry pracy do rodzaju przecinanego materiału oraz właściwości zastosowanej taśmy tnącej.

Niższa prędkość może być wykorzystywana podczas obróbki materiałów wymagających ograniczenia prędkości skrawania. Wyższa prędkość umożliwia zwiększenie tempa przecinania materiałów, dla których producent zastosowanej taśmy dopuszcza takie warunki pracy.

Maszynę wyposażono w silnik trójfazowy o mocy wyjściowej 1,1/1,5 kW w trybie pracy ciągłej S1.

Zasilanie napięciem 400 V umożliwia wykorzystanie przecinarki na stanowiskach warsztatowych wyposażonych w odpowiednią instalację trójfazową.

Właściwy dobór prędkości cięcia, posuwu oraz uzębienia taśmy ma istotne znaczenie dla jakości obróbki i trwałości narzędzia.

Hydrauliczna regulacja opuszczania ramienia

Model HSM 320 E M4P wyposażono w hydrauliczny siłownik odpowiedzialny za kontrolowanie opuszczania ramienia piły.

Regulacja umożliwia dostosowanie prędkości opadania zespołu tnącego do rodzaju przecinanego materiału oraz charakteru wykonywanej operacji.

Kontrolowany ruch ramienia pozwala utrzymać odpowiednie warunki pracy taśmy i ogranicza konieczność ręcznego prowadzenia zespołu tnącego podczas całego procesu przecinania.

Dodatkową funkcją urządzenia jest możliwość przełączenia na tryb ręczny. Operator może dzięki temu bezpośrednio kontrolować prowadzenie ramienia, gdy wymaga tego wykonywana operacja.

Po zakończeniu cięcia automatyczny wyłącznik krańcowy zatrzymuje napęd urządzenia.

Hydrauliczna regulacja opuszczania ramienia nie oznacza automatycznego podnoszenia zespołu tnącego ani automatycznego podawania materiału.

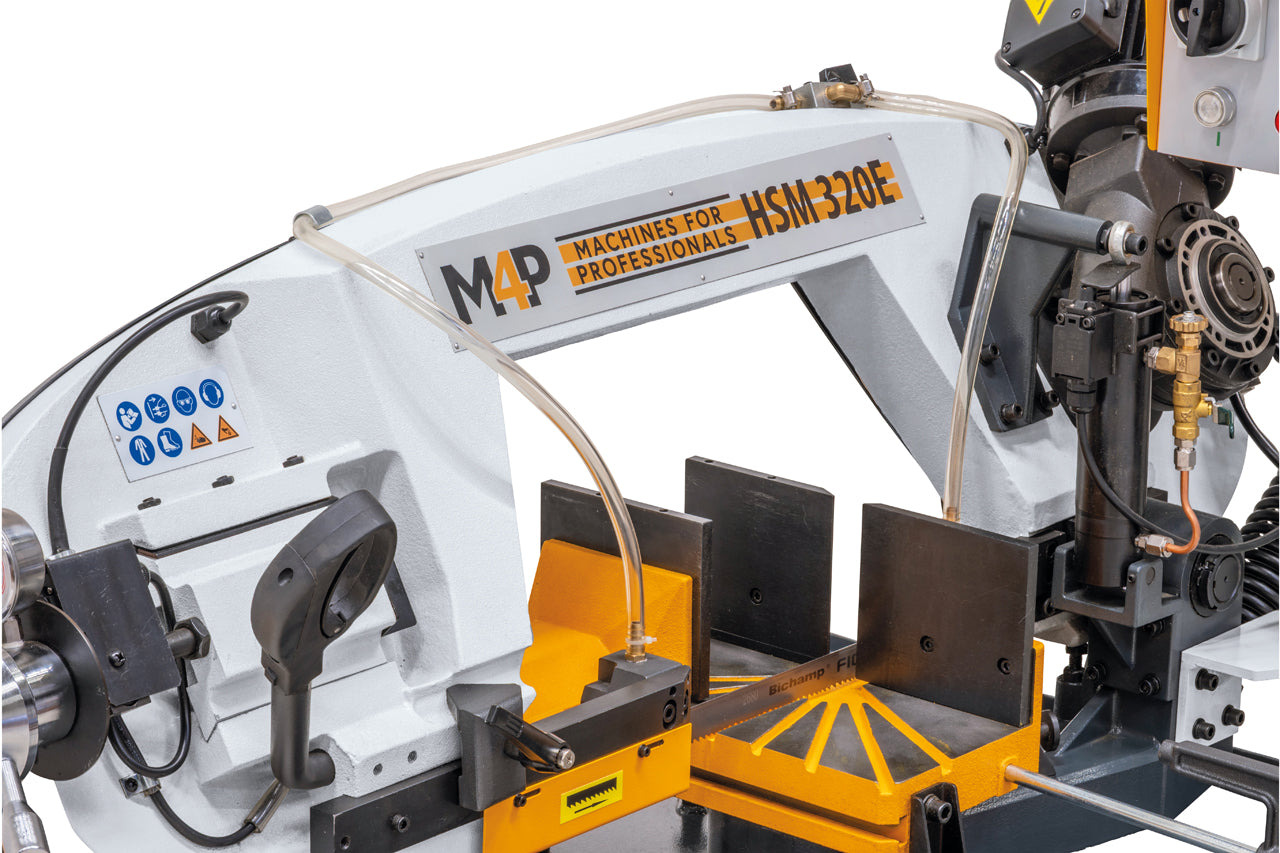

Przesuwne imadło z szybkim mocowaniem

HSM 320 E M4P została wyposażona w przesuwne imadło z mechanizmem szybkiego mocowania.

Rozwiązanie to umożliwia sprawne ustawianie i unieruchamianie przecinanych elementów, ograniczając czas potrzebny na przygotowanie kolejnych operacji.

Stabilne mocowanie materiału ma szczególne znaczenie podczas przecinania elementów o dużych przekrojach oraz wykonywania cięć pod kątem.

Mechanizm szybkiego mocowania usprawnia obsługę urządzenia podczas przygotowywania pojedynczych detali i krótkich serii produkcyjnych.

Wyposażenie standardowe obejmuje również ogranicznik przedmiotu obrabianego, który ułatwia wykonywanie elementów o powtarzalnej długości.

Połączenie przesuwnego imadła, ogranicznika oraz dwustronnie uchylnego ramienia pozwala sprawnie przygotowywać elementy konstrukcyjne o zróżnicowanych wymiarach.

Automatyczna kontrola zerwania taśmy

Istotnym elementem wyposażenia przecinarki HSM 320 E M4P jest automatyczny system kontroli zerwania taśmy tnącej.

W przypadku wykrycia zerwania narzędzia układ zatrzymuje pracę urządzenia.

Rozwiązanie to ogranicza ryzyko dalszej pracy maszyny z uszkodzoną taśmą oraz pomaga chronić elementy układu tnącego.

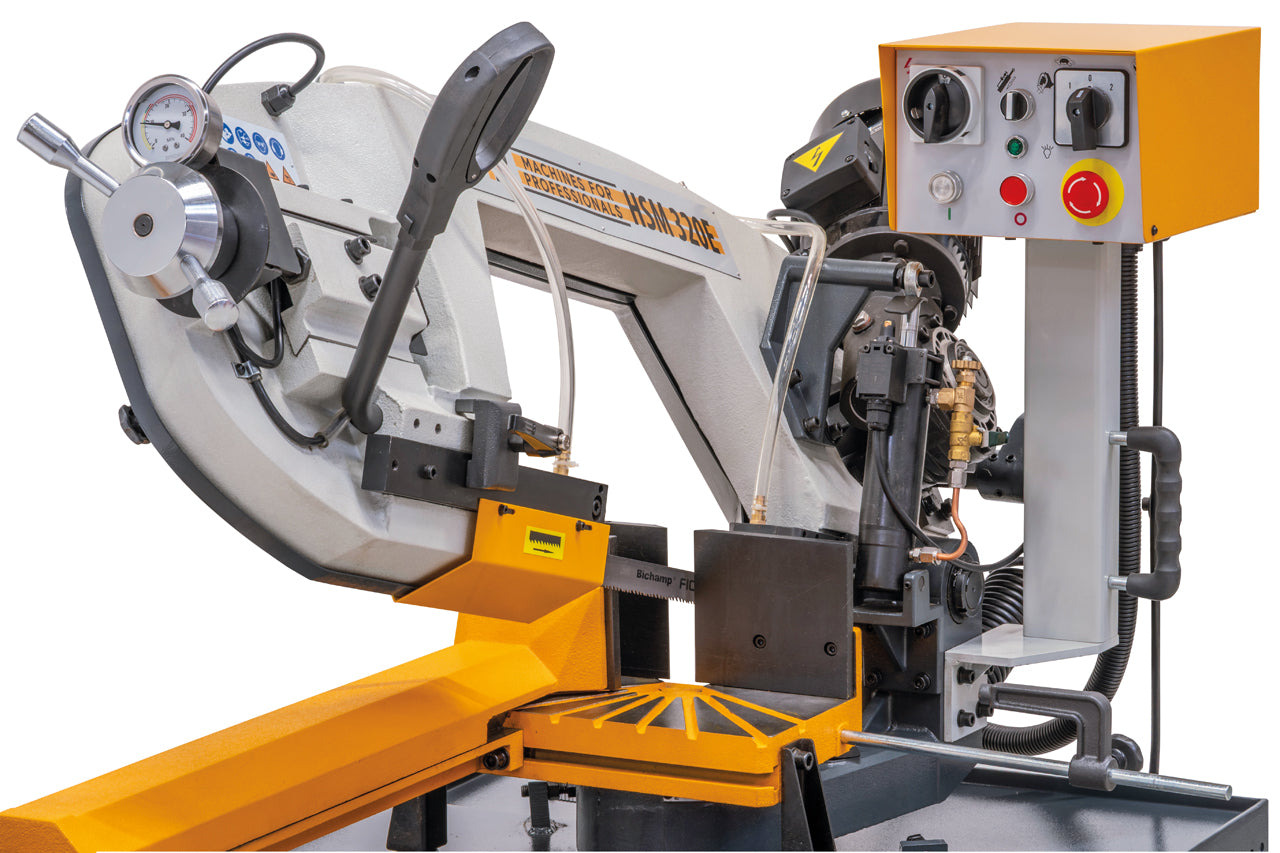

Dodatkowym wyposażeniem jest manometr umożliwiający kontrolowanie napięcia taśmy.

Prawidłowe napięcie narzędzia ma istotne znaczenie dla jego stabilnego prowadzenia, dokładności przecinania oraz trwałości.

Połączenie kontroli napięcia i automatycznego wykrywania zerwania taśmy usprawnia codzienną obsługę przecinarki oraz pozwala operatorowi lepiej kontrolować stan narzędzia.

Zintegrowany układ chłodzenia

Przecinarka HSM 320 E M4P została wyposażona w zintegrowany układ chłodzenia z pompą o mocy 45 W.

Układ odpowiada za doprowadzanie chłodziwa do strefy przecinania, wspomagając odprowadzanie ciepła powstającego podczas obróbki.

Odpowiednie chłodzenie pomaga ograniczyć nadmierne nagrzewanie taśmy tnącej i obrabianego materiału.

Ma to szczególne znaczenie podczas regularnego przecinania stali konstrukcyjnej, stali nierdzewnej oraz innych materiałów wymagających właściwie dobranych parametrów skrawania.

Zintegrowanie układu chłodzenia z konstrukcją urządzenia ułatwia organizację stanowiska roboczego i ogranicza konieczność stosowania zewnętrznych urządzeń chłodzących.

Stabilna konstrukcja i ergonomia pracy

Model HSM 320 E M4P charakteryzuje się solidną konstrukcją o masie wynoszącej około 268 kg.

Odpowiednia masa oraz sztywność elementów konstrukcyjnych sprzyjają stabilności maszyny podczas przecinania materiałów o większych przekrojach.

Wysokość robocza wynosząca 970 mm pozwala odpowiednio zaplanować stanowisko i dobrać dodatkowe wyposażenie wspomagające podawanie długich elementów.

Wymiary urządzenia wynoszą 1550 × 570 × 1490 mm, co należy uwzględnić podczas przygotowywania przestrzeni warsztatowej.

Dwustronnie uchylne ramię umożliwia wykonywanie cięć pod kątem bez konieczności każdorazowego przemieszczania materiału.

Przesuwne imadło z szybkim mocowaniem oraz ogranicznik przedmiotu obrabianego usprawniają przygotowywanie kolejnych elementów.

Bezpieczeństwo i komfort użytkowania

HSM 320 E M4P została wyposażona w rozwiązania wspomagające bezpieczeństwo oraz wygodę codziennej eksploatacji.

Wyłącznik ochronny silnika stanowi element zabezpieczenia układu napędowego.

Automatyczny wyłącznik krańcowy zatrzymuje pracę urządzenia po zakończeniu operacji przecinania.

System kontroli zerwania taśmy reaguje na uszkodzenie narzędzia, zatrzymując maszynę i ograniczając ryzyko dalszej pracy z uszkodzonym elementem tnącym.

Manometr umożliwia kontrolowanie napięcia taśmy, natomiast hydrauliczny siłownik pozwala regulować prędkość opuszczania ramienia.

Zintegrowany układ chłodzenia wspomaga utrzymanie odpowiednich warunków pracy narzędzia.

Zastosowanie

Przecinarka taśmowa HSM 320 E M4P przeznaczona jest do wykonywania różnorodnych operacji związanych z przecinaniem elementów metalowych.

Urządzenie znajduje zastosowanie podczas:

• przecinania rur stalowych oraz innych elementów rurowych;

• cięcia profili zamkniętych kwadratowych i prostokątnych;

• przecinania pełnych prętów metalowych;

• wykonywania cięć prostych oraz ukośnych;

• przygotowywania elementów do spawania i montażu;

• produkcji ram, ogrodzeń i konstrukcji stalowych;

• przecinania elementów ze stali nierdzewnej;

• obróbki materiałów ze stali narzędziowej;

• przygotowywania materiałów do dalszych procesów technologicznych;

• wykonywania pojedynczych detali oraz krótkich serii;

• realizacji prac konserwacyjnych i remontowych.

Przy zastosowaniu odpowiedniej taśmy tnącej oraz właściwych parametrów skrawania urządzenie może być wykorzystywane do przecinania różnych gatunków stali i wybranych metali nieżelaznych.

Model HSM 320 E M4P sprawdzi się w warsztatach ślusarskich, zakładach mechanicznych, narzędziowniach, działach utrzymania ruchu oraz przedsiębiorstwach produkujących konstrukcje metalowe.

HSM 320 E M4P to profesjonalna przecinarka taśmowa, przeznaczona do regularnego przecinania rur, profili oraz pełnych elementów metalowych o dużych przekrojach.

Maksymalna średnica cięcia wynosząca 250 mm oraz możliwość przecinania elementów prostokątnych o wymiarach do 320 × 195 mm zapewniają szeroki zakres zastosowań warsztatowych i produkcyjnych.

Dwustronnie uchylne ramię umożliwia wykonywanie cięć pod kątem do 45° w lewo i 60° w prawo, ograniczając konieczność przemieszczania długich elementów podczas zmiany ustawienia zespołu tnącego.

Dwie prędkości cięcia pozwalają dostosować parametry pracy do właściwości materiału, natomiast hydrauliczna regulacja opuszczania ramienia zapewnia kontrolę nad przebiegiem operacji.

Przesuwne imadło z szybkim mocowaniem oraz ogranicznik przedmiotu obrabianego usprawniają przygotowywanie elementów o powtarzalnych wymiarach.

Dodatkowym atutem jest automatyczna kontrola zerwania taśmy, która w połączeniu z manometrem napięcia narzędzia ułatwia nadzorowanie stanu zespołu tnącego.

Zintegrowany układ chłodzenia, stabilna konstrukcja oraz bogate wyposażenie standardowe sprawiają, że HSM 320 E M4P stanowi funkcjonalne rozwiązanie dla warsztatów i zakładów zajmujących się obróbką metali.

Zakres dostawy

• Brzeszczot taśmowy / Taśma
• Ogranicznik detalu
• Podstawa / Stojak
• Tensometr do pomiaru naprężenia taśmy
• Imadło szybkodociskowe
• Układ chłodzenia
• Siłownik hydrauliczny opuszczania
• Wyłącznik silnikowy (termik)
• Wyłącznik krańcowy
• Czujnik zerwania taśmy
