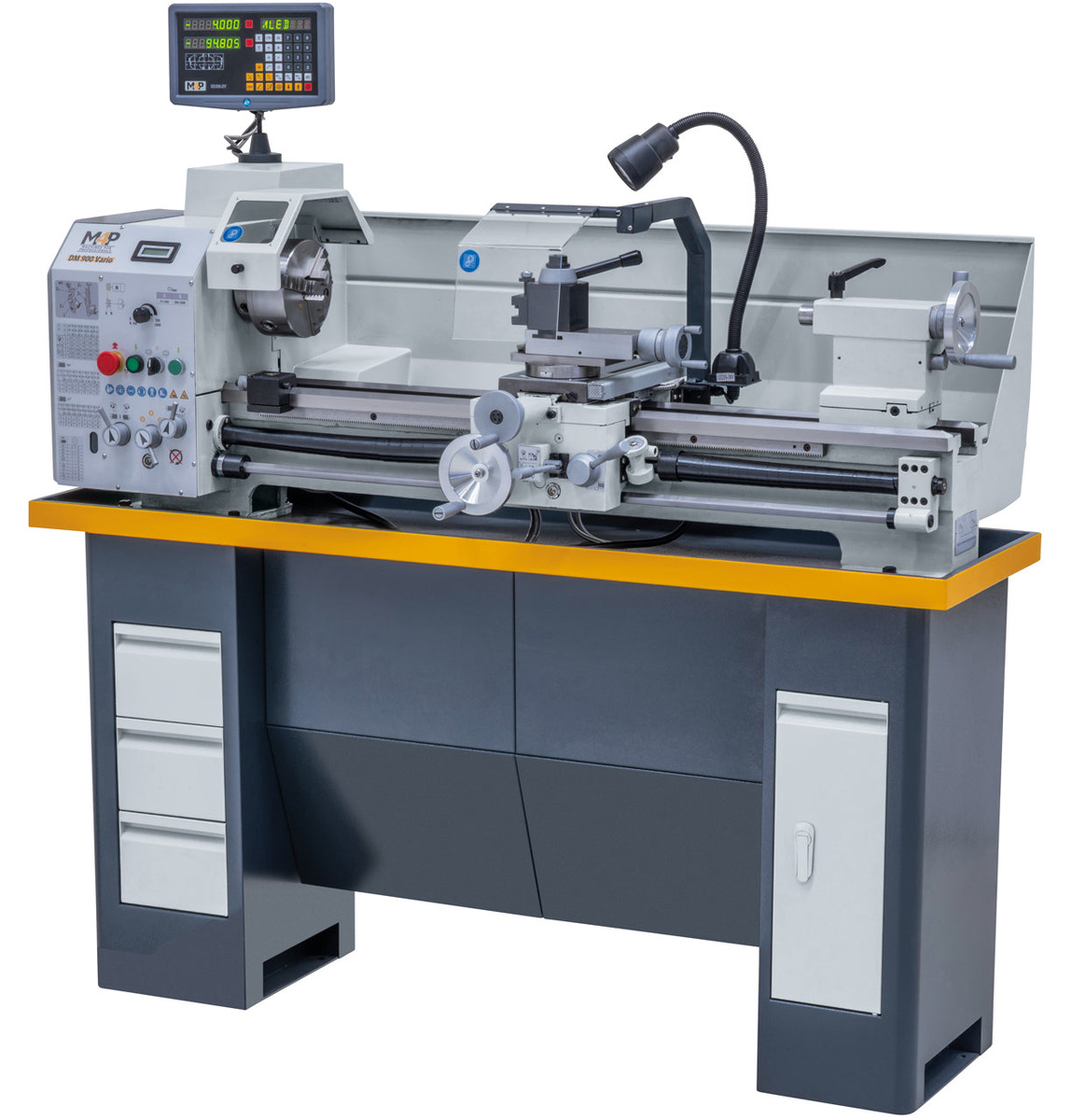

Tokarka stołowa do metalu ze śrubą i wałkiem pociągowym DM 900 V-D / 230 V z podstawą SL 12 M4P

Tokarka stołowa do metalu DM 900 V-D / 230 V z podstawą SL 12 M4P to uniwersalna obrabiarka konwencjonalna wyposażona w oddzielną śrubę i wałek pociągowy, przeznaczona do precyzyjnej obróbki elementów metalowych. Dzięki rozstawowi kłów wynoszącemu 900 mm, maksymalnej średnicy toczenia nad łożem 320 mm oraz przelotowi wrzeciona o średnicy 38 mm urządzenie znajduje zastosowanie w warsztatach mechanicznych, narzędziowniach, zakładach naprawczych oraz placówkach kształcenia zawodowego.

Model DM 900 V-D wyróżnia się zastosowaniem silnika trójfazowego współpracującego z przemiennikiem częstotliwości Delta, który umożliwia płynną regulację prędkości obrotowej wrzeciona. Operator ma do dyspozycji dwa zakresy regulacji: 75–500 oraz 300–2000 obr./min. Rozwiązanie to pozwala dostosować parametry skrawania do rodzaju obrabianego materiału, średnicy przedmiotu oraz zastosowanego narzędzia.

Konstrukcja tokarki opiera się na sztywnym łożu pryzmowym z hartowanymi indukcyjnie i szlifowanymi prowadnicami. Duża powierzchnia podparcia oraz odpowiednia sztywność konstrukcji sprzyjają ograniczaniu drgań i zapewniają stabilne prowadzenie suportu podczas wykonywania operacji tokarskich.

Istotnym elementem wyposażenia jest trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V, który ułatwia kontrolowanie położenia narzędzia i wykonywanie operacji wymagających powtarzalnego ustawiania wymiarów. Dodatkowo tokarkę wyposażono w cyfrowy wskaźnik prędkości obrotowej, umożliwiający bieżącą kontrolę parametrów pracy wrzeciona.

Urządzenie dostarczane jest z szybkomocującym imakiem narzędziowym QC200, uchwytem trójszczękowym o średnicy 160 mm, mikrometrycznym ogranicznikiem wzdłużnym, sprzęgłem przeciążeniowym oraz kompletem osłon. W zestawie znajduje się również podstawa SL 12, umożliwiająca przygotowanie kompletnego stanowiska roboczego bez konieczności osobnego zakupu podstawy.

Tokarka DM 900 V-D / 230 V M4P stanowi funkcjonalne rozwiązanie dla użytkowników poszukujących uniwersalnej tokarki konwencjonalnej, łączącej płynną regulację prędkości obrotowej, cyfrowy odczyt pozycji i bogate wyposażenie standardowe.

Najważniejsze cechy i zalety

• Rozstaw kłów 900 mm – umożliwia obróbkę wałów, osi, tulei oraz innych elementów cylindrycznych.

• Maksymalna średnica toczenia nad łożem 320 mm – zapewnia przestrzeń roboczą do obróbki elementów o zróżnicowanych wymiarach.

• Przelot wrzeciona Ø 38 mm – umożliwia przeprowadzanie odpowiednio dobranych materiałów prętowych przez wrzeciennik.

• Bezstopniowa regulacja prędkości obrotowej – pozwala płynnie dostosować obroty do wykonywanej operacji.

• Dwa zakresy prędkości: 75–500 i 300–2000 obr./min – zwiększają możliwości doboru parametrów skrawania.

• Silnik trójfazowy z przemiennikiem częstotliwości Delta – zapewnia płynną regulację prędkości przy zasilaniu maszyny napięciem 230 V.

• Moc silnika 1,5 kW w trybie S1 – umożliwia wykonywanie różnorodnych prac warsztatowych.

• Moc silnika 2,2 kW według parametrów S6 – określa możliwości napędu podczas pracy przerywanej.

• Hartowane indukcyjnie i szlifowane prowadnice łoża – zwiększają odporność powierzchni prowadzących na zużycie.

• Łoże pryzmowe o dużej powierzchni podparcia – sprzyja stabilnemu prowadzeniu suportu.

• Oddzielna śruba i wałek pociągowy – umożliwiają realizację posuwów roboczych oraz operacji gwintowania.

• 15 ustawień posuwu wzdłużnego i poprzecznego – umożliwia dostosowanie parametrów do wykonywanej operacji.

• Możliwość wykonywania gwintów metrycznych i calowych – zwiększa uniwersalność obrabiarki.

• Trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V – ułatwia kontrolowanie położenia narzędzia.

• Cyfrowy wskaźnik prędkości obrotowej – umożliwia bieżące monitorowanie obrotów wrzeciona.

• Szybkomocujący imak narzędziowy QC200 – usprawnia zmianę narzędzi.

• Uchwyt trójszczękowy Ø 160 mm – umożliwia mocowanie odpowiednio dobranych przedmiotów obrabianych.

• Mikrometryczny ogranicznik wzdłużny – ułatwia wykonywanie operacji wymagających powtarzalnego ustawienia przesuwu.

• Sprzęgło przeciążeniowe – stanowi dodatkowy element ochrony mechanizmu posuwu.

• Lampka maszynowa LED – poprawia widoczność strefy roboczej.

• Osłona uchwytu, osłona wrzeciona i tylny ekran na wióry – zwiększają funkcjonalność zabezpieczeń stanowiska.

• Podstawa SL 12 w zestawie – umożliwia przygotowanie kompletnego stanowiska tokarskiego.

Rozstaw kłów 900 mm – uniwersalna przestrzeń robocza

Jednym z podstawowych parametrów tokarki DM 900 V-D / 230 V M4P jest rozstaw kłów wynoszący 900 mm.

Przestrzeń robocza umożliwia wykonywanie różnorodnych operacji tokarskich na wałach, osiach, tulejach oraz innych elementach cylindrycznych.

Wysokość kłów wynosi 160 mm, co przekłada się na maksymalną średnicę toczenia nad łożem równą 320 mm.

Połączenie tych parametrów pozwala wykorzystywać obrabiarkę podczas produkcji pojedynczych detali, wykonywania niewielkich serii oraz realizacji prac związanych z naprawą i regeneracją części maszyn.

Rozstaw kłów 900 mm zapewnia przestrzeń do obróbki wielu typowych elementów mechanicznych przy zachowaniu gabarytów odpowiednich dla warsztatów o ograniczonej powierzchni.

Rzeczywista maksymalna długość obrabianego przedmiotu zależy od sposobu mocowania, zastosowanego oprzyrządowania oraz charakteru wykonywanej operacji.

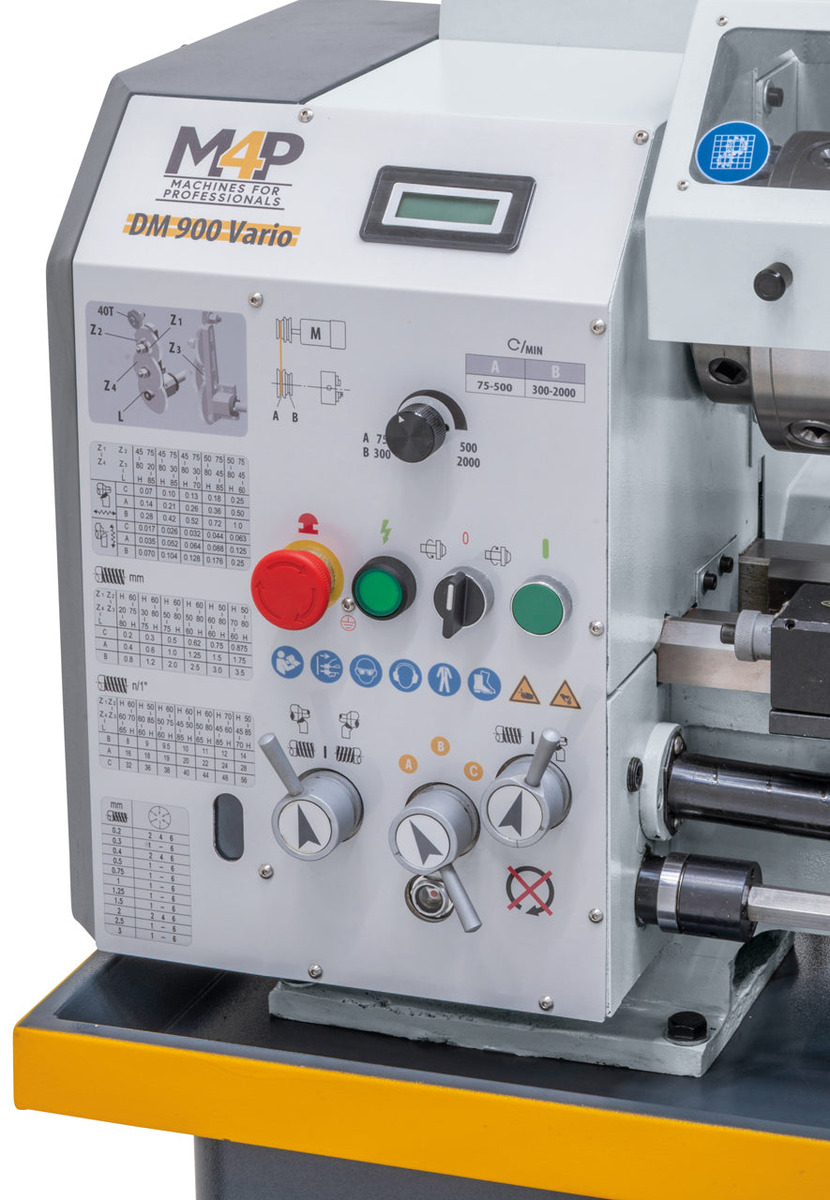

Bezstopniowa regulacja prędkości obrotowej

Tokarka DM 900 V-D / 230 V M4P została wyposażona w układ umożliwiający bezstopniową regulację prędkości obrotowej wrzeciona.

Operator ma do dyspozycji dwa zakresy regulacji:

• 75–500 obr./min;

• 300–2000 obr./min.

Płynna regulacja pozwala precyzyjnie dostosować obroty do rodzaju obrabianego materiału, średnicy przedmiotu oraz zastosowanego narzędzia skrawającego.

Niższy zakres może być wykorzystywany podczas obróbki elementów wymagających mniejszych prędkości obrotowych.

Wyższy zakres umożliwia wykonywanie operacji wymagających większych prędkości skrawania, z uwzględnieniem dopuszczalnych parametrów zastosowanego oprzyrządowania.

Bezstopniowa regulacja jest szczególnie przydatna podczas częstych zmian rodzaju wykonywanej operacji oraz obróbki elementów o różnych średnicach.

Rozwiązanie to ogranicza konieczność wykonywania dodatkowych czynności związanych ze zmianą prędkości obrotowej i zwiększa ergonomię obsługi maszyny.

Silnik trójfazowy z przemiennikiem częstotliwości Delta

Model DM 900 V-D / 230 V M4P został wyposażony w silnik trójfazowy współpracujący z przemiennikiem częstotliwości Delta.

Układ napędowy umożliwia płynną regulację prędkości obrotowej wrzeciona przy zasilaniu maszyny napięciem 230 V.

Moc silnika w trybie pracy ciągłej S1 wynosi 1,5 kW.

Moc podawana dla trybu pracy S6 wynosi 2,2 kW.

Wartości te określają parametry napędu w różnych warunkach eksploatacji i nie powinny być traktowane jako dwie równoważne wartości mocy ciągłej.

Przemiennik częstotliwości umożliwia dostosowanie prędkości obrotowej do wykonywanej operacji bez konieczności każdorazowej zmiany przełożenia mechanicznego.

Zastosowanie takiego rozwiązania zwiększa funkcjonalność obrabiarki podczas wykonywania zróżnicowanych zadań warsztatowych.

Przelot wrzeciona Ø 38 mm

Tokarka DM 900 V-D / 230 V M4P została wyposażona we wrzeciono główne z otworem przelotowym o średnicy 38 mm.

Rozwiązanie to umożliwia przeprowadzanie przez wrzeciennik długich prętów oraz innych materiałów o odpowiednio dobranej średnicy.

Jest szczególnie przydatne podczas wykonywania elementów z materiałów dostarczanych w długich odcinkach.

Możliwość przeprowadzenia materiału przez wrzeciono ułatwia organizację procesu technologicznego i zwiększa elastyczność mocowania przedmiotów obrabianych.

Wrzeciono wyposażono w mocowanie zgodne ze standardem DIN 55029 D1-4.

Umożliwia ono stosowanie odpowiednio dobranego wyposażenia mocującego kompatybilnego z tym standardem.

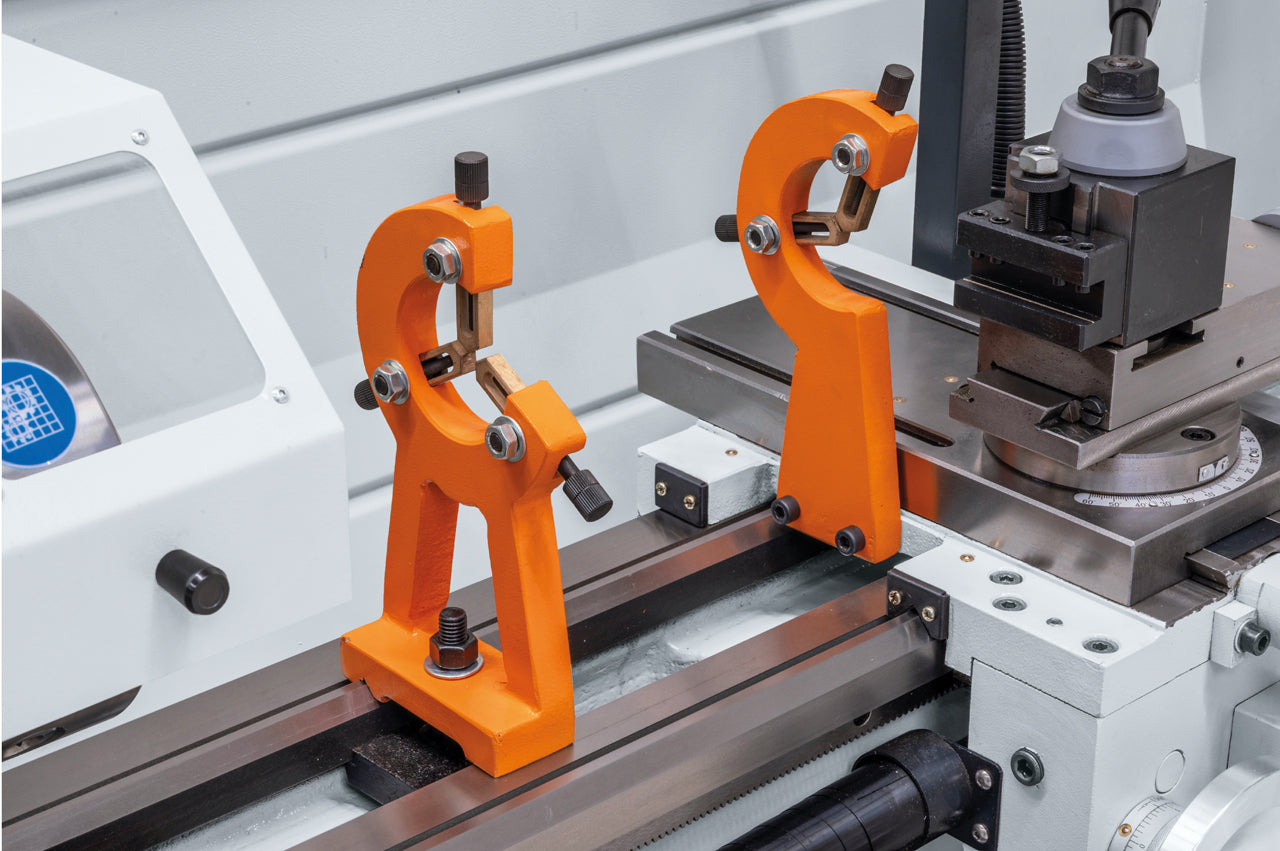

Hartowane i szlifowane łoże pryzmowe

Konstrukcja tokarki DM 900 V-D / 230 V M4P opiera się na łożu pryzmowym o dużej powierzchni podparcia.

Prowadnice łoża zostały zahartowane indukcyjnie i poddane procesowi szlifowania.

Hartowanie zwiększa odporność powierzchni prowadnic na zużycie, natomiast szlifowanie zapewnia odpowiednią jakość ich powierzchni roboczych.

Odpowiednia sztywność konstrukcji sprzyja ograniczaniu drgań występujących podczas skrawania.

Stabilne prowadzenie suportu ma istotne znaczenie podczas wykonywania operacji wymagających odpowiedniej jakości powierzchni i dokładności wymiarowej.

Masa maszyny wynosząca około 308 kg dodatkowo wspomaga stabilność całej konstrukcji.

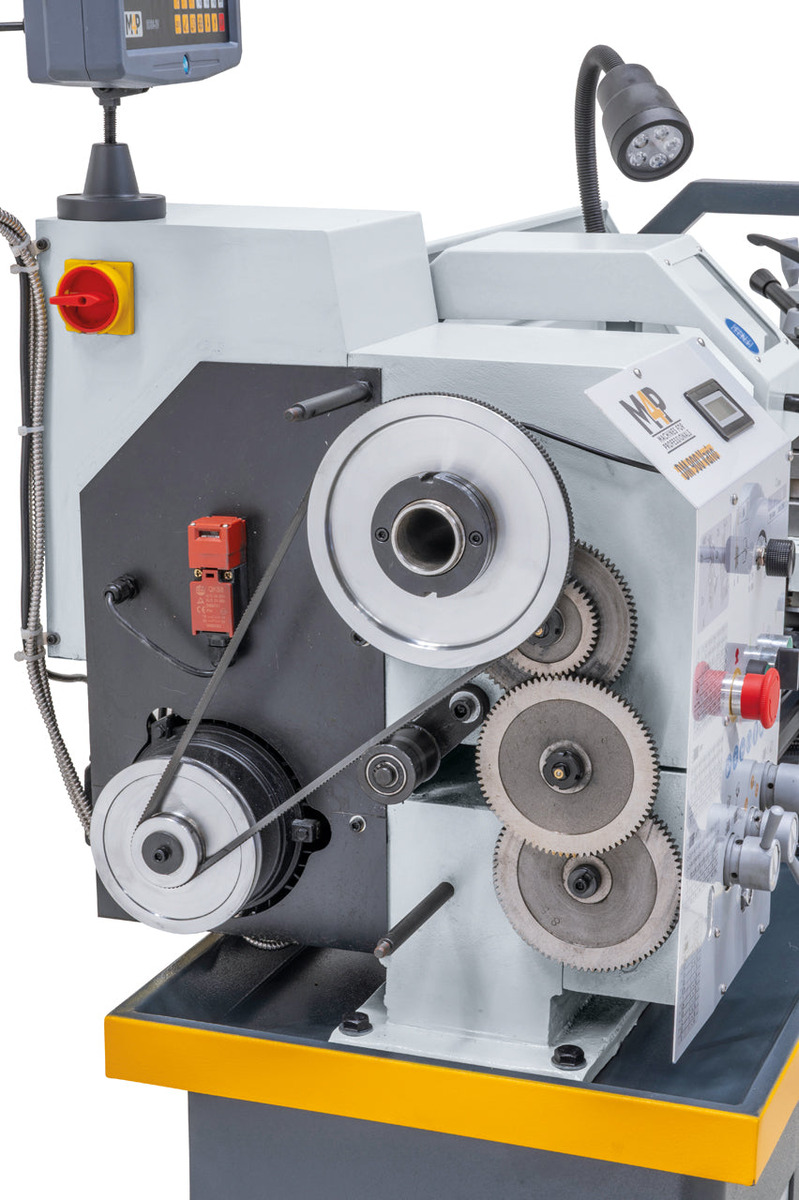

Oddzielna śruba i wałek pociągowy

Tokarka DM 900 V-D / 230 V M4P została wyposażona w oddzielną śrubę pociągową oraz wałek pociągowy.

Rozwiązanie to umożliwia rozdzielenie funkcji realizacji posuwów roboczych i wykonywania operacji gwintowania.

Wałek pociągowy służy do przenoszenia napędu podczas wykonywania odpowiednio dobranych posuwów roboczych.

Śruba pociągowa umożliwia realizację operacji wymagających synchronizacji ruchu suportu z obrotami wrzeciona, w szczególności podczas nacinania gwintów.

Takie rozwiązanie zwiększa funkcjonalność obrabiarki podczas wykonywania różnorodnych zadań technologicznych.

Jest szczególnie przydatne w warsztatach, w których tokarka wykorzystywana jest zarówno do standardowego toczenia, jak i regularnego wykonywania elementów gwintowanych.

Zakres posuwów wzdłużnych i poprzecznych

Tokarka DM 900 V-D / 230 V M4P została wyposażona w mechanizm umożliwiający regulację posuwów wzdłużnych i poprzecznych.

Do dyspozycji operatora pozostaje 15 ustawień posuwu wzdłużnego w zakresie od 0,07 do 1,0 mm/obr.

Posuw poprzeczny można regulować w 15 ustawieniach, w zakresie od 0,017 do 0,25 mm/obr.

Możliwość regulacji posuwów pozwala dostosować parametry do rodzaju wykonywanej operacji, właściwości obrabianego materiału oraz zastosowanego narzędzia.

Niższe wartości mogą być wykorzystywane podczas operacji wymagających uzyskania odpowiedniej jakości powierzchni.

Wyższe wartości pozwalają dostosować parametry do operacji wymagających bardziej intensywnego usuwania materiału, z uwzględnieniem możliwości maszyny.

Wykonywanie gwintów metrycznych i calowych

Model DM 900 V-D / 230 V M4P umożliwia wykonywanie gwintów metrycznych i calowych.

Zakres gwintów metrycznych obejmuje 18 ustawień umożliwiających wykonywanie gwintów o skoku od 0,2 do 3,5 mm.

Zakres gwintów calowych obejmuje 21 ustawień od 8 do 56 zwojów na cal.

Rozbudowane możliwości gwintowania pozwalają wykorzystywać obrabiarkę podczas produkcji elementów wymagających różnorodnych połączeń gwintowych.

Funkcja ta jest szczególnie przydatna podczas wykonywania części zamiennych, naprawy urządzeń oraz realizacji prac związanych z utrzymaniem ruchu.

Standardowy wskaźnik nacinania gwintów dodatkowo wspomaga operatora podczas wykonywania odpowiednio dobranych operacji gwintowania.

Trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V

Jednym z najważniejszych elementów wyposażenia tokarki DM 900 V-D / 230 V M4P jest trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V.

Urządzenie umożliwia cyfrowy odczyt położenia narzędzia na trzech osiach.

Rozwiązanie to ułatwia kontrolowanie wymiarów oraz wykonywanie operacji wymagających powtarzalnego pozycjonowania.

Jest szczególnie przydatne podczas produkcji jednostkowej i małoseryjnej, gdzie często zachodzi konieczność zmiany ustawień maszyny.

Cyfrowy odczyt ogranicza konieczność opierania się wyłącznie na mechanicznych podziałkach.

Ułatwia również kontrolowanie położenia narzędzia podczas wykonywania kolejnych operacji technologicznych.

Obecność trzyosiowego wyświetlacza SDS6-3V stanowi jedną z najważniejszych różnic pomiędzy wersją DM 900 V-D a podstawowym modelem DM 900 V.

Cyfrowy wskaźnik prędkości obrotowej

Tokarka DM 900 V-D / 230 V M4P została wyposażona w cyfrowy wskaźnik prędkości obrotowej wrzeciona.

Rozwiązanie to umożliwia operatorowi bieżące kontrolowanie parametrów pracy maszyny.

Jest szczególnie przydatne podczas korzystania z bezstopniowej regulacji prędkości obrotowej.

Cyfrowy odczyt pozwala łatwo sprawdzić aktualne obroty i dostosować je do rodzaju wykonywanej operacji.

Szybkomocujący imak narzędziowy QC200

Standardowe wyposażenie tokarki DM 900 V-D / 230 V M4P obejmuje szybkomocujący imak narzędziowy QC200.

Rozwiązanie to umożliwia sprawną wymianę narzędzi podczas wykonywania kolejnych operacji tokarskich.

Jest szczególnie przydatne podczas produkcji elementów wymagających stosowania kilku różnych narzędzi skrawających.

Imak szybkomocujący ogranicza czas potrzebny na wykonywanie czynności pomocniczych i zwiększa ergonomię obsługi maszyny.

Uchwyt trójszczękowy Ø 160 mm

Tokarka DM 900 V-D / 230 V M4P dostarczana jest z uchwytem trójszczękowym BC3 o średnicy 160 mm i mocowaniu D4.

Uchwyt umożliwia mocowanie odpowiednio dobranych przedmiotów obrabianych, szczególnie elementów o przekroju okrągłym.

Rozwiązanie to sprawdza się podczas wykonywania wielu typowych operacji tokarskich.

Dobór sposobu mocowania powinien uwzględniać geometrię i masę przedmiotu, parametry skrawania oraz wymagania dotyczące bezpieczeństwa pracy.

Mikrometryczny ogranicznik wzdłużny

Tokarka DM 900 V-D / 230 V M4P została wyposażona w mikrometryczny ogranicznik wzdłużny.

Rozwiązanie to umożliwia precyzyjne ustawianie ograniczenia przesuwu podczas wykonywania odpowiednio dobranych operacji tokarskich.

Jest szczególnie przydatne podczas produkcji elementów wymagających zachowania powtarzalnych wymiarów wzdłużnych.

Ogranicznik ułatwia przygotowanie maszyny do wykonywania kolejnych detali o identycznych parametrach.

W połączeniu z trzyosiowym cyfrowym wyświetlaczem pozycji zwiększa funkcjonalność obrabiarki podczas produkcji jednostkowej i małoseryjnej.

Sprzęgło przeciążeniowe

Tokarka DM 900 V-D / 230 V M4P została wyposażona w sprzęgło przeciążeniowe.

Element ten stanowi dodatkowe zabezpieczenie mechanizmu posuwu przed skutkami nadmiernego obciążenia.

Jego zastosowanie może ograniczać ryzyko uszkodzenia elementów układu napędowego w przypadku wystąpienia nieprzewidzianego oporu podczas pracy.

Sprzęgło przeciążeniowe zwiększa funkcjonalność i trwałość mechanizmów obrabiarki.

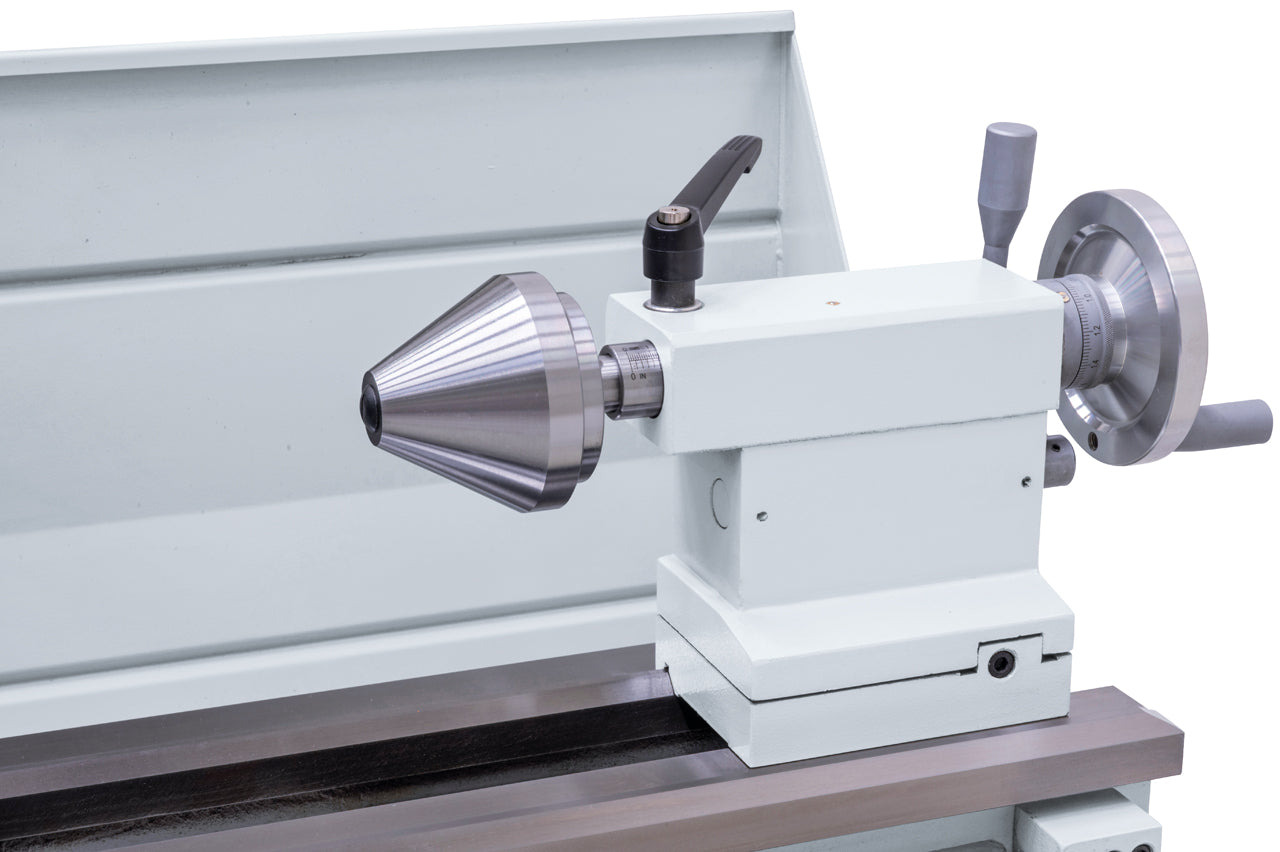

Konik z pinolą MK 3

Tokarka DM 900 V-D / 230 V M4P została wyposażona w konik z pinolą o maksymalnym wysuwie 75 mm.

Gniazdo pinoli wykonano w standardzie Morse'a MK 3.

Rozwiązanie to umożliwia stosowanie odpowiednio dobranych kłów oraz innego oprzyrządowania kompatybilnego z tym standardem.

Konik pozwala podpierać przedmioty podczas toczenia pomiędzy kłami.

Może być również wykorzystywany podczas wykonywania odpowiednio dobranych operacji technologicznych z zastosowaniem narzędzi osadzanych w pinoli.

Podstawa SL 12 w wyposażeniu standardowym

Tokarka DM 900 V-D / 230 V M4P dostarczana jest wraz z podstawą SL 12.

Rozwiązanie to umożliwia przygotowanie kompletnego stanowiska roboczego bez konieczności osobnego zakupu podstawy.

Podstawa zapewnia odpowiednie podparcie maszyny oraz umożliwia jej ustawienie na ergonomicznej wysokości roboczej.

Zastosowanie dedykowanej podstawy jest szczególnie przydatne w warsztatach i placówkach szkoleniowych, w których istotne znaczenie ma prawidłowa organizacja stanowiska.

Podczas instalacji urządzenia należy zapewnić odpowiednie warunki posadowienia i wypoziomowania zgodnie z wymaganiami producenta.

Osłony i oświetlenie stanowiska roboczego

Standardowe wyposażenie tokarki obejmuje osłonę uchwytu tokarskiego, osłonę wrzeciona oraz tylny ekran chroniący przed rozprzestrzenianiem się wiórów.

Rozwiązania te stanowią elementy zabezpieczenia stanowiska roboczego i pomagają ograniczać narażenie operatora na wybrane zagrożenia występujące podczas obróbki.

Maszynę wyposażono również w lampkę maszynową LED.

Oświetlenie poprawia widoczność strefy skrawania i ułatwia operatorowi kontrolowanie przebiegu wykonywanych operacji.

Zastosowanie

Tokarka stołowa DM 900 V-D / 230 V z podstawą SL 12 M4P przeznaczona jest do wykonywania różnorodnych operacji tokarskich na elementach metalowych.

Urządzenie znajduje zastosowanie podczas:

• toczenia wałów, osi i tulei;

• produkcji części maszyn i urządzeń przemysłowych;

• wykonywania operacji toczenia wzdłużnego i poprzecznego;

• nacinania gwintów metrycznych i calowych;

• obróbki elementów konstrukcyjnych;

• wykonywania części zamiennych;

• regeneracji elementów mechanicznych;

• realizacji prac remontowych i utrzymania ruchu;

• produkcji jednostkowej i małoseryjnej;

• prowadzenia praktycznych szkoleń z zakresu konwencjonalnej obróbki metali.

Bezstopniowa regulacja prędkości obrotowej, trzyosiowy cyfrowy odczyt pozycji oraz szybkomocujący imak narzędziowy sprawiają, że model DM 900 V-D / 230 V M4P może być wykorzystywany w warsztatach wymagających częstej zmiany parametrów obróbki i realizacji różnorodnych zadań technologicznych.

Tokarka DM 900 V-D / 230 V z podstawą SL 12 M4P łączy funkcjonalność klasycznej obrabiarki konwencjonalnej z wygodą bezstopniowej regulacji prędkości obrotowej oraz cyfrowego odczytu pozycji.

Rozstaw kłów wynoszący 900 mm i maksymalna średnica toczenia nad łożem 320 mm zapewniają przestrzeń roboczą odpowiednią do obróbki wielu typowych części maszyn.

Przelot wrzeciona o średnicy 38 mm umożliwia wykonywanie operacji na odpowiednio dobranych materiałach prętowych przeprowadzanych przez wrzeciennik.

Silnik trójfazowy współpracujący z przemiennikiem częstotliwości Delta umożliwia płynną regulację prędkości obrotowej, a cyfrowy wskaźnik obrotów ułatwia kontrolowanie parametrów pracy.

Trzyosiowy wyświetlacz SDS6-3V usprawnia pozycjonowanie narzędzia podczas wykonywania operacji wymagających zachowania powtarzalnych wymiarów.

Hartowane indukcyjnie i szlifowane prowadnice łoża sprzyjają stabilnej pracy suportu, natomiast szybkomocujący imak QC200 ułatwia zmianę narzędzi.

Mikrometryczny ogranicznik wzdłużny i sprzęgło przeciążeniowe zwiększają funkcjonalność obrabiarki podczas regularnej eksploatacji.

Bogate wyposażenie standardowe, obejmujące uchwyt trójszczękowy, oświetlenie LED, komplet osłon oraz podstawę SL 12, pozwala przygotować funkcjonalne stanowisko tokarskie.

Połączenie płynnej regulacji obrotów, cyfrowego odczytu pozycji i uniwersalnych parametrów obróbczych sprawia, że DM 900 V-D / 230 V M4P stanowi praktyczne rozwiązanie do produkcji jednostkowej, małoseryjnej oraz zastosowań szkoleniowych.

Zakres dostawy

• Odczyt cyfrowy 3-osiowy SDS6-3V
• Uchwyt 3-szczękowy BC3-160 mm / D4
• Kły stałe
• Imak szybkowymienny QC200
• Sprzęgło przeciążeniowe
• Zderzak mikrometryczny wzdłużny
• Suport poprzeczny z szufladką narzędziową
• Falownik Delta
• Cyfrowy wskaźnik prędkości obrotowej
• Wskaźnik nacinania gwintów
• Lampka maszynowa LED
• Osłona na uchwyt tokarski
• Osłona tylna (ekran na wióry)
• Osłona wrzeciona
• Podstawa SL12
• Narzędzia startowe
