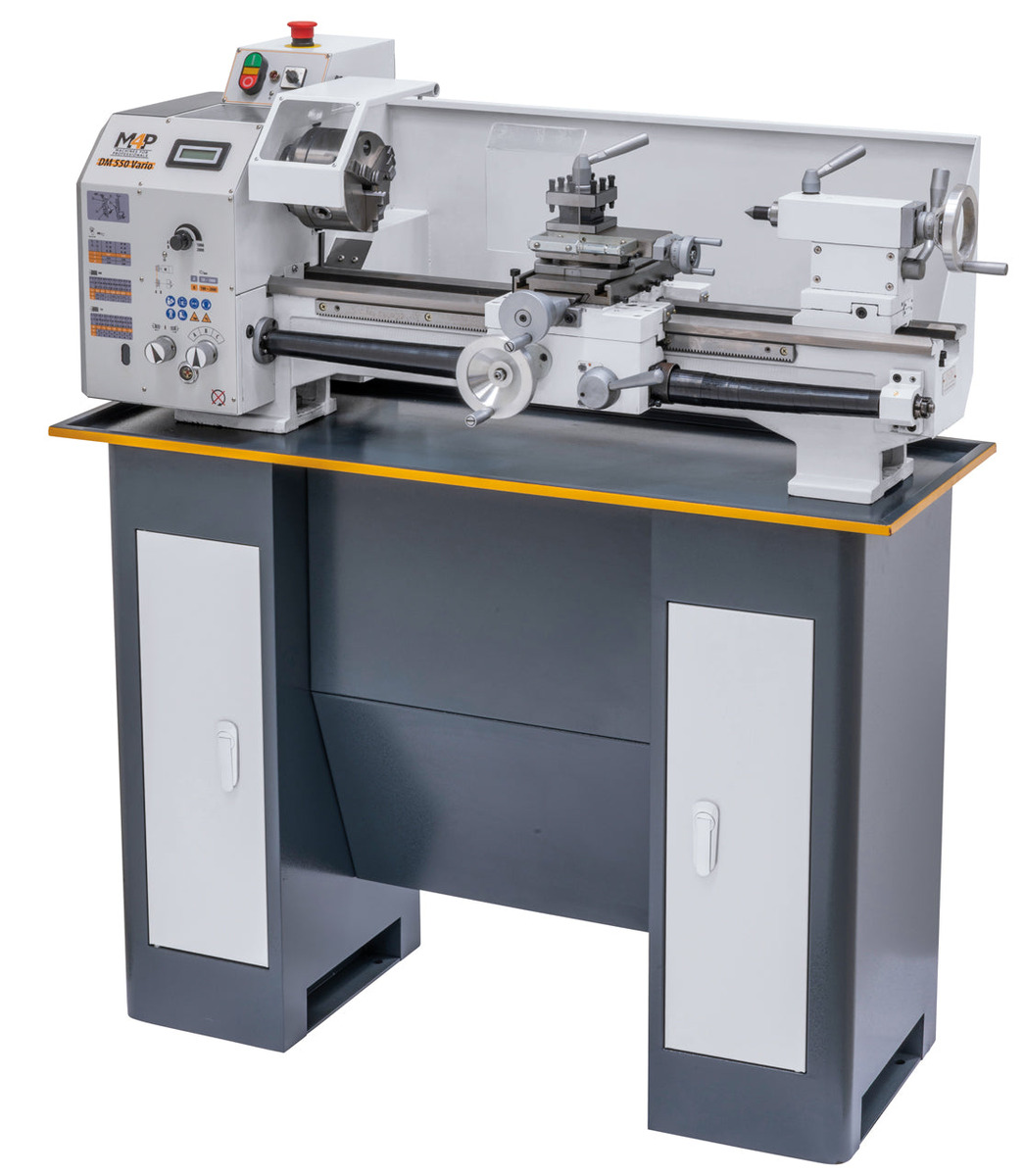

Tokarka stołowa do metalu ze śrubą pociągową DM 550 Vario M4P

Tokarka stołowa do metalu DM 550 Vario M4P to uniwersalna obrabiarka konwencjonalna wyposażona w śrubę pociągową oraz elektroniczną, bezstopniową regulację prędkości obrotowej. Urządzenie przeznaczone jest do precyzyjnej obróbki stali, metali nieżelaznych oraz odpowiednio dobranych tworzyw sztucznych. Dzięki rozstawowi kłów wynoszącemu 550 mm, maksymalnej średnicy toczenia nad łożem 250 mm oraz kompaktowej konstrukcji model znajduje zastosowanie w warsztatach mechanicznych, narzędziowniach, pracowniach technicznych i placówkach kształcenia zawodowego.

Jedną z najważniejszych zalet tokarki jest elektroniczna regulacja prędkości obrotowej wrzeciona w dwóch zakresach: 50–1000 oraz 100–2000 obr./min. Rozwiązanie to umożliwia płynne dostosowanie parametrów skrawania do właściwości obrabianego materiału, średnicy przedmiotu oraz zastosowanego narzędzia.

Model DM 550 Vario został wyposażony w silnik zasilany napięciem 230 V, którego moc oddawana w trybie pracy ciągłej S1 wynosi 1,1 kW. Zastosowanie zasilania jednofazowego ułatwia wykorzystanie urządzenia w warsztatach, w których nie ma dostępu do instalacji trójfazowej.

Wrzeciono główne osadzono na dwóch regulowanych łożyskach stożkowych. Według deklaracji producenta dokładność współosiowości nosa wrzeciona jest lepsza niż 0,015 mm. Rozwiązanie to zapewnia odpowiednie warunki do wykonywania operacji wymagających dokładnego prowadzenia przedmiotu obrabianego.

Standardowa śruba pociągowa umożliwia zarówno wykonywanie gwintów metrycznych i calowych, jak i realizację automatycznego posuwu wzdłużnego. Tokarka oferuje sześć ustawień posuwu, dzięki czemu operator może dostosować parametry pracy do rodzaju wykonywanej operacji.

Wyposażenie standardowe obejmuje między innymi uchwyt trójszczękowy o średnicy 125 mm, czterostanowiskowy imak narzędziowy, cyfrowy wskaźnik prędkości obrotowej, koła zmianowe oraz osłony stanowiska roboczego.

DM 550 Vario M4P stanowi rozwiązanie dla użytkowników poszukujących kompaktowej tokarki do metalu, która łączy płynną regulację prędkości, automatyczny posuw wzdłużny i możliwość wykonywania różnorodnych operacji tokarskich.

Najważniejsze cechy i zalety

• Rozstaw kłów 550 mm – umożliwia obróbkę wałów, osi, tulei i innych elementów cylindrycznych.

• Maksymalna średnica toczenia nad łożem 250 mm – zapewnia przestrzeń roboczą do wykonywania wielu typowych części mechanicznych.

• Wysokość kłów 125 mm – określa możliwości obróbki elementów o zróżnicowanych średnicach.

• Przelot wrzeciona Ø 26 mm – umożliwia przeprowadzanie odpowiednio dobranych materiałów prętowych przez wrzeciennik.

• Elektroniczna, bezstopniowa regulacja obrotów – pozwala płynnie dostosować prędkość wrzeciona do wykonywanej operacji.

• Dwa zakresy prędkości: 50–1000 i 100–2000 obr./min – zapewniają szerokie możliwości doboru parametrów skrawania.

• Silnik o mocy 1,1 kW w trybie S1 – umożliwia wykonywanie różnorodnych prac warsztatowych.

• Zasilanie 230 V – pozwala korzystać z urządzenia bez konieczności stosowania instalacji trójfazowej.

• Precyzyjne łożyskowanie wrzeciona – dwa regulowane łożyska stożkowe zapewniają stabilne prowadzenie wrzeciona.

• Deklarowana współosiowość nosa wrzeciona lepsza niż 0,015 mm – istotna podczas wykonywania dokładnych operacji tokarskich.

• Śruba pociągowa – umożliwia realizację automatycznego posuwu wzdłużnego oraz operacji gwintowania.

• Sześć ustawień posuwu wzdłużnego – pozwala dostosować parametry do wykonywanej operacji.

• Możliwość wykonywania gwintów metrycznych i calowych – zwiększa uniwersalność obrabiarki.

• Cyfrowy wskaźnik prędkości obrotowej – ułatwia kontrolowanie aktualnych obrotów wrzeciona.

• Czterostanowiskowy imak narzędziowy – umożliwia przygotowanie kilku narzędzi do kolejnych operacji.

• Uchwyt trójszczękowy Ø 125 mm – pozwala mocować odpowiednio dobrane przedmioty obrabiane.

• Suport poprzeczny z suportem górnym – zwiększa możliwości ustawiania i prowadzenia narzędzia.

• Koła zmianowe w wyposażeniu standardowym – umożliwiają przygotowanie maszyny do wykonywania odpowiednich posuwów i gwintów.

• Osłona uchwytu, osłona wrzeciona i tylny ekran na wióry – stanowią elementy zabezpieczenia stanowiska roboczego.

• Kompaktowa konstrukcja o masie około 130 kg – umożliwia organizację stanowiska tokarskiego w warsztatach o ograniczonej powierzchni.

Rozstaw kłów 550 mm – funkcjonalna przestrzeń robocza

Tokarka DM 550 Vario M4P została zaprojektowana z myślą o wykonywaniu różnorodnych operacji tokarskich na elementach metalowych.

Rozstaw kłów wynoszący 550 mm umożliwia obróbkę wałów, osi, tulei oraz innych elementów cylindrycznych o odpowiednio dobranej długości.

Wysokość kłów wynosi 125 mm, co przekłada się na maksymalną średnicę toczenia nad łożem równą 250 mm.

Szerokość łoża wynosi 135 mm.

Połączenie tych parametrów zapewnia przestrzeń roboczą odpowiednią do produkcji niewielkich i średnich części mechanicznych wykorzystywanych w budowie maszyn, urządzeń technicznych oraz pracach warsztatowych.

Rozstaw kłów 550 mm pozwala realizować wiele typowych operacji przy zachowaniu kompaktowych wymiarów obrabiarki.

Rzeczywista maksymalna długość obrabianego przedmiotu zależy od sposobu mocowania, zastosowanego oprzyrządowania oraz charakteru wykonywanej operacji.

Elektroniczna, bezstopniowa regulacja prędkości obrotowej

Tokarka DM 550 Vario M4P została wyposażona w elektroniczny układ umożliwiający płynną regulację prędkości obrotowej wrzeciona.

Operator ma do dyspozycji dwa zakresy:

• 50–1000 obr./min;

• 100–2000 obr./min.

Bezstopniowa regulacja umożliwia dostosowanie obrotów do właściwości obrabianego materiału, średnicy przedmiotu oraz geometrii zastosowanego narzędzia.

Niższy zakres może być wykorzystywany podczas obróbki elementów wymagających mniejszych prędkości obrotowych.

Wyższy zakres pozwala wykonywać operacje wymagające większych prędkości skrawania, z uwzględnieniem dopuszczalnych parametrów maszyny i oprzyrządowania.

Płynna regulacja jest szczególnie przydatna podczas częstej zmiany rodzaju wykonywanej operacji oraz obróbki elementów o zróżnicowanych średnicach.

Rozwiązanie to umożliwia dokładniejsze dostosowanie obrotów niż regulacja ograniczona wyłącznie do określonych prędkości mechanicznych.

Silnik 1,1 kW zasilany napięciem 230 V

Tokarka DM 550 Vario M4P została wyposażona w silnik elektryczny zasilany napięciem 230 V.

Moc oddawana silnika w trybie pracy ciągłej S1 wynosi 1,1 kW.

Moc podawana dla trybu S6 wynosi 1,5 kW.

Wartości te określają parametry napędu w różnych warunkach eksploatacji i nie powinny być traktowane jako dwie równoważne wartości mocy ciągłej.

Zasilanie napięciem 230 V zwiększa możliwości wykorzystania urządzenia w niewielkich warsztatach, pracowniach technicznych i placówkach szkoleniowych.

Połączenie napędu z elektroniczną regulacją prędkości umożliwia dostosowanie parametrów pracy do wykonywanych operacji tokarskich.

Precyzyjne łożyskowanie wrzeciona głównego

Wrzeciono główne tokarki DM 550 Vario M4P zostało osadzone na dwóch regulowanych łożyskach stożkowych.

Rozwiązanie to zapewnia odpowiednie warunki do przenoszenia obciążeń występujących podczas wykonywania operacji tokarskich.

Według deklaracji producenta współosiowość nosa wrzeciona jest lepsza niż 0,015 mm.

Parametr ten ma znaczenie podczas wykonywania operacji wymagających dokładnego prowadzenia przedmiotu obrabianego.

Regulowane łożyskowanie umożliwia utrzymanie odpowiednich warunków pracy układu wrzeciona zgodnie z zaleceniami dotyczącymi obsługi maszyny.

Precyzyjne łożyskowanie w połączeniu z odpowiednio dobranymi parametrami skrawania sprzyja uzyskiwaniu powtarzalnych rezultatów obróbki.

Przelot wrzeciona Ø 26 mm i stożek MK 4

Model DM 550 Vario M4P został wyposażony we wrzeciono główne z otworem przelotowym o średnicy 26 mm.

Rozwiązanie to umożliwia przeprowadzanie przez wrzeciennik materiałów prętowych o odpowiednio dobranej średnicy.

Jest szczególnie przydatne podczas wykonywania niewielkich elementów z materiałów dostarczanych w długich odcinkach.

Gniazdo we wrzecionie wykonano w standardzie Morse'a MK 4.

Umożliwia ono stosowanie odpowiednio dobranego oprzyrządowania kompatybilnego z tym standardem.

Przelot wrzeciona o średnicy 26 mm zwiększa elastyczność mocowania materiału i ułatwia organizację wybranych procesów technologicznych.

Śruba pociągowa – automatyczny posuw i gwintowanie

Tokarka DM 550 Vario M4P została standardowo wyposażona w śrubę pociągową.

Element ten umożliwia realizację automatycznego posuwu wzdłużnego oraz wykonywanie operacji gwintowania.

Zastosowanie śruby pociągowej zwiększa funkcjonalność obrabiarki podczas wykonywania różnorodnych zadań technologicznych.

Automatyczny posuw wzdłużny umożliwia prowadzenie narzędzia wzdłuż obrabianego przedmiotu z odpowiednio dobraną prędkością.

Funkcja ta jest szczególnie przydatna podczas toczenia wałów, osi i innych elementów cylindrycznych.

Podczas gwintowania śruba pociągowa zapewnia synchronizację ruchu suportu z obrotami wrzeciona, umożliwiając wykonywanie gwintów o odpowiednio dobranym skoku.

Sześć ustawień posuwu wzdłużnego

Tokarka DM 550 Vario M4P oferuje sześć ustawień automatycznego posuwu wzdłużnego.

Zakres regulacji wynosi od 0,07 do 0,4 mm/obr.

Możliwość zmiany posuwu pozwala dostosować parametry obróbki do rodzaju materiału, geometrii narzędzia oraz wymaganej jakości powierzchni.

Niższe wartości mogą być wykorzystywane podczas operacji wymagających dokładniejszego prowadzenia narzędzia.

Wyższe wartości umożliwiają wykonywanie operacji z większym posuwem, z uwzględnieniem możliwości maszyny.

Automatyczny posuw ogranicza konieczność ręcznego przemieszczania suportu podczas wykonywania odpowiednio dobranych operacji toczenia wzdłużnego.

Wykonywanie gwintów metrycznych i calowych

Tokarka DM 550 Vario M4P umożliwia wykonywanie gwintów metrycznych i calowych.

Do dyspozycji operatora pozostaje 21 ustawień gwintów metrycznych o skoku od 0,2 do 4 mm.

Zakres gwintów calowych obejmuje 21 ustawień od 8 do 56 zwojów na cal.

Takie możliwości pozwalają wykorzystywać urządzenie podczas wykonywania elementów wymagających różnych połączeń gwintowych.

Funkcja gwintowania jest szczególnie przydatna podczas produkcji części zamiennych, naprawy urządzeń oraz realizacji prac związanych z utrzymaniem ruchu.

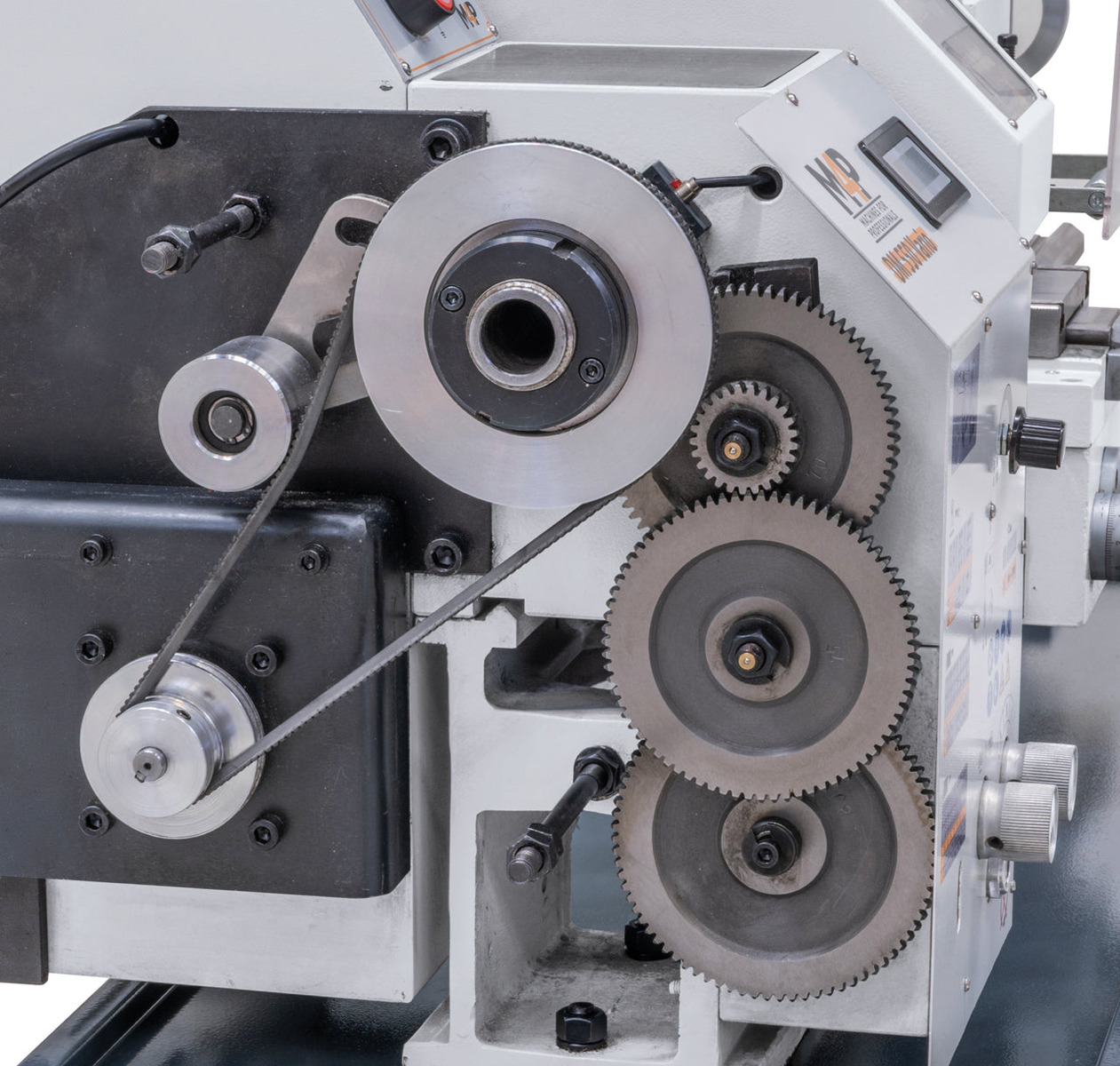

Standardowe koła zmianowe umożliwiają przygotowanie odpowiednich ustawień mechanizmu zgodnie z wymaganiami wykonywanej operacji.

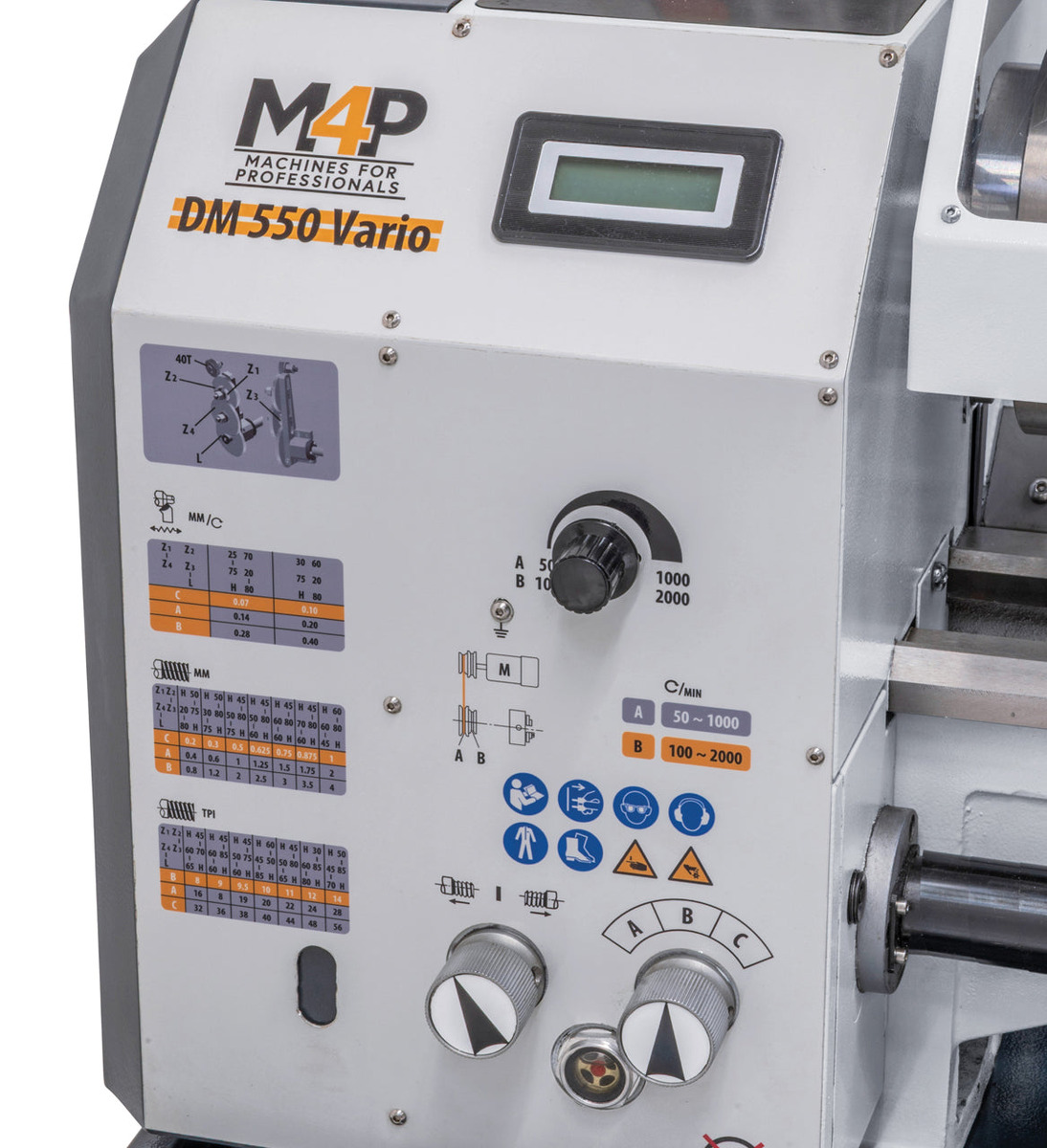

Cyfrowy wskaźnik prędkości obrotowej

Tokarka DM 550 Vario M4P została wyposażona w cyfrowy wskaźnik prędkości obrotowej wrzeciona.

Rozwiązanie to umożliwia bieżące kontrolowanie aktualnych obrotów podczas pracy.

Jest szczególnie przydatne podczas korzystania z elektronicznej, bezstopniowej regulacji prędkości.

Operator może sprawdzić aktualną prędkość obrotową i odpowiednio dostosować ją do wykonywanej operacji.

Cyfrowy wskaźnik prędkości obrotowej nie jest cyfrowym wyświetlaczem pozycji narzędzia.

Czterostanowiskowy imak narzędziowy

Wyposażenie standardowe tokarki DM 550 Vario M4P obejmuje czterostanowiskowy imak narzędziowy.

Rozwiązanie to umożliwia przygotowanie kilku narzędzi do wykonywania kolejnych operacji tokarskich.

Operator może zmieniać wykorzystywane narzędzie poprzez odpowiednie ustawienie imaka.

Ogranicza to konieczność każdorazowego demontażu i ponownego mocowania noży tokarskich.

Imak czterostanowiskowy jest szczególnie przydatny podczas wykonywania elementów wymagających kilku kolejnych operacji skrawania.

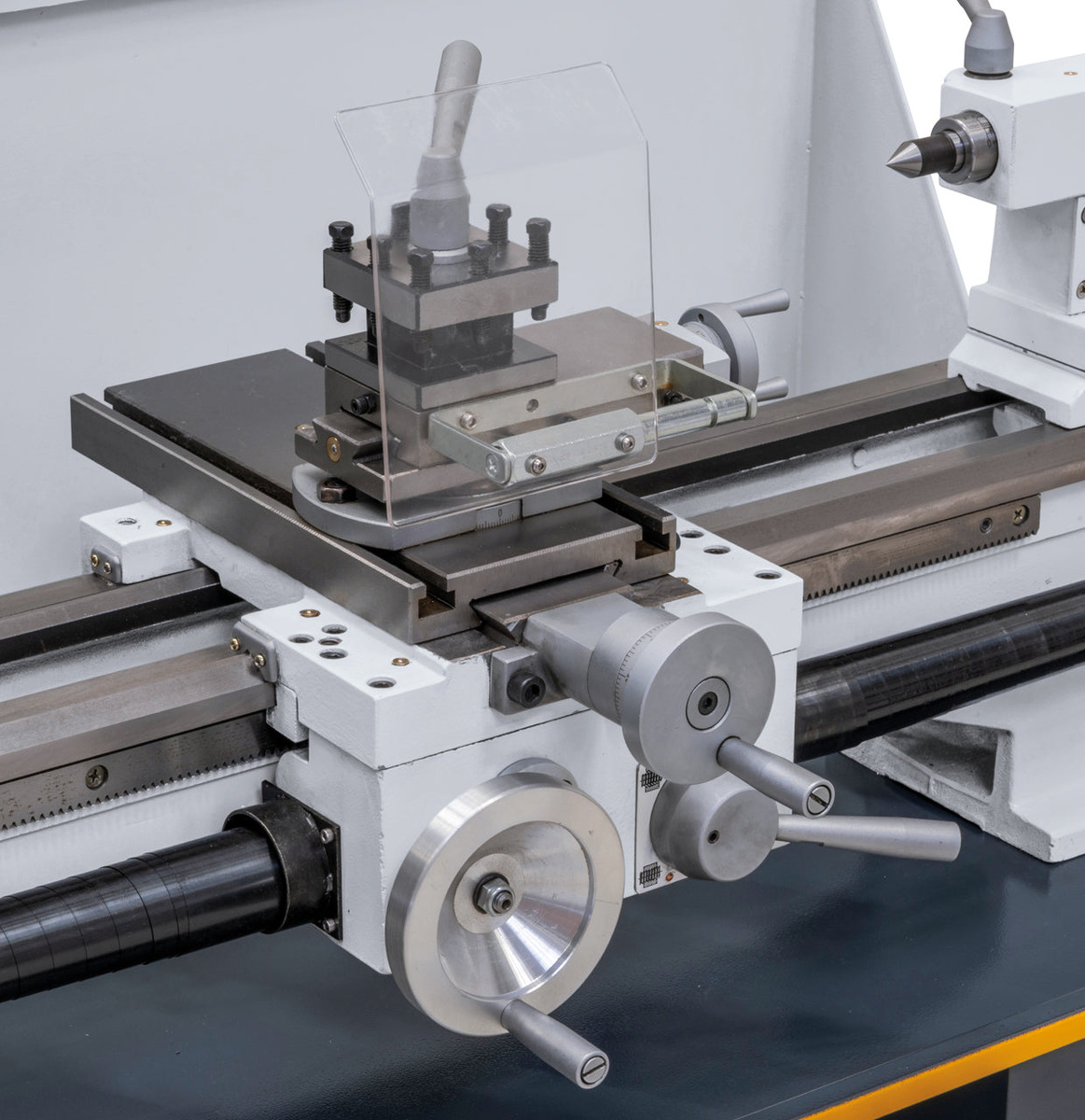

Suport poprzeczny i suport górny

Tokarka DM 550 Vario M4P została wyposażona w suport poprzeczny z suportem górnym.

Układ ten umożliwia odpowiednie ustawianie i prowadzenie narzędzia podczas wykonywania różnorodnych operacji tokarskich.

Suport poprzeczny pozwala realizować ruch narzędzia w kierunku poprzecznym względem osi obrabianego przedmiotu.

Suport górny zwiększa możliwości ustawiania narzędzia podczas wykonywania odpowiednio dobranych operacji technologicznych.

Rozwiązanie to zwiększa uniwersalność maszyny i umożliwia wykonywanie detali o zróżnicowanej geometrii.

Uchwyt trójszczękowy Ø 125 mm

Standardowe wyposażenie tokarki DM 550 Vario M4P obejmuje uchwyt trójszczękowy BC3 o średnicy 125 mm.

Uchwyt umożliwia mocowanie odpowiednio dobranych przedmiotów obrabianych, szczególnie elementów o przekroju okrągłym.

Rozwiązanie to sprawdza się podczas wykonywania wielu typowych operacji tokarskich.

Dobór sposobu mocowania powinien uwzględniać geometrię i masę przedmiotu, parametry skrawania oraz wymagania dotyczące bezpieczeństwa pracy.

Konik z pinolą MK 2

Tokarka DM 550 Vario M4P została wyposażona w konik z pinolą o maksymalnym wysuwie 60 mm.

Gniazdo pinoli wykonano w standardzie Morse'a MK 2.

Rozwiązanie to umożliwia stosowanie odpowiednio dobranych kłów oraz innego oprzyrządowania kompatybilnego z tym standardem.

Konik pozwala podpierać przedmioty podczas toczenia pomiędzy kłami.

Może być również wykorzystywany podczas wykonywania odpowiednio dobranych operacji technologicznych z zastosowaniem narzędzi osadzanych w pinoli.

Kompaktowa konstrukcja i organizacja stanowiska

Tokarka DM 550 Vario M4P ma wymiary 1120 × 580 × 480 mm i waży około 130 kg.

Takie gabaryty umożliwiają organizację stanowiska roboczego w warsztatach o ograniczonej powierzchni.

Jednocześnie masa obrabiarki wymaga zastosowania odpowiednio wytrzymałego i stabilnego stanowiska.

Podczas instalacji należy uwzględnić wymagania dotyczące posadowienia i wypoziomowania maszyny.

Standardowe wyposażenie obejmuje osłonę uchwytu tokarskiego, osłonę wrzeciona oraz tylny ekran na wióry.

Elementy te wspomagają zabezpieczenie stanowiska podczas wykonywania operacji tokarskich.

Zastosowanie

Tokarka stołowa DM 550 Vario M4P przeznaczona jest do wykonywania różnorodnych operacji tokarskich na elementach metalowych oraz odpowiednio dobranych tworzywach sztucznych.

Urządzenie znajduje zastosowanie podczas:

• toczenia wałów, osi i tulei;

• wykonywania elementów cylindrycznych;

• produkcji niewielkich i średnich części mechanicznych;

• wykonywania operacji toczenia wzdłużnego i poprzecznego;

• nacinania gwintów metrycznych i calowych;

• obróbki materiałów prętowych;

• wykonywania części zamiennych;

• regeneracji elementów mechanicznych;

• realizacji prac remontowych;

• produkcji jednostkowej i małoseryjnej;

• prowadzenia praktycznych szkoleń z zakresu konwencjonalnej obróbki metali.

Dzięki kompaktowej konstrukcji, elektronicznej regulacji prędkości oraz automatycznemu posuwowi wzdłużnemu tokarka DM 550 Vario M4P sprawdza się w warsztatach wymagających uniwersalnej obrabiarki do wykonywania różnorodnych zadań technologicznych.

Tokarka DM 550 Vario M4P łączy kompaktową konstrukcję z funkcjonalnością obrabiarki konwencjonalnej wyposażonej w elektroniczną regulację prędkości oraz automatyczny posuw wzdłużny.

Rozstaw kłów 550 mm i maksymalna średnica toczenia nad łożem 250 mm zapewniają przestrzeń roboczą odpowiednią do wykonywania wielu typowych części mechanicznych.

Elektroniczna, bezstopniowa regulacja prędkości w dwóch zakresach pozwala dostosować obroty do właściwości materiału oraz rodzaju wykonywanej operacji.

Precyzyjne łożyskowanie wrzeciona głównego sprzyja dokładnej obróbce, natomiast śruba pociągowa umożliwia realizację automatycznego posuwu wzdłużnego i nacinanie gwintów metrycznych oraz calowych.

Zasilanie napięciem 230 V ułatwia wykorzystanie urządzenia w niewielkich warsztatach i pracowniach technicznych.

Cyfrowy wskaźnik prędkości obrotowej, czterostanowiskowy imak narzędziowy i uchwyt trójszczękowy zwiększają funkcjonalność maszyny podczas codziennej eksploatacji.

DM 550 Vario M4P stanowi praktyczne rozwiązanie dla warsztatów mechanicznych, narzędziowni, zakładów naprawczych oraz placówek szkoleniowych poszukujących kompaktowej tokarki do metalu z płynną regulacją obrotów.

Zakres dostawy

• Uchwyt 3-szczękowy BC3-125 mm
• Kły stałe
• Koła zmianowe
• Imak 4-nożowy
• Suport poprzeczny z szufladką narzędziową
• Cyfrowy wskaźnik prędkości obrotowej
• Osłona na uchwyt tokarski
• Osłona tylna (ekran na wióry)
• Osłona wrzeciona
• Narzędzia startowe
