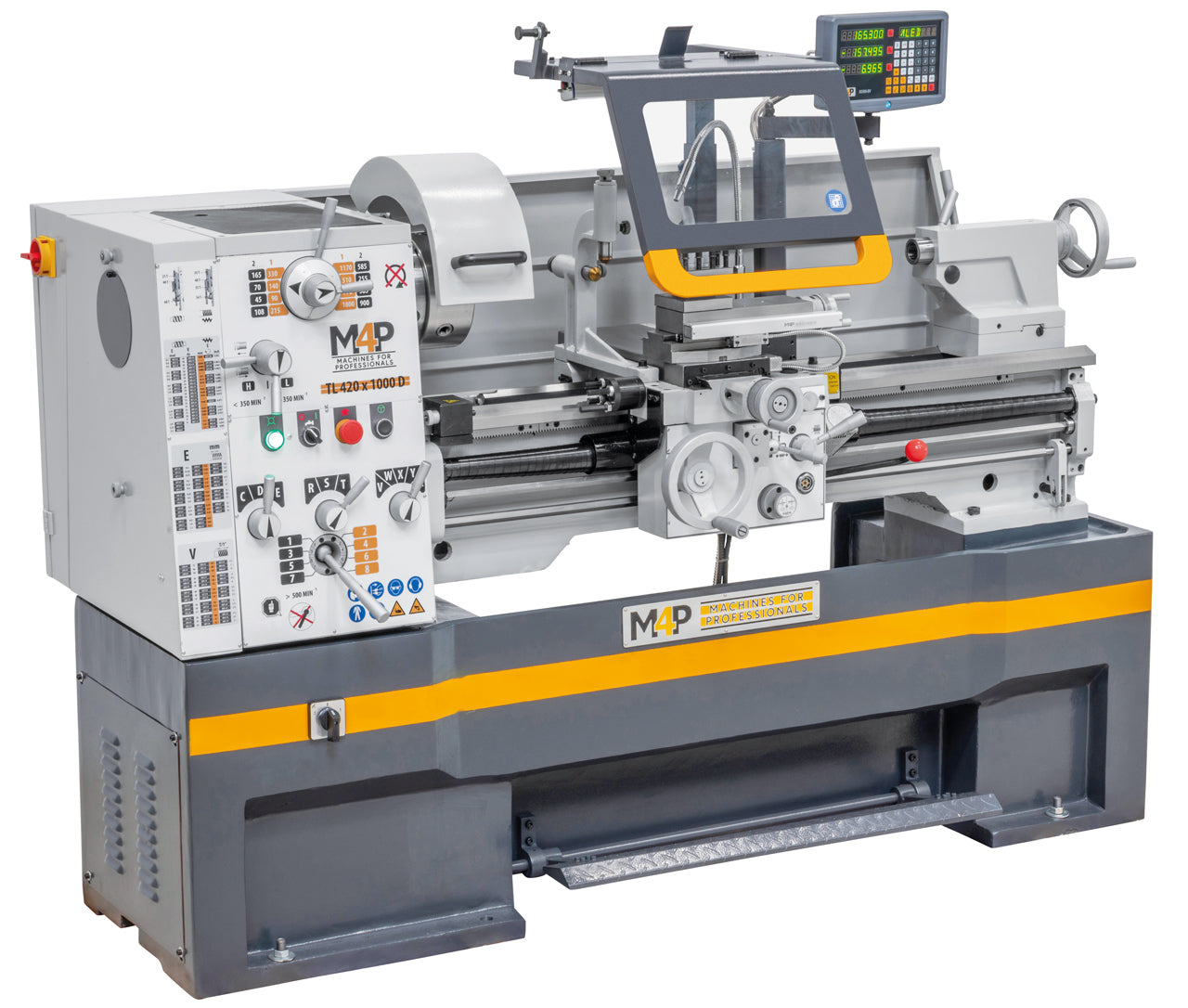

Tokarka uniwersalna do metalu TL 420 x 1000 D M4P

Tokarka uniwersalna do metalu TL 420 × 1000 D M4P to profesjonalna obrabiarka konwencjonalna przeznaczona do precyzyjnej obróbki wałów, osi, tulei oraz innych elementów metalowych. Dzięki rozstawowi kłów wynoszącemu 1000 mm, maksymalnej średnicy toczenia nad łożem 420 mm oraz silnikowi o mocy 2,2/3,3 kW urządzenie znajduje zastosowanie w zakładach produkcyjnych, warsztatach mechanicznych, narzędziowniach oraz przedsiębiorstwach zajmujących się regeneracją części maszyn.

Model TL 420 × 1000 D został zaprojektowany z myślą o ekonomicznej produkcji jednostkowej i małoseryjnej. Łoże o szerokości 250 mm zapewnia stabilne prowadzenie suportu, natomiast konstrukcja obrabiarki umożliwia wykonywanie różnorodnych operacji tokarskich. Masa maszyny wynosząca około 1325 kg sprzyja stabilności podczas pracy.

Przelot wrzeciona o średnicy 52 mm umożliwia przeprowadzanie przez wrzeciennik długich prętów oraz innych materiałów o odpowiednio dobranej średnicy. W połączeniu z rozstawem kłów wynoszącym 1000 mm zapewnia to szerokie możliwości obróbki elementów wykorzystywanych w budowie maszyn i urządzeń przemysłowych.

Tokarkę wyposażono w 16-stopniową regulację prędkości obrotowej wrzeciona w zakresie od 45 do 1800 obr./min. Rozbudowany układ posuwów oraz możliwość wykonywania gwintów metrycznych i calowych pozwalają dostosować parametry pracy do rodzaju obrabianego materiału, zastosowanego narzędzia i charakteru wykonywanej operacji.

Istotną zaletą modelu TL 420 × 1000 D jest ogranicznik rewolwerowy z precyzyjną regulacją, umożliwiający powtarzalne pozycjonowanie podczas obróbki kolejnych elementów. Standardowy trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V ułatwia kontrolowanie ustawień, a przestawny konik z precyzyjną skalą zwiększa możliwości wykonywania operacji toczenia stożkowego.

Tokarka TL 420 × 1000 D M4P łączy odpowiednią przestrzeń roboczą, rozbudowane możliwości regulacji oraz bogate wyposażenie standardowe. Stanowi funkcjonalne rozwiązanie dla przedsiębiorstw poszukujących uniwersalnej tokarki konwencjonalnej do produkcji jednostkowej, małoseryjnej i prac remontowych.

Najważniejsze cechy i zalety

• Rozstaw kłów 1000 mm – umożliwia obróbkę wałów, osi, tulei i innych elementów cylindrycznych.

• Maksymalna średnica toczenia nad łożem 420 mm – zapewnia możliwość obróbki detali o znacznych średnicach.

• Średnica toczenia w wybraniu łoża 580 mm – zwiększa możliwości obróbki elementów o dużych gabarytach.

• Średnica toczenia nad suportem poprzecznym 250 mm – zapewnia odpowiednią przestrzeń do wykonywania różnorodnych operacji.

• Przelot wrzeciona Ø 52 mm – umożliwia przeprowadzanie długich materiałów przez wrzeciennik.

• Silnik o mocy 2,2/3,3 kW – zapewnia napęd dostosowany do zróżnicowanych zastosowań warsztatowych.

• 16 prędkości obrotowych w zakresie 45–1800 obr./min – umożliwia dobór parametrów skrawania.

• Łoże o szerokości 250 mm – stanowi stabilną podstawę układu prowadzenia suportu.

• Ogranicznik rewolwerowy z precyzyjną regulacją – ułatwia powtarzalne pozycjonowanie podczas produkcji małoseryjnej.

• Przestawny konik z precyzyjną skalą 0,02 mm – umożliwia kontrolowane ustawianie konika podczas toczenia stożkowego.

• Trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V – usprawnia kontrolowanie położenia narzędzia.

• Uchwyt trójszczękowy Ø 200 mm – umożliwia mocowanie odpowiednio dobranych przedmiotów obrabianych.

• Czterostanowiskowy imak narzędziowy – pozwala przygotować kilka narzędzi do wykonywania kolejnych operacji.

• Podtrzymka stała i ruchoma – zapewniają dodatkowe możliwości podpierania długich elementów.

• Mikrometryczny ogranicznik wzdłużny – ułatwia wykonywanie operacji wymagających powtarzalnego ustawienia przesuwu.

• Silnik z hamulcem elektromagnetycznym – umożliwia zatrzymywanie napędu zgodnie z konstrukcją maszyny.

• Pedał nożny z funkcją hamowania – zwiększa ergonomię obsługi.

• Sprzęgło przeciążeniowe – stanowi dodatkowy element ochrony mechanizmów obrabiarki.

• Układ chłodzenia i oświetlenie LED – zwiększają funkcjonalność stanowiska roboczego.

• Bogate wyposażenie standardowe – obejmuje podstawowe oprzyrządowanie niezbędne do realizacji wielu operacji tokarskich.

Rozstaw kłów 1000 mm – uniwersalna przestrzeń robocza

Jednym z najważniejszych parametrów tokarki TL 420 × 1000 D M4P jest rozstaw kłów wynoszący 1000 mm.

Przestrzeń robocza umożliwia mocowanie i obróbkę wałów, osi oraz innych elementów cylindrycznych wykorzystywanych w budowie maszyn, urządzeń przemysłowych i instalacji mechanicznych.

Wysokość kłów wynosi 210 mm, co przekłada się na maksymalną średnicę toczenia nad łożem równą 420 mm.

Tokarka umożliwia również obróbkę elementów o średnicy do 250 mm nad suportem poprzecznym.

Połączenie tych parametrów pozwala realizować różnorodne operacje tokarskie, zarówno podczas wykonywania pojedynczych detali, jak i produkcji niewielkich serii.

Model TL 420 × 1000 D jest szczególnie przydatny w warsztatach, w których wymagane jest połączenie odpowiedniej średnicy toczenia z umiarkowaną długością obrabiarki.

W porównaniu z wariantem TL 420 × 1500 D model z rozstawem kłów 1000 mm zajmuje mniej miejsca, zachowując podstawowe możliwości obróbki elementów o dużych średnicach.

Rzeczywista maksymalna długość obrabianego przedmiotu zależy od sposobu mocowania, zastosowanego oprzyrządowania oraz charakteru wykonywanej operacji.

Średnica toczenia do 580 mm w wybraniu łoża

Tokarka TL 420 × 1000 D M4P została wyposażona w wybranie łoża umożliwiające obróbkę elementów o średnicy do 580 mm.

Rozwiązanie to zwiększa możliwości technologiczne obrabiarki podczas wykonywania detali o dużych średnicach.

Jest szczególnie przydatne podczas toczenia tarcz, kołnierzy oraz innych części maszyn wymagających zwiększonej przestrzeni roboczej w pobliżu wrzeciennika.

Maksymalna średnica toczenia nad standardową częścią łoża wynosi 420 mm, natomiast nad suportem poprzecznym 250 mm.

Wybranie łoża pozwala zwiększyć dopuszczalną średnicę obrabianego elementu w określonym obszarze roboczym.

Należy pamiętać, że możliwość toczenia elementów o średnicy 580 mm dotyczy obszaru wybrania łoża, a nie całej długości roboczej tokarki.

Przelot wrzeciona Ø 52 mm

Model TL 420 × 1000 D M4P został wyposażony we wrzeciono główne z otworem przelotowym o średnicy 52 mm.

Przelot wrzeciona umożliwia przeprowadzanie przez wrzeciennik długich prętów oraz innych materiałów o odpowiednio dobranej średnicy.

Rozwiązanie to zwiększa funkcjonalność maszyny podczas produkcji detali z materiałów dostarczanych w długich odcinkach.

Jest szczególnie przydatne podczas wykonywania wałów, tulei oraz innych części maszyn wymagających wieloetapowej obróbki.

Możliwość przeprowadzenia materiału przez wrzeciono ułatwia organizację procesu technologicznego i pozwala dostosować sposób mocowania do wymiarów konkretnego przedmiotu.

Wrzeciono wyposażono w mocowanie zgodne ze standardem DIN 55029 D1-6.

Umożliwia ono stosowanie odpowiednio dobranego wyposażenia mocującego kompatybilnego z tym standardem.

Silnik o mocy 2,2/3,3 kW i 16-stopniowa regulacja prędkości

Tokarka TL 420 × 1000 D M4P została wyposażona w silnik o dwóch wartościach mocy: 2,2 i 3,3 kW.

Napęd umożliwia wykonywanie różnorodnych operacji tokarskich, a odpowiednio dobrana prędkość obrotowa pozwala dostosować parametry skrawania do charakteru obrabianego materiału.

Do dyspozycji operatora pozostaje 16 prędkości obrotowych wrzeciona w zakresie od 45 do 1800 obr./min.

Wielostopniowa regulacja umożliwia dostosowanie prędkości obrotowej do średnicy przedmiotu, rodzaju obrabianego materiału oraz zastosowanego narzędzia skrawającego.

Niższe prędkości mogą być wykorzystywane podczas obróbki elementów o większych średnicach.

Wyższe ustawienia umożliwiają wykonywanie operacji wymagających większej prędkości obrotowej, pod warunkiem zachowania parametrów dopuszczalnych dla zastosowanego oprzyrządowania.

Silnik wyposażono w hamulec elektromagnetyczny, który współpracuje z układem zatrzymywania napędu.

Połączenie silnika o mocy 2,2/3,3 kW i szerokiego zakresu prędkości zwiększa uniwersalność maszyny podczas produkcji jednostkowej i małoseryjnej.

Łoże o szerokości 250 mm

Tokarka TL 420 × 1000 D M4P została wyposażona w łoże o szerokości 250 mm.

Konstrukcja ta stanowi podstawę układu prowadzenia suportu i zapewnia odpowiednie warunki do wykonywania różnorodnych operacji tokarskich.

Odpowiednia sztywność łoża ma szczególne znaczenie podczas obróbki przedmiotów o znacznych wymiarach oraz wykonywania operacji wymagających przemieszczania suportu.

Stabilne prowadzenie narzędzia sprzyja ograniczaniu niepożądanych drgań, które mogą wpływać na jakość powierzchni i dokładność wymiarową obrabianych elementów.

Masa maszyny wynosząca około 1325 kg dodatkowo wspomaga stabilność całej konstrukcji.

Podczas instalacji obrabiarki należy zapewnić odpowiednie warunki transportu, posadowienia i wypoziomowania.

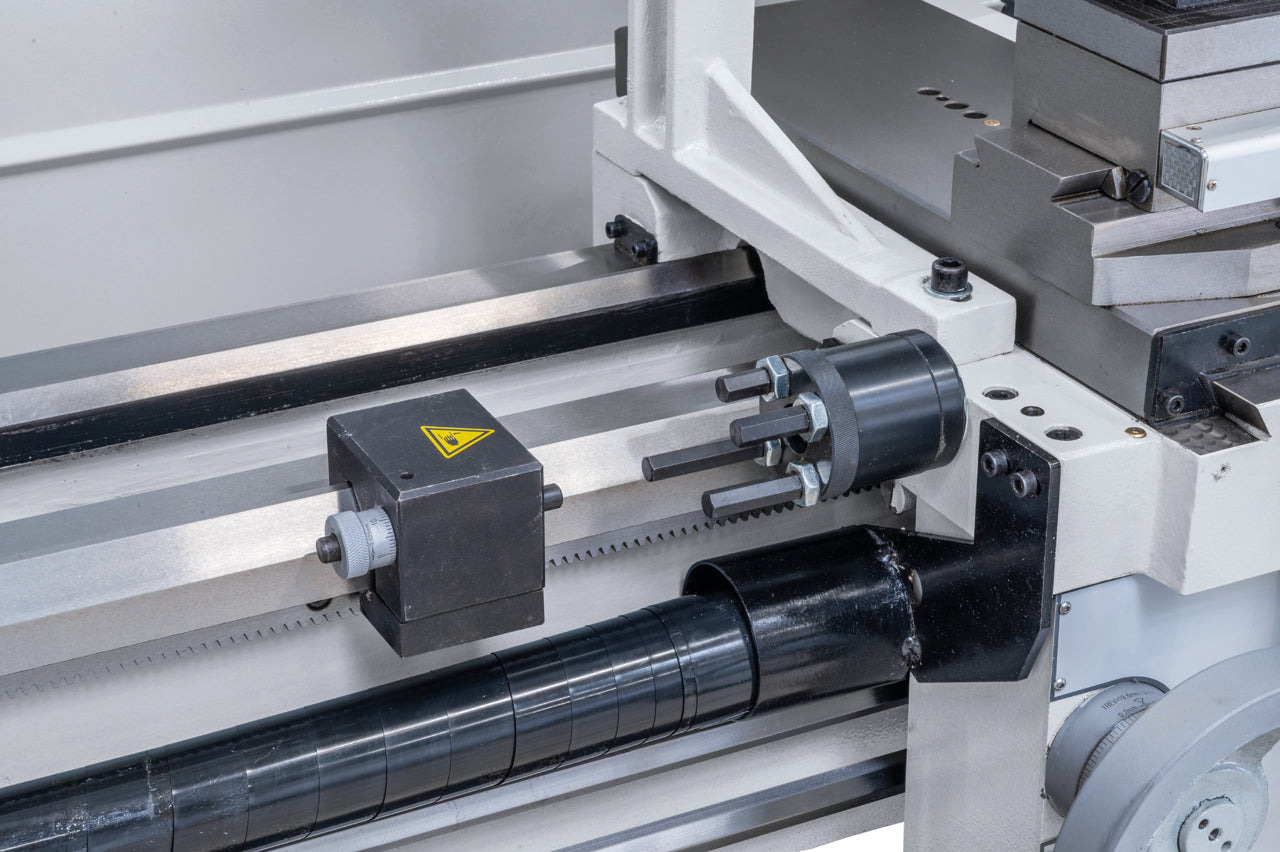

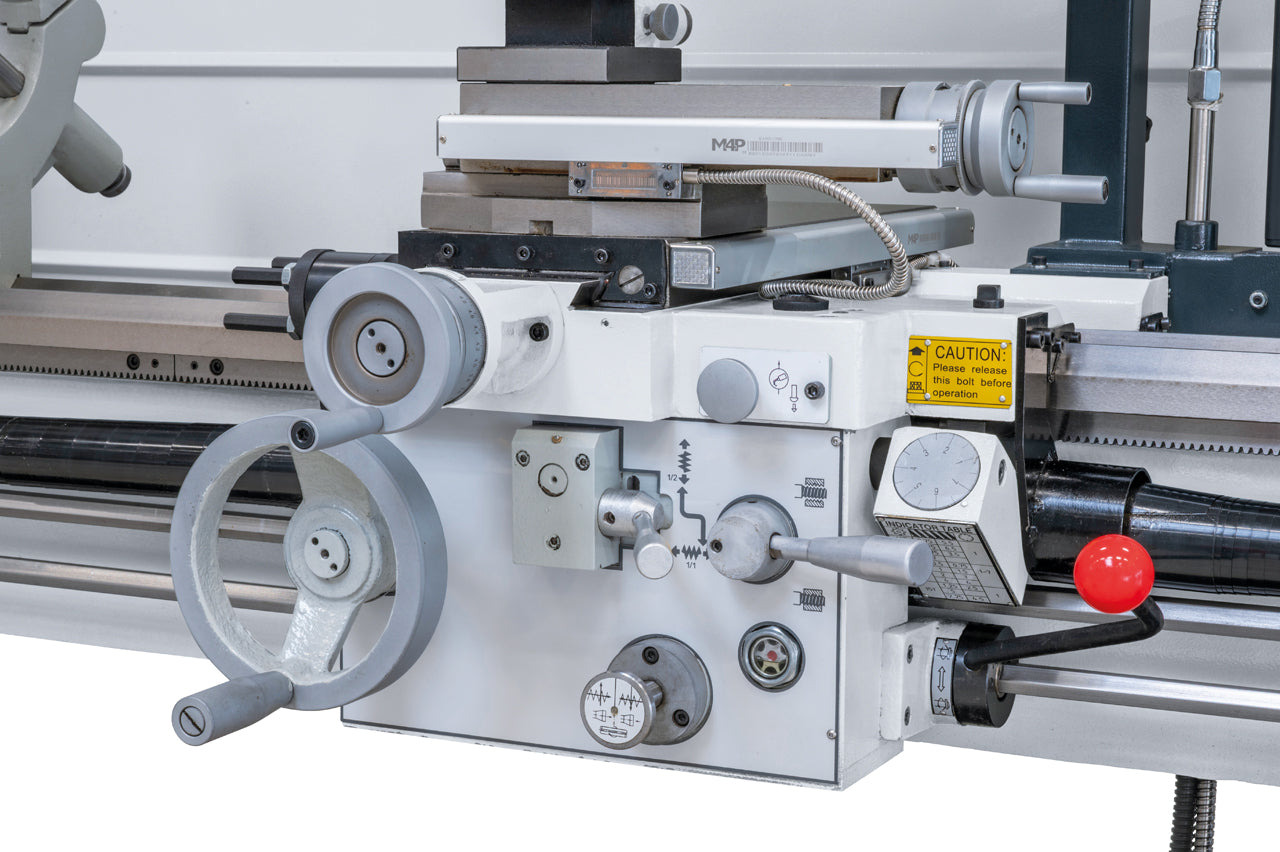

Ogranicznik rewolwerowy z precyzyjną regulacją

Jednym z charakterystycznych elementów wyposażenia tokarki TL 420 × 1000 D M4P jest ogranicznik rewolwerowy z precyzyjną regulacją.

Rozwiązanie to umożliwia przygotowanie kilku ustawień ograniczających przesuw suportu podczas wykonywania kolejnych operacji technologicznych.

Jest szczególnie przydatne podczas produkcji małoseryjnej, gdzie zachodzi konieczność obróbki wielu identycznych elementów.

Możliwość precyzyjnego ustawienia ogranicznika ułatwia zachowanie powtarzalności pozycjonowania.

Operator może przygotować odpowiednie pozycje robocze, a następnie wykorzystywać je podczas obróbki kolejnych przedmiotów.

Ogranicznik rewolwerowy pozwala ograniczyć czas potrzebny na ponowne ustawianie maszyny.

W połączeniu z cyfrowym wyświetlaczem pozycji zwiększa funkcjonalność obrabiarki podczas wykonywania powtarzalnych operacji.

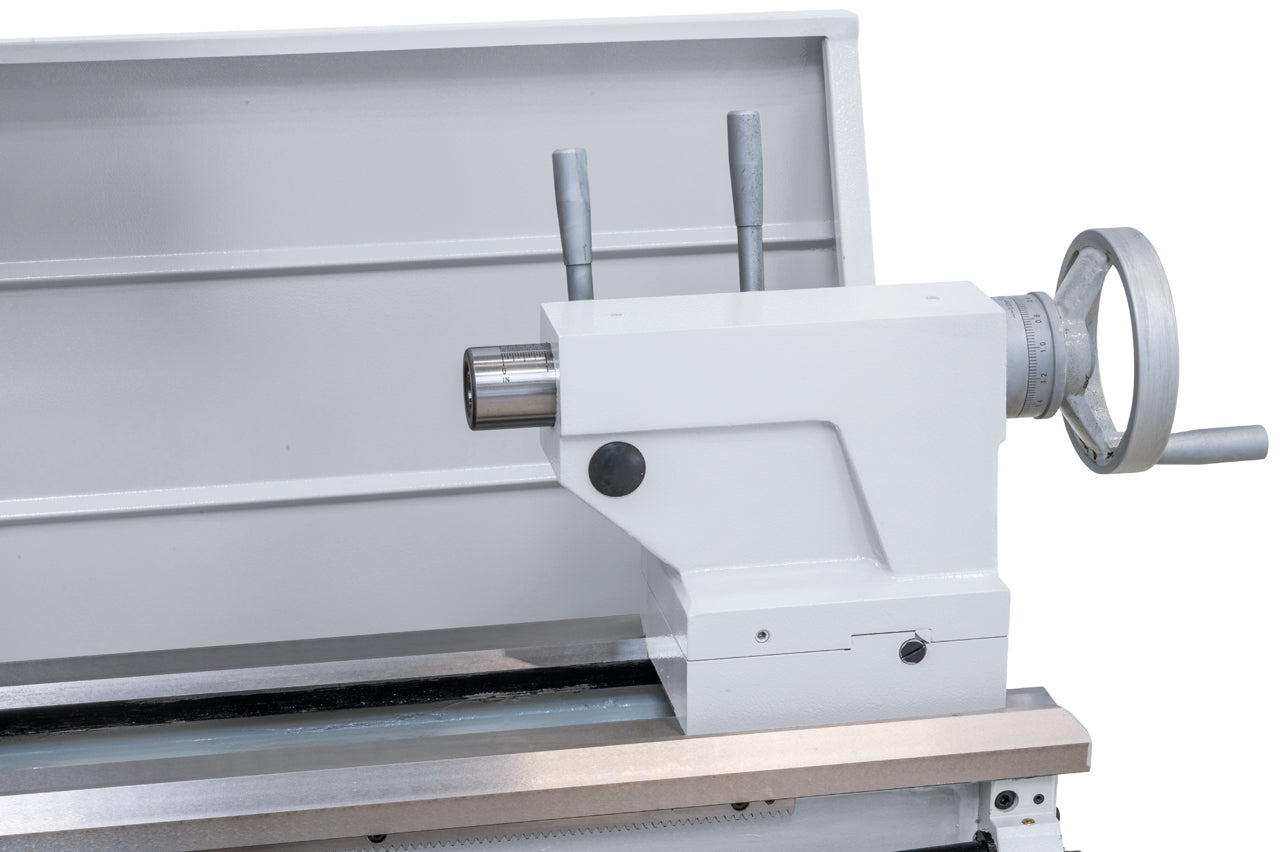

Przestawny konik do toczenia stożkowego

Tokarka TL 420 × 1000 D M4P została wyposażona w przestawny konik umożliwiający wykonywanie operacji toczenia stożkowego.

Konik posiada pokrętło oraz regulowaną skalę precyzyjną o rozdzielczości 0,02 mm.

Rozwiązanie to ułatwia kontrolowanie ustawienia konika podczas przygotowywania maszyny do obróbki stożków.

Przestawienie konika umożliwia wykonywanie odpowiednio dobranych operacji toczenia stożkowego na przedmiotach mocowanych pomiędzy kłami.

Funkcja ta zwiększa uniwersalność obrabiarki podczas produkcji elementów wykorzystywanych w budowie maszyn.

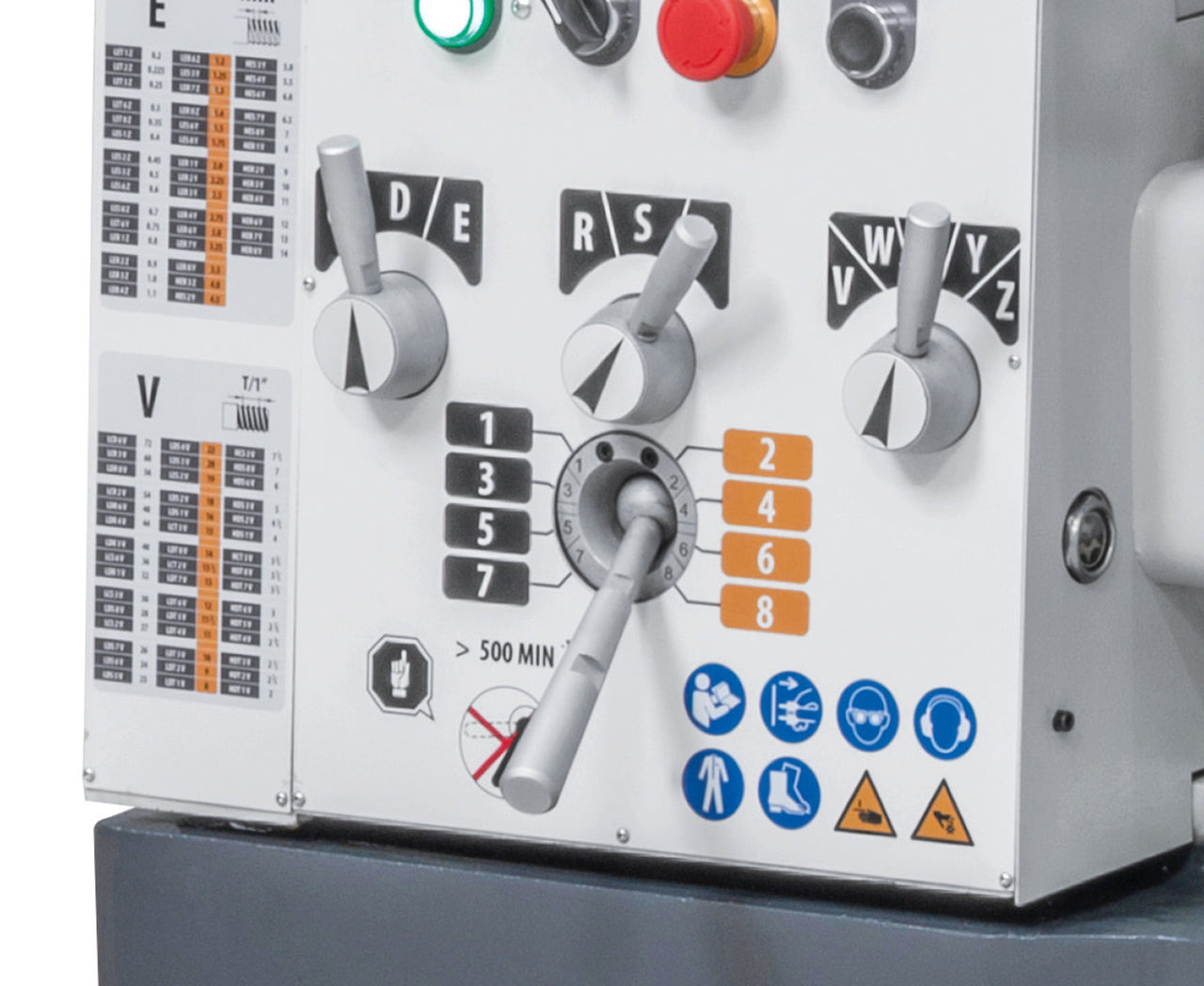

Szeroki zakres posuwów i wykonywanie gwintów

Tokarka TL 420 × 1000 D M4P oferuje rozbudowany zakres posuwów oraz możliwość wykonywania gwintów metrycznych i calowych.

Do dyspozycji operatora pozostaje 17 ustawień posuwu wzdłużnego w zakresie od 0,05 do 1,7 mm/obr.

Posuw poprzeczny można regulować w 17 stopniach, w zakresie od 0,025 do 0,85 mm/obr.

Tak szeroki wybór parametrów pozwala dostosować warunki skrawania do rodzaju wykonywanej operacji i właściwości obrabianego materiału.

Maszyna umożliwia wykonywanie gwintów metrycznych w 42 ustawieniach, obejmujących skoki od 0,2 do 14 mm.

Zakres gwintów calowych obejmuje 45 ustawień od 2 do 72 zwojów na cal.

Rozbudowane możliwości regulacji zwiększają uniwersalność tokarki podczas produkcji części maszyn i elementów wymagających połączeń gwintowych.

Trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V

Wyposażenie standardowe tokarki obejmuje trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V.

Urządzenie umożliwia operatorowi kontrolowanie położenia narzędzia podczas wykonywania operacji tokarskich.

Cyfrowy odczyt ułatwia ustawianie wymiarów oraz wykonywanie zadań wymagających powtarzalnego pozycjonowania.

Rozwiązanie to jest szczególnie przydatne podczas produkcji jednostkowej i małoseryjnej, gdzie często zachodzi konieczność zmiany wymiarów obrabianych elementów.

W połączeniu z ogranicznikiem rewolwerowym wyświetlacz zwiększa komfort codziennej obsługi maszyny.

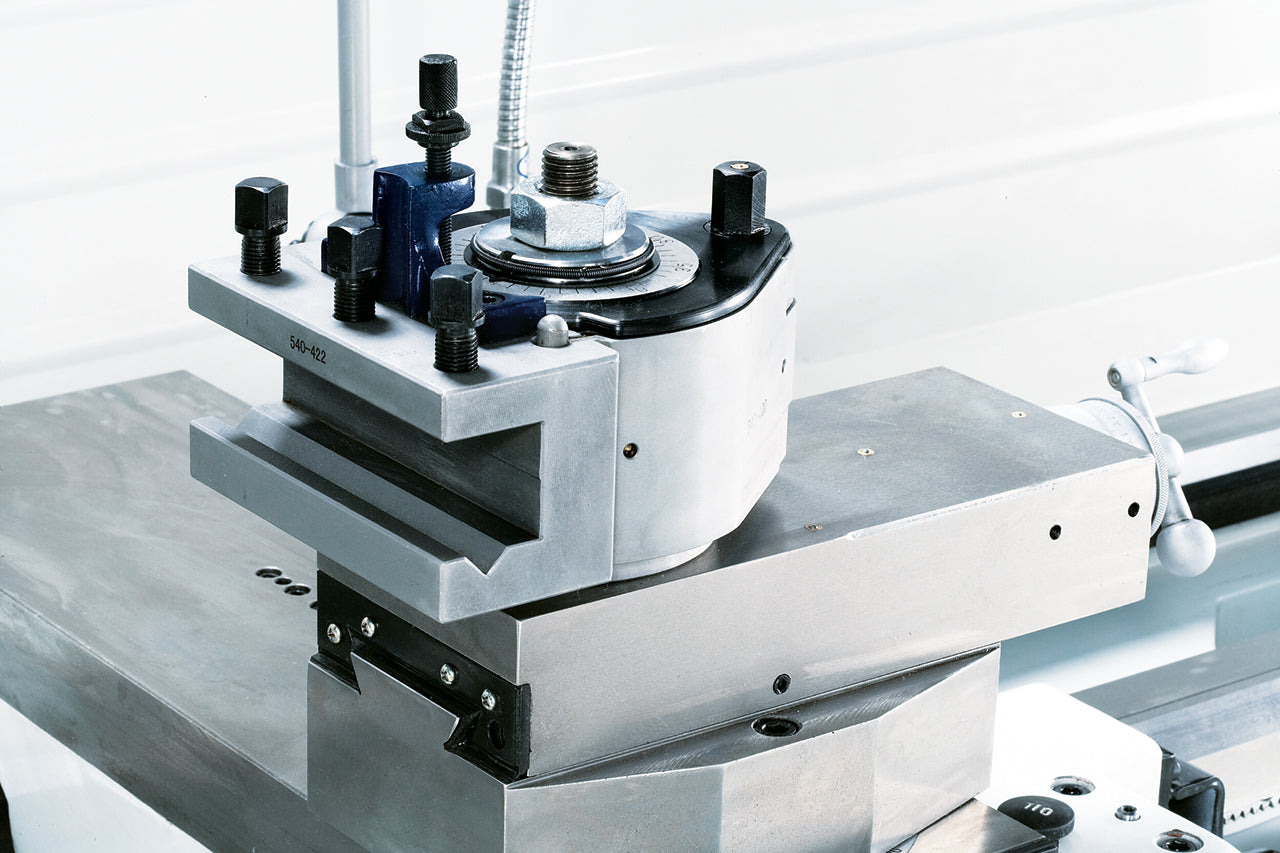

Czterostanowiskowy imak narzędziowy

Tokarka TL 420 × 1000 D M4P została wyposażona w czterostanowiskowy imak narzędziowy.

Rozwiązanie to umożliwia przygotowanie kilku narzędzi do wykonywania kolejnych operacji technologicznych.

Operator może zmieniać wykorzystywane narzędzie poprzez odpowiednie ustawienie imaka.

Ogranicza to konieczność każdorazowego demontażu i ponownego mocowania noży tokarskich.

Imak czterostanowiskowy jest szczególnie przydatny podczas wykonywania detali wymagających kilku kolejnych operacji skrawania.

Wyposażenie obejmuje również osłonę imaka, która stanowi element zabezpieczenia stanowiska roboczego.

Uchwyt trójszczękowy Ø 200 mm i tarcza mocująca

Standardowy zakres dostawy tokarki obejmuje uchwyt trójszczękowy BC3 o średnicy 200 mm z mocowaniem D6.

Uchwyt umożliwia mocowanie odpowiednio dobranych przedmiotów obrabianych, szczególnie elementów o przekroju okrągłym.

Dodatkowo tokarka dostarczana jest z tarczą mocującą o średnicy 350 mm.

Wyposażenie to zwiększa możliwości przygotowania stanowiska do obróbki elementów o różnych kształtach i wymiarach.

Dobór sposobu mocowania powinien uwzględniać geometrię i masę przedmiotu, parametry obróbki oraz wymagania dotyczące bezpieczeństwa pracy.

Podtrzymka stała i ruchoma

Wyposażenie standardowe tokarki TL 420 × 1000 D M4P obejmuje podtrzymkę stałą oraz podtrzymkę ruchomą.

Podtrzymka stała umożliwia dodatkowe podparcie długich elementów podczas wykonywania operacji tokarskich.

Jej maksymalny prześwit wynosi 135 mm.

Podtrzymka ruchoma o maksymalnym prześwicie 65 mm umożliwia podpieranie przedmiotu w pobliżu strefy skrawania podczas przemieszczania suportu.

Rozwiązania te mają szczególne znaczenie podczas toczenia wałów i innych elementów o stosunkowo niewielkiej sztywności.

Odpowiednie podparcie pomaga ograniczać ugięcia i drgania materiału podczas obróbki.

Konik z pinolą MK 4

Tokarka TL 420 × 1000 D M4P została wyposażona w konik z pinolą o średnicy 50 mm.

Maksymalny wysuw pinoli wynosi 125 mm, natomiast jej gniazdo wykonano w standardzie Morse'a MK 4.

Rozwiązanie to umożliwia stosowanie odpowiednio dobranych kłów oraz innego oprzyrządowania przeznaczonego do mocowania w stożku Morse'a.

Konik pozwala podpierać przedmioty podczas toczenia pomiędzy kłami.

Dodatkową zaletą jest możliwość jego przestawienia podczas wykonywania operacji toczenia stożkowego.

Mikrometryczny ogranicznik wzdłużny

Wyposażenie standardowe tokarki obejmuje mikrometryczny ogranicznik wzdłużny.

Rozwiązanie to umożliwia precyzyjne ustawianie ograniczenia przesuwu podczas wykonywania odpowiednio dobranych operacji tokarskich.

Jest szczególnie przydatne podczas obróbki detali wymagających zachowania powtarzalnych wymiarów wzdłużnych.

W połączeniu z ogranicznikiem rewolwerowym zwiększa funkcjonalność obrabiarki podczas produkcji małoseryjnej.

Układ chłodzenia i oświetlenie LED

Standardowe wyposażenie tokarki obejmuje układ chłodzenia oraz lampę maszynową LED.

Układ chłodzenia umożliwia doprowadzanie odpowiednio dobranej cieczy chłodząco-smarującej do strefy skrawania.

Jego zastosowanie wspomaga odprowadzanie ciepła oraz może wpływać na trwałość narzędzi i jakość obrabianych powierzchni.

Oświetlenie LED poprawia widoczność obszaru roboczego, ułatwiając operatorowi kontrolowanie przebiegu wykonywanych operacji.

Połączenie tych rozwiązań zwiększa funkcjonalność stanowiska i komfort codziennej eksploatacji obrabiarki.

System hamowania i elementy bezpieczeństwa

Tokarka TL 420 × 1000 D M4P została wyposażona w silnik z hamulcem elektromagnetycznym oraz pedał nożny z funkcją hamowania.

Rozwiązania te umożliwiają zatrzymywanie napędu w sposób przewidziany przez konstrukcję maszyny.

Wyposażenie obejmuje również sprzęgło przeciążeniowe, które stanowi dodatkowy element ochrony mechanizmów obrabiarki.

Osłona imaka czterostanowiskowego oraz tylna osłona na wióry pomagają ograniczyć narażenie operatora i otoczenia na wybrane zagrożenia występujące podczas skrawania.

Zastosowane elementy wspomagają organizację stanowiska oraz bezpieczną eksploatację maszyny zgodnie z instrukcją producenta.

Zastosowanie

Tokarka uniwersalna TL 420 × 1000 D M4P przeznaczona jest do wykonywania różnorodnych operacji tokarskich na elementach metalowych.

Urządzenie znajduje zastosowanie podczas:

• toczenia wałów i osi;

• produkcji części maszyn przemysłowych;

• regeneracji elementów mechanicznych;

• obróbki przedmiotów o dużych średnicach;

• wykonywania operacji toczenia wzdłużnego i poprzecznego;

• nacinania gwintów metrycznych i calowych;

• wykonywania operacji toczenia stożkowego;

• przygotowywania elementów konstrukcyjnych;

• wykonywania części zamiennych;

• realizacji prac remontowych i utrzymania ruchu;

• produkcji jednostkowej i małoseryjnej;

• wykonywania detali wymagających powtarzalnego pozycjonowania narzędzia.

Rozbudowany zakres prędkości obrotowych oraz wyposażenie obejmujące ogranicznik rewolwerowy i cyfrowy wyświetlacz pozycji sprawiają, że model TL 420 × 1000 D M4P stanowi funkcjonalne rozwiązanie dla zakładów wykonujących różnorodne operacje obróbki metali.

Tokarka TL 420 × 1000 D M4P to profesjonalna obrabiarka konwencjonalna, przeznaczona do wykonywania różnorodnych operacji tokarskich w warsztatach mechanicznych, zakładach produkcyjnych oraz przedsiębiorstwach zajmujących się regeneracją części maszyn.

Rozstaw kłów wynoszący 1000 mm i maksymalna średnica toczenia nad łożem 420 mm zapewniają odpowiednią przestrzeń roboczą, natomiast wybranie łoża umożliwia obróbkę elementów o średnicy do 580 mm w określonym obszarze maszyny.

Przelot wrzeciona o średnicy 52 mm zwiększa możliwości obróbki długich materiałów przeprowadzanych przez wrzeciennik.

Silnik o mocy 2,2/3,3 kW oraz 16-stopniowy zakres prędkości obrotowych pozwalają dostosować parametry pracy do różnorodnych operacji technologicznych.

Ogranicznik rewolwerowy z precyzyjną regulacją umożliwia wykonywanie powtarzalnych operacji podczas produkcji małoseryjnej, natomiast przestawny konik zwiększa możliwości technologiczne maszyny podczas toczenia stożków.

Trzyosiowy cyfrowy wyświetlacz pozycji SDS6-3V ułatwia kontrolowanie położenia narzędzia, a mikrometryczny ogranicznik wzdłużny wspomaga wykonywanie operacji wymagających precyzyjnego ustawienia przesuwu.

Rozbudowane wyposażenie standardowe, obejmujące między innymi uchwyt trójszczękowy, podtrzymki, układ chłodzenia i czterostanowiskowy imak narzędziowy, zwiększa możliwości wykorzystania maszyny bez konieczności kompletowania podstawowego oprzyrządowania.

Połączenie odpowiedniej przestrzeni roboczej, szerokiego zakresu regulacji prędkości oraz funkcjonalnego wyposażenia sprawia, że TL 420 × 1000 D M4P stanowi praktyczne rozwiązanie dla przedsiębiorstw zajmujących się produkcją jednostkową, małoseryjną i regeneracją części maszyn.

Zakres dostawy

• Odczyt cyfrowy 3-osiowy SDS6-3V
• Uchwyt 3-szczękowy BC3-200 mm / D6
• Tarcza zabierakowa 350 mm
• Podtrzymka stała - max detal 135 mm
• Podtrzymka ruchoma - max detal 65 mm
• Układ chłodzenia
• Imak 4-nożowy
• Osłona imaka 4-nożowego
• Zderzak mikrometryczny wzdłużny
• Sprzęgło przeciążeniowe
• Zderzak rewolwerowy z mikroregulacją
• Wskaźnik nacinania gwintów
• Silnik z hamulcem CE
• Hamulec nożny CE
• Zalane olejem Shell Tellus 46
• Lampka maszynowa LED
• Koła zmianowe
• Tuleja redukcyjna
• 2 kły tokarskie
• Osłona tylna (ekran na wióry)
• Narzędzia startowe
