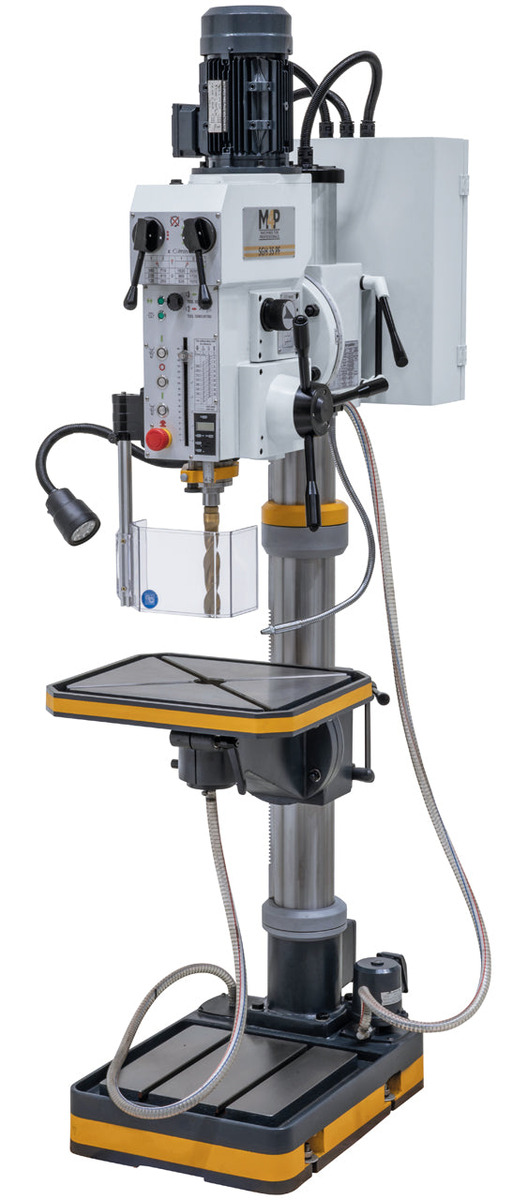

Wiertarka kolumnowa do metalu SGH 35 PF / 400 V M4P

Wiertarka kolumnowa SGH 35 PF / 400 V M4P to profesjonalna wiertarka przekładniowa przeznaczona do wiercenia, pogłębiania oraz gwintowania elementów metalowych. Maszyna wyróżnia się masywną konstrukcją, elektromagnetycznym posuwem wrzeciona, szerokim zakresem prędkości obrotowych oraz uchylną głowicą wiertarską, dzięki czemu znajduje zastosowanie w warsztatach mechanicznych, narzędziowniach i zakładach produkcyjnych.

Urządzenie umożliwia wiercenie otworów o średnicy do 32 mm w stali oraz 35 mm w żeliwie, a także wykonywanie gwintów metrycznych do M20. Połączenie tych możliwości pozwala realizować różnorodne operacje technologiczne na jednym stanowisku roboczym.

Jedną z najważniejszych zalet modelu SGH 35 PF jest elektromagnetyczny posuw wrzeciona, umożliwiający automatyczne prowadzenie narzędzia podczas obróbki. Do dyspozycji operatora pozostają trzy wartości posuwu: 0,1 / 0,2 / 0,3 mm/obr. Rozwiązanie to usprawnia wykonywanie powtarzalnych operacji wiercenia i ogranicza konieczność ciągłego ręcznego sterowania ruchem wrzeciona.

Maszyna została wyposażona w dwubiegowy silnik o mocy oddawanej 1,1 / 1,5 kW w trybie pracy ciągłej S1. W połączeniu z przekładnią mechaniczną zapewnia on 12 stopni prędkości obrotowej wrzeciona w zakresie 125–3030 obr./min.

Istotnym elementem konstrukcji jest uchylna głowica przekładniowa z regulacją kąta od -45° do +45°. Umożliwia ona wykonywanie otworów pod odpowiednio dobranym kątem bez konieczności każdorazowej zmiany ustawienia obrabianego przedmiotu.

Wiertarka posiada również masywny stół roboczy wykonany z żeliwa szarego. Jego ręcznie skrobana powierzchnia zapewnia odpowiednie warunki do ustawiania i mocowania obrabianych elementów. Konstrukcja stołu umożliwia jego obracanie i pochylanie, zwiększając możliwości wykorzystania urządzenia podczas realizacji nietypowych operacji technologicznych.

Model SGH 35 PF został wyposażony w gniazdo wrzeciona MK4, układ chłodzenia, automatyczny wyrzutnik narzędzi, cyfrowy wskaźnik prędkości obrotowej oraz oświetlenie robocze LED.

Masa urządzenia wynosi około 413 kg. Ciężka konstrukcja sprzyja stabilności stanowiska podczas wykonywania wymagających operacji obróbczych.

SGH 35 PF / 400 V M4P to rozwiązanie dla przedsiębiorstw poszukujących przemysłowej wiertarki kolumnowej z automatycznym posuwem, funkcją gwintowania oraz rozbudowanym wyposażeniem standardowym.

Najważniejsze cechy i zalety

• Wiercenie do 32 mm w stali – umożliwia wykonywanie otworów o dużych średnicach w elementach stalowych.

• Wiercenie do 35 mm w żeliwie – zwiększa możliwości wykorzystania urządzenia podczas obróbki odlewów i części maszyn.

• Gwintowanie do M20 – pozwala wykonywać gwinty metryczne bez konieczności stosowania oddzielnej gwinciarki.

• Elektromagnetyczny posuw wrzeciona – umożliwia automatyczne prowadzenie narzędzia i usprawnia wykonywanie powtarzalnych operacji.

• Trzy wartości posuwu – 0,1 / 0,2 / 0,3 mm/obr., pozwalające dostosować warunki obróbki do rodzaju materiału i średnicy narzędzia.

• Dwubiegowy silnik o mocy 1,1 / 1,5 kW – zapewnia napęd przystosowany do pracy ciągłej.

• 12 stopni prędkości obrotowej – umożliwia dobór obrotów w zakresie 125–3030 obr./min.

• Uchylna głowica przekładniowa -45°/+45° – zwiększa możliwości wykonywania otworów pod kątem.

• Masywny stół z żeliwa szarego – zapewnia odpowiednią powierzchnię do mocowania obrabianych elementów.

• Ręcznie skrobana powierzchnia stołu – sprzyja precyzyjnemu ustawianiu przedmiotów.

• Obrotowy i uchylny stół roboczy – zwiększa elastyczność przygotowania stanowiska.

• Gniazdo wrzeciona MK4 – umożliwia stosowanie kompatybilnych narzędzi i oprawek.

• Skok pinoli 155 mm – zapewnia odpowiedni zakres osiowego przemieszczania wrzeciona.

• Układ chłodzenia w standardzie – umożliwia dostarczanie chłodziwa do strefy obróbki.

• Automatyczny wyrzutnik narzędzi – usprawnia wymianę oprzyrządowania.

• Cyfrowy wskaźnik prędkości obrotowej – ułatwia kontrolowanie parametrów pracy.

• Oświetlenie LED – poprawia widoczność obszaru roboczego.

• Regulowana osłona ochronna – ogranicza dostęp do strefy pracy narzędzia.

• Masa około 413 kg – masywna konstrukcja przeznaczona do zastosowań warsztatowych i przemysłowych.

Wydajność wiercenia do 35 mm

Wiertarka kolumnowa SGH 35 PF umożliwia wykonywanie otworów o średnicy do 32 mm w stali oraz do 35 mm w żeliwie.

Takie parametry pozwalają wykorzystywać urządzenie podczas obróbki części maszyn, elementów konstrukcyjnych, płyt montażowych oraz odlewów.

Możliwość wykonywania otworów o dużych średnicach zwiększa funkcjonalność maszyny w zakładach zajmujących się produkcją jednostkową i małoseryjną.

Wiertarka może być również wykorzystywana do pogłębiania wcześniej wykonanych otworów przy zastosowaniu odpowiednio dobranych narzędzi.

Rzeczywista wydajność obróbki zależy od właściwości materiału, geometrii narzędzia, parametrów skrawania oraz sposobu zamocowania obrabianego przedmiotu.

Gwintowanie do M20

Model SGH 35 PF został wyposażony w funkcję umożliwiającą wykonywanie gwintów metrycznych do M20.

Rozwiązanie to zwiększa uniwersalność urządzenia, ponieważ pozwala realizować operacje wiercenia i gwintowania na jednym stanowisku.

Jest szczególnie przydatne podczas produkcji elementów konstrukcyjnych, płyt montażowych oraz części maszyn wymagających połączeń śrubowych.

Wykorzystanie jednej maszyny do przygotowania otworu i wykonania gwintu może ograniczyć konieczność przemieszczania obrabianego przedmiotu pomiędzy oddzielnymi stanowiskami.

Podczas gwintowania należy stosować odpowiednio dobrane gwintowniki oraz przestrzegać zaleceń dotyczących przygotowania otworów i doboru parametrów technologicznych.

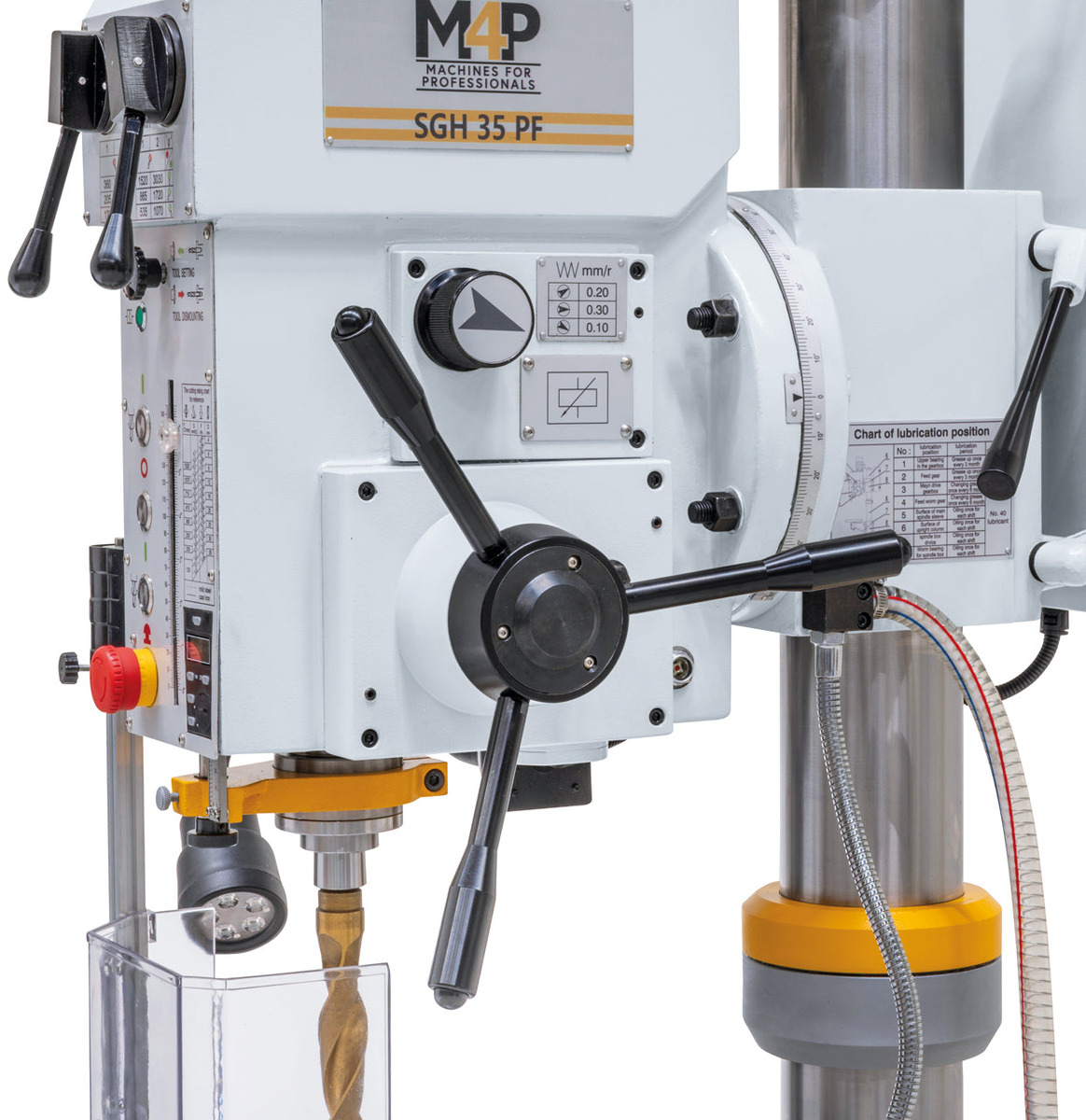

Elektromagnetyczny posuw wrzeciona

Jedną z najważniejszych cech wiertarki SGH 35 PF jest elektromagnetyczny posuw wrzeciona.

Mechanizm umożliwia automatyczne prowadzenie narzędzia podczas wykonywania operacji obróbczych.

Operator ma do dyspozycji trzy wartości posuwu:

• 0,1 mm/obr.;

• 0,2 mm/obr.;

• 0,3 mm/obr.

Możliwość wyboru odpowiedniej wartości pozwala dostosować warunki obróbki do średnicy narzędzia, rodzaju materiału i charakteru wykonywanej operacji.

Automatyczny posuw ogranicza konieczność ciągłego ręcznego sterowania ruchem wrzeciona i usprawnia realizację powtarzalnych zadań.

Rozwiązanie to jest szczególnie przydatne podczas wykonywania serii otworów wymagających zachowania podobnych parametrów technologicznych.

Dwubiegowy silnik i 12 prędkości obrotowych

Wiertarka SGH 35 PF została wyposażona w dwubiegowy silnik przystosowany do pracy ciągłej.

Moc oddawana silnika w trybie S1 wynosi 1,1 / 1,5 kW, natomiast moc pobierana w trybie S6 wynosi 1,5 / 2,2 kW.

W połączeniu z przekładnią mechaniczną napęd zapewnia 12 stopni prędkości obrotowej wrzeciona w zakresie 125–3030 obr./min.

Szeroki zakres prędkości pozwala dostosować parametry pracy do średnicy narzędzia i właściwości obrabianego materiału.

Niższe prędkości znajdują zastosowanie podczas wykonywania większych otworów, natomiast wyższe mogą być wykorzystywane podczas wiercenia otworów o mniejszych średnicach.

Prawidłowy dobór prędkości ma znaczenie dla trwałości narzędzia, jakości wykonywanego otworu oraz wydajności procesu technologicznego.

Uchylna głowica przekładniowa -45°/+45°

Wiertarka kolumnowa SGH 35 PF została wyposażona w głowicę wiertarską umożliwiającą regulację kąta pochylenia w zakresie od -45° do +45°.

Rozwiązanie to pozwala wykonywać otwory pod odpowiednio dobranym kątem względem obrabianego elementu.

Jest szczególnie przydatne podczas obróbki części o nietypowej geometrii oraz elementów wymagających wykonywania otworów skośnych.

Możliwość zmiany położenia głowicy zwiększa elastyczność przygotowania stanowiska roboczego.

Przed rozpoczęciem pracy należy upewnić się, że głowica została prawidłowo ustawiona i zabezpieczona.

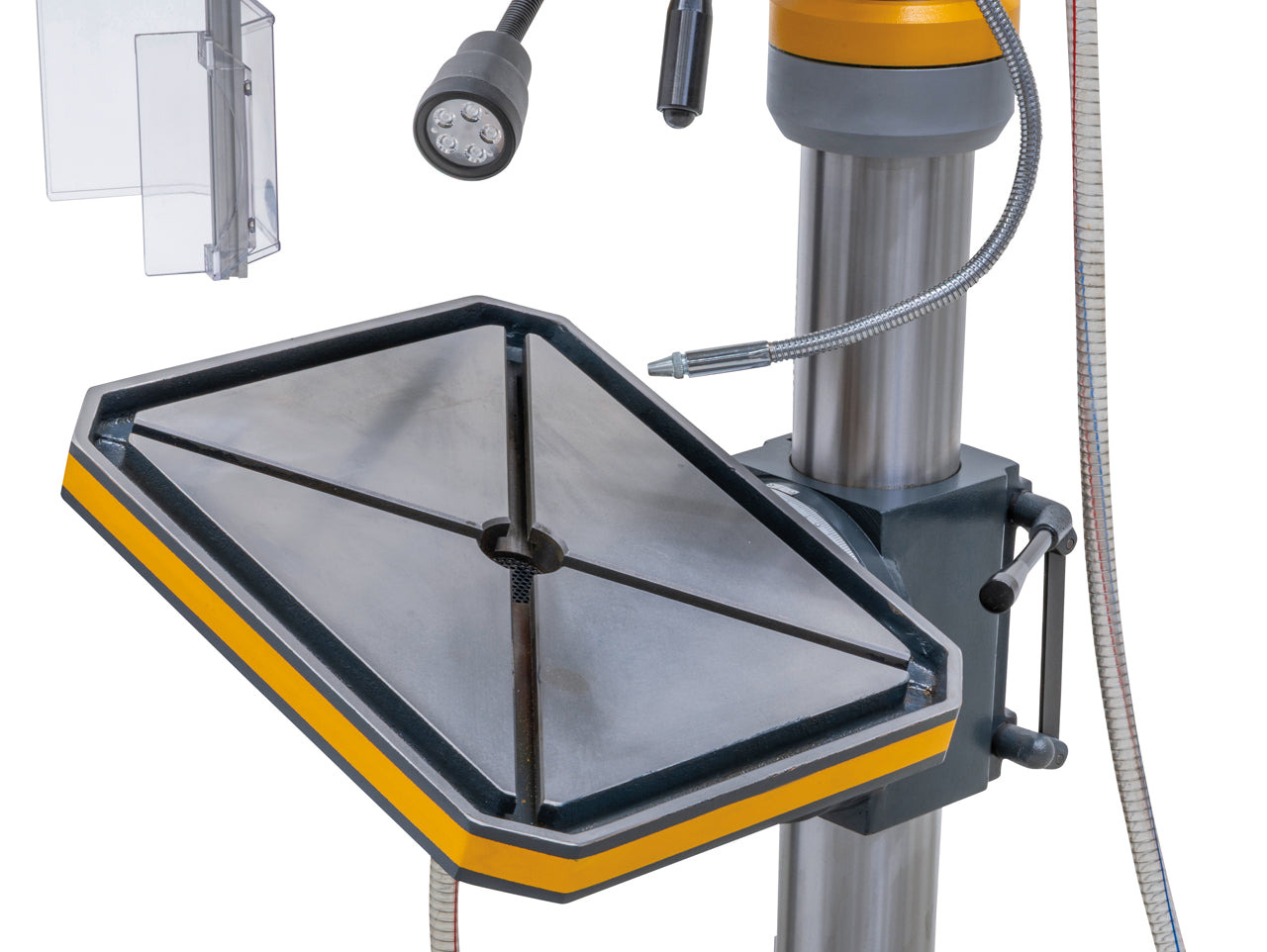

Masywny stół roboczy z żeliwa szarego

Model SGH 35 PF posiada stół roboczy wykonany z żeliwa szarego o wymiarach 500 × 420 mm.

Powierzchnia stołu została poddana ręcznemu skrobaniu, co umożliwia uzyskanie odpowiednich właściwości powierzchni roboczej.

Stół posiada rowki teowe o szerokości 14 mm, umożliwiające zastosowanie kompatybilnych przyrządów mocujących.

Konstrukcja stołu pozwala na jego obracanie i pochylanie, zwiększając możliwości ustawiania obrabianych elementów.

Rozwiązanie to jest szczególnie przydatne podczas wykonywania operacji wymagających niestandardowego położenia przedmiotu.

Wysięg 325 mm i skok pinoli 155 mm

Wiertarka SGH 35 PF charakteryzuje się wysięgiem wynoszącym 325 mm.

Parametr ten określa odległość osi wrzeciona od kolumny maszyny i ma znaczenie podczas planowania obróbki większych elementów.

Maksymalna odległość wrzeciona od stołu wynosi 720 mm, natomiast odległość wrzeciona od płyty podstawy wynosi 1260 mm.

Skok pinoli 155 mm umożliwia osiowe przemieszczanie wrzeciona podczas wykonywania operacji obróbczych.

Połączenie tych parametrów pozwala dostosować stanowisko do elementów o zróżnicowanych wymiarach.

Gniazdo wrzeciona MK4

Wiertarka została wyposażona w gniazdo wrzeciona ze stożkiem Morse’a MK4.

Rozwiązanie to umożliwia stosowanie odpowiednio dobranych narzędzi i oprawek narzędziowych.

W wyposażeniu standardowym znajdują się redukcje MK4/MK3 oraz MK4/MK2, zwiększające możliwości wykorzystania narzędzi o różnych rozmiarach stożka.

Dodatkowo maszyna posiada automatyczny wyrzutnik narzędzi, usprawniający ich wymianę.

Przed rozpoczęciem pracy należy upewnić się, że zastosowane narzędzie lub oprawka są kompatybilne z gniazdem wrzeciona.

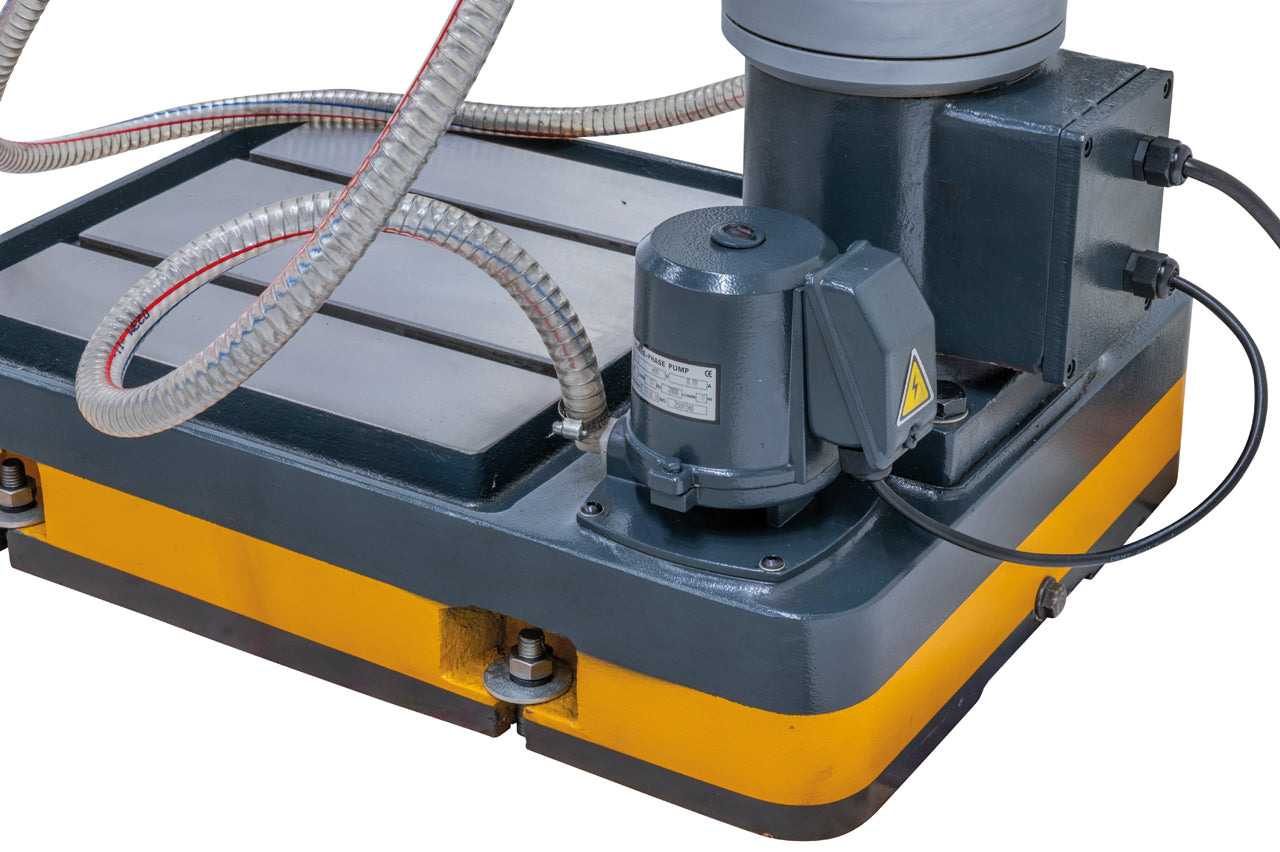

Układ chłodzenia w wyposażeniu standardowym

Model SGH 35 PF został wyposażony w zintegrowany układ chłodzenia.

System umożliwia dostarczanie odpowiednio dobranego środka chłodząco-smarującego do strefy obróbki.

Prawidłowe chłodzenie pomaga ograniczać temperaturę i tarcie powstające podczas skrawania.

Może również korzystnie wpływać na trwałość narzędzia oraz jakość wykonywanych otworów.

Zastosowanie układu chłodzenia w wyposażeniu standardowym ogranicza konieczność zakupu oddzielnego systemu.

Rodzaj środka chłodząco-smarującego należy dostosować do obrabianego materiału oraz zaleceń producenta narzędzia.

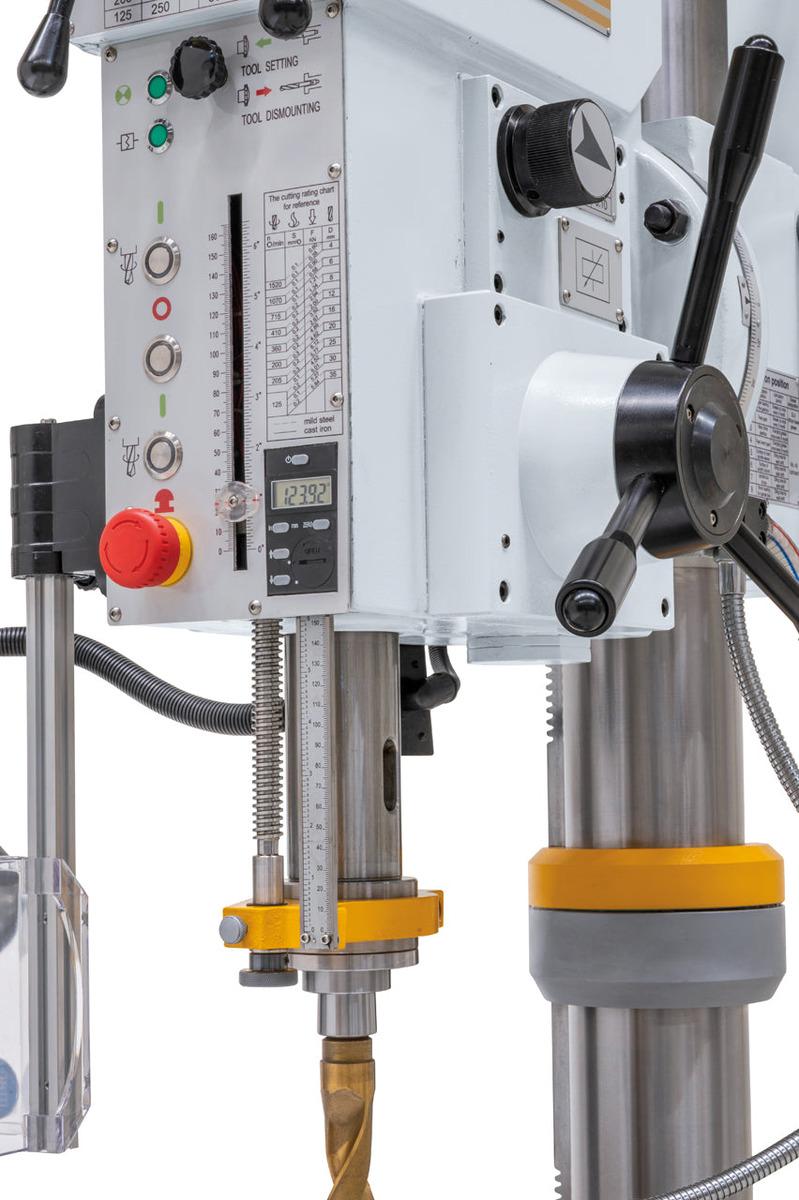

Cyfrowy wskaźnik prędkości i oświetlenie LED

Wiertarka SGH 35 PF posiada cyfrowy wskaźnik prędkości obrotowej wrzeciona.

Rozwiązanie to umożliwia operatorowi kontrolowanie aktualnych parametrów pracy.

Maszyna została również wyposażona w oświetlenie robocze LED, poprawiające widoczność obszaru obróbki.

Połączenie obu elementów zwiększa wygodę obsługi urządzenia, szczególnie podczas wykonywania operacji wymagających dokładnego ustawienia narzędzia.

Automatyczny wyrzutnik narzędzi

Jednym z elementów wyposażenia standardowego wiertarki SGH 35 PF jest automatyczny wyrzutnik narzędzi.

Rozwiązanie to usprawnia wymianę narzędzi mocowanych w gnieździe wrzeciona.

Jest szczególnie przydatne podczas realizacji operacji wymagających częstego stosowania narzędzi o różnych średnicach lub przechodzenia pomiędzy wierceniem i innymi operacjami technologicznymi.

Automatyczny wyrzutnik może ograniczyć czas potrzebny na przygotowanie maszyny do kolejnego zadania.

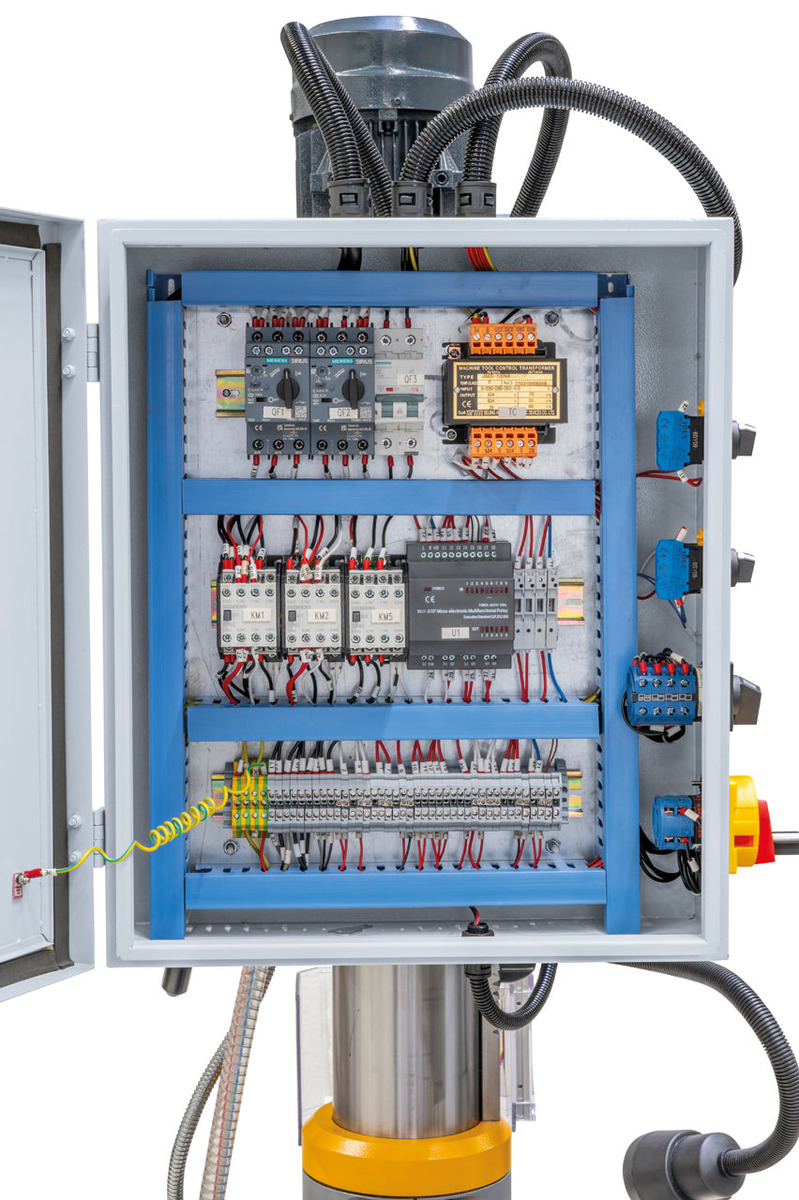

Konstrukcja i bezpieczeństwo pracy

Wiertarka kolumnowa SGH 35 PF charakteryzuje się masą wynoszącą około 413 kg.

Masywna konstrukcja została przystosowana do zastosowań warsztatowych i przemysłowych.

Kolumna o średnicy 120 mm stanowi podstawowy element konstrukcyjny odpowiedzialny za podparcie zespołu roboczego.

Maszyna została wyposażona w regulowaną osłonę ochronną oraz zabezpieczenie przed niekontrolowanym ponownym uruchomieniem po zaniku zasilania.

Całkowite wymiary urządzenia wynoszą 570 × 880 × 2100 mm.

Podczas przygotowywania stanowiska należy uwzględnić masę maszyny, jej gabaryty oraz wymagania dotyczące bezpiecznego transportu, ustawienia i eksploatacji.

Zastosowanie

Wiertarka kolumnowa SGH 35 PF / 400 V M4P znajduje zastosowanie podczas:

• wiercenia otworów o średnicy do 32 mm w stali;

• wiercenia otworów o średnicy do 35 mm w żeliwie;

• wykonywania gwintów metrycznych do M20;

• pogłębiania wcześniej wykonanych otworów;

• wykonywania otworów pod odpowiednio dobranym kątem;

• obróbki części maszyn;

• wykonywania otworów w płytach montażowych;

• obróbki elementów konstrukcji stalowych;

• produkcji wyposażenia przemysłowego;

• prac warsztatowych;

• realizacji zadań w narzędziowniach;

• produkcji jednostkowej i małoseryjnej;

• wykonywania powtarzalnych operacji wiercenia;

• prac remontowych i naprawczych;

• przygotowywania części do montażu maszyn i urządzeń.

Połączenie elektromagnetycznego posuwu wrzeciona, uchylnej głowicy, funkcji gwintowania oraz rozbudowanego wyposażenia standardowego zwiększa uniwersalność urządzenia.

Wiertarka kolumnowa SGH 35 PF / 400 V M4P łączy wydajność wiercenia do 35 mm, możliwość gwintowania do M20 oraz elektromagnetyczny posuw wrzeciona.

Automatyczne prowadzenie narzędzia usprawnia wykonywanie powtarzalnych operacji wiercenia i ogranicza konieczność ciągłego ręcznego sterowania posuwem.

Dwubiegowy silnik oraz 12 stopni prędkości obrotowej pozwalają dostosować parametry pracy do średnicy narzędzia i właściwości obrabianego materiału.

Uchylna głowica przekładniowa oraz obrotowy i uchylny stół roboczy zwiększają możliwości wykonywania otworów pod nietypowymi kątami.

Masywny stół z żeliwa szarego i ręcznie skrobaną powierzchnią zapewnia odpowiednie warunki do mocowania obrabianych przedmiotów.

Rozbudowane wyposażenie standardowe, obejmujące między innymi układ chłodzenia, cyfrowy wskaźnik prędkości, oświetlenie LED, automatyczny wyrzutnik narzędzi oraz podstawowe oprzyrządowanie, umożliwia przygotowanie stanowiska do realizacji różnorodnych operacji technologicznych.

SGH 35 PF / 400 V M4P jest przeznaczona dla przedsiębiorstw poszukujących przemysłowej wiertarki kolumnowej do wiercenia, pogłębiania i gwintowania elementów metalowych.

Zakres dostawy

• Uchwyt wiertarski na kluczyk 1-13 mm / B16
• Trzpień MK4 / B16
• Redukcje MK4/3 i MK4/2
• Układ chłodzenia
• Elektromagnetyczny posuw wrzeciona
• Tryb do gwintowania
• Automatyczny wyrzutnik narzędzia
• Lampka maszynowa LED
• Cyfrowy wskaźnik prędkości obrotowej
• Zalane olejem Shell Tellus 46
• Osłona z regulacją wysokości
