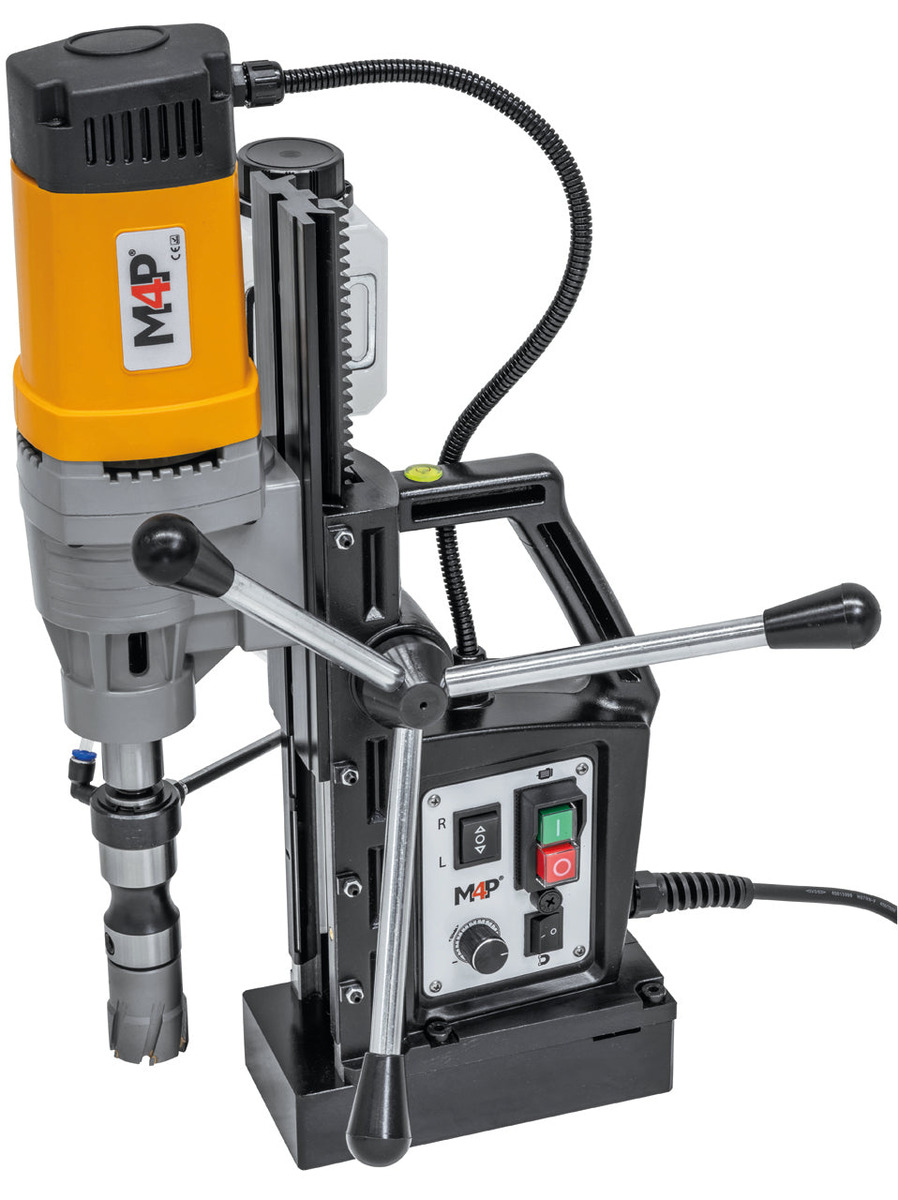

Wiertarka magnetyczna do metalu magnesowa MBM 40 V M4P

Wiertarka magnetyczna MBM 40 V M4P to profesjonalna wiertarko-gwinciarka przeznaczona do wykonywania otworów oraz gwintowania elementów konstrukcji stalowych, profili, płyt montażowych i części maszyn. Urządzenie łączy silnik o mocy 1380 W, elektromagnetyczną podstawę o deklarowanej sile przyciągania 14 200 N oraz elektroniczną, bezstopniową regulację prędkości obrotowej.

Model MBM 40 V umożliwia wiercenie frezami trepanacyjnymi o średnicy do 50 mm i głębokości do 50 mm, a także wykonywanie otworów tradycyjnymi wiertłami krętymi o średnicy do 19 mm. Dzięki funkcji gwintowania do M12 oraz możliwości zmiany kierunku obrotów wrzeciona maszyna znajduje zastosowanie podczas realizacji zróżnicowanych prac warsztatowych, montażowych i remontowych.

Jedną z najważniejszych zalet urządzenia jest elektroniczna regulacja prędkości obrotowej w zakresie 100–480 obr./min. Pozwala ona płynnie dostosować parametry pracy do średnicy narzędzia, właściwości obrabianego materiału oraz charakteru wykonywanej operacji.

Wiertarka została wyposażona w elektromagnetyczną podstawę o sile przyciągania 14 200 N. Umożliwia ona mocowanie maszyny bezpośrednio do odpowiednio przygotowanych powierzchni ferromagnetycznych. Rozwiązanie to jest szczególnie przydatne podczas obróbki dużych elementów konstrukcyjnych, których transport do stacjonarnej obrabiarki byłby utrudniony.

Istotnym elementem konstrukcyjnym jest wrzeciono z mocowaniem MK2, umożliwiające stosowanie kompatybilnych wierteł krętych, pogłębiaczy, rozwiertaków oraz odpowiednio dobranych oprawek do gwintowania.

Standardowe wyposażenie obejmuje oprawkę MK2/Weldon 19 mm z wewnętrznym doprowadzaniem chłodziwa. Rozwiązanie to pozwala stosować kompatybilne frezy trepanacyjne i dostarczać środek chłodząco-smarujący bezpośrednio do narzędzia.

Silnik o mocy 1380 W został wyposażony w funkcję łagodnego rozruchu oraz zabezpieczenie przeciążeniowe. Dodatkowo zastosowano zabezpieczenie przed niekontrolowanym ponownym uruchomieniem po zaniku i przywróceniu zasilania.

Maksymalny przesuw głowicy wynosi 180 mm, co zapewnia odpowiedni zakres przemieszczania narzędzia podczas wykonywania operacji wiertarskich.

Urządzenie jest przystosowane do zasilania jednofazowego 230 V. Masa wynosząca około 17 kg umożliwia przenoszenie wiertarki pomiędzy odpowiednio przygotowanymi stanowiskami roboczymi.

MBM 40 V M4P stanowi funkcjonalne rozwiązanie dla warsztatów mechanicznych, zakładów produkcyjnych oraz przedsiębiorstw zajmujących się wykonywaniem i montażem konstrukcji stalowych.

Najważniejsze cechy i zalety

• Wiercenie frezami trepanacyjnymi do 50 mm – umożliwia wykonywanie otworów o dużych średnicach w elementach stalowych.

• Maksymalna głębokość wiercenia 50 mm – pozwala wykonywać otwory rdzeniowe w elementach o odpowiednio dobranej grubości.

• Wiercenie tradycyjnymi wiertłami do 19 mm – zwiększa zakres zastosowań urządzenia.

• Funkcja gwintowania do M12 – umożliwia wykonywanie gwintów przy użyciu tej samej maszyny.

• Bieg prawo- i lewoskrętny – ułatwia wykonywanie operacji gwintowania i wyprowadzanie gwintownika z otworu.

• Silnik o mocy 1380 W – zapewnia napęd przeznaczony do wykonywania wymagających operacji wiertarskich.

• Elektromagnetyczna podstawa o sile przyciągania 14 200 N – umożliwia mocowanie urządzenia do odpowiednio przygotowanych powierzchni stalowych.

• Bezstopniowa regulacja obrotów 100–480 obr./min – pozwala dostosować prędkość wrzeciona do wykonywanej operacji.

• Wrzeciono MK2 – umożliwia stosowanie kompatybilnych narzędzi i oprawek.

• Mocowanie Weldon 19 mm – pozwala stosować odpowiednio dobrane frezy trepanacyjne.

• Oprawka z chłodzeniem wewnętrznym – umożliwia doprowadzanie chłodziwa bezpośrednio do narzędzia.

• Maksymalny przesuw głowicy 180 mm – zapewnia odpowiedni zakres przemieszczania narzędzia.

• Łagodny rozruch – ogranicza gwałtowne obciążenia mechaniczne podczas uruchamiania silnika.

• Zabezpieczenie przeciążeniowe – wspomaga ochronę napędu przed nadmiernym obciążeniem.

• Zabezpieczenie przed ponownym uruchomieniem – ogranicza ryzyko niekontrolowanego rozruchu po przywróceniu zasilania.

• Pas zabezpieczający w standardzie – stanowi dodatkowe zabezpieczenie podczas wykonywania prac wiertarskich.

• Zasilanie jednofazowe 230 V – umożliwia eksploatację urządzenia bez instalacji trójfazowej.

• Masa około 17 kg – umożliwia przemieszczanie urządzenia pomiędzy stanowiskami roboczymi.

• Walizka transportowa – ułatwia przechowywanie i transport maszyny.

Wiercenie frezami trepanacyjnymi do 50 mm

Jedną z najważniejszych cech wiertarki magnetycznej MBM 40 V jest możliwość wykonywania otworów frezami trepanacyjnymi o średnicy do 50 mm.

Wiercenie rdzeniowe polega na skrawaniu materiału jedynie na obwodzie wykonywanego otworu. W przeciwieństwie do tradycyjnego wiercenia pełnym wiertłem krętym nie wymaga usuwania materiału z całego przekroju otworu.

Rozwiązanie to pozwala ograniczyć ilość skrawanego materiału i zmniejszyć zapotrzebowanie na siłę posuwu.

Jest szczególnie przydatne podczas wykonywania otworów o dużych średnicach w elementach konstrukcji stalowych, płytach montażowych oraz częściach maszyn.

Maksymalna deklarowana głębokość wiercenia frezem trepanacyjnym wynosi 50 mm.

Możliwość wykonywania otworów o średnicy do 50 mm zwiększa funkcjonalność urządzenia podczas realizacji prac konstrukcyjnych, remontowych i montażowych.

Rzeczywiste możliwości obróbki zależą od zastosowanego narzędzia, właściwości materiału, prawidłowego mocowania oraz odpowiednio dobranych parametrów skrawania.

Funkcja gwintowania do M12

Wiertarka magnetyczna MBM 40 V została wyposażona w funkcję gwintowania umożliwiającą wykonywanie gwintów do M12.

Urządzenie posiada możliwość zmiany kierunku obrotów wrzeciona, co ułatwia wykonywanie operacji gwintowania oraz wyprowadzanie gwintownika z otworu.

Połączenie funkcji wiercenia i gwintowania pozwala realizować kilka operacji technologicznych przy użyciu jednej maszyny.

Rozwiązanie to jest szczególnie przydatne podczas wykonywania połączeń gwintowanych w elementach konstrukcji stalowych, częściach maszyn oraz płytach montażowych.

Wrzeciono MK2 umożliwia stosowanie odpowiednio dobranych oprawek do gwintowania.

Dobór gwintownika, oprawki, prędkości obrotowej oraz środka smarującego powinien uwzględniać właściwości obrabianego materiału i zalecenia producenta narzędzia.

Silnik o mocy 1380 W

Model MBM 40 V został wyposażony w silnik elektryczny o mocy 1380 W.

Napęd jest przeznaczony do wykonywania operacji wiertarskich, w tym wiercenia rdzeniowego frezami trepanacyjnymi o średnicy do 50 mm.

Silnik współpracuje z elektronicznym układem regulacji prędkości obrotowej, umożliwiając dostosowanie parametrów pracy do wykonywanej operacji.

Zastosowanie łagodnego rozruchu ogranicza gwałtowne obciążenia mechaniczne występujące podczas uruchamiania urządzenia.

Dodatkowe zabezpieczenie przeciążeniowe wspomaga ochronę napędu podczas wykonywania wymagających operacji obróbczych.

Rzeczywista wydajność wiercenia zależy od zastosowanego narzędzia, właściwości materiału, prawidłowego mocowania oraz odpowiednio dobranych parametrów skrawania.

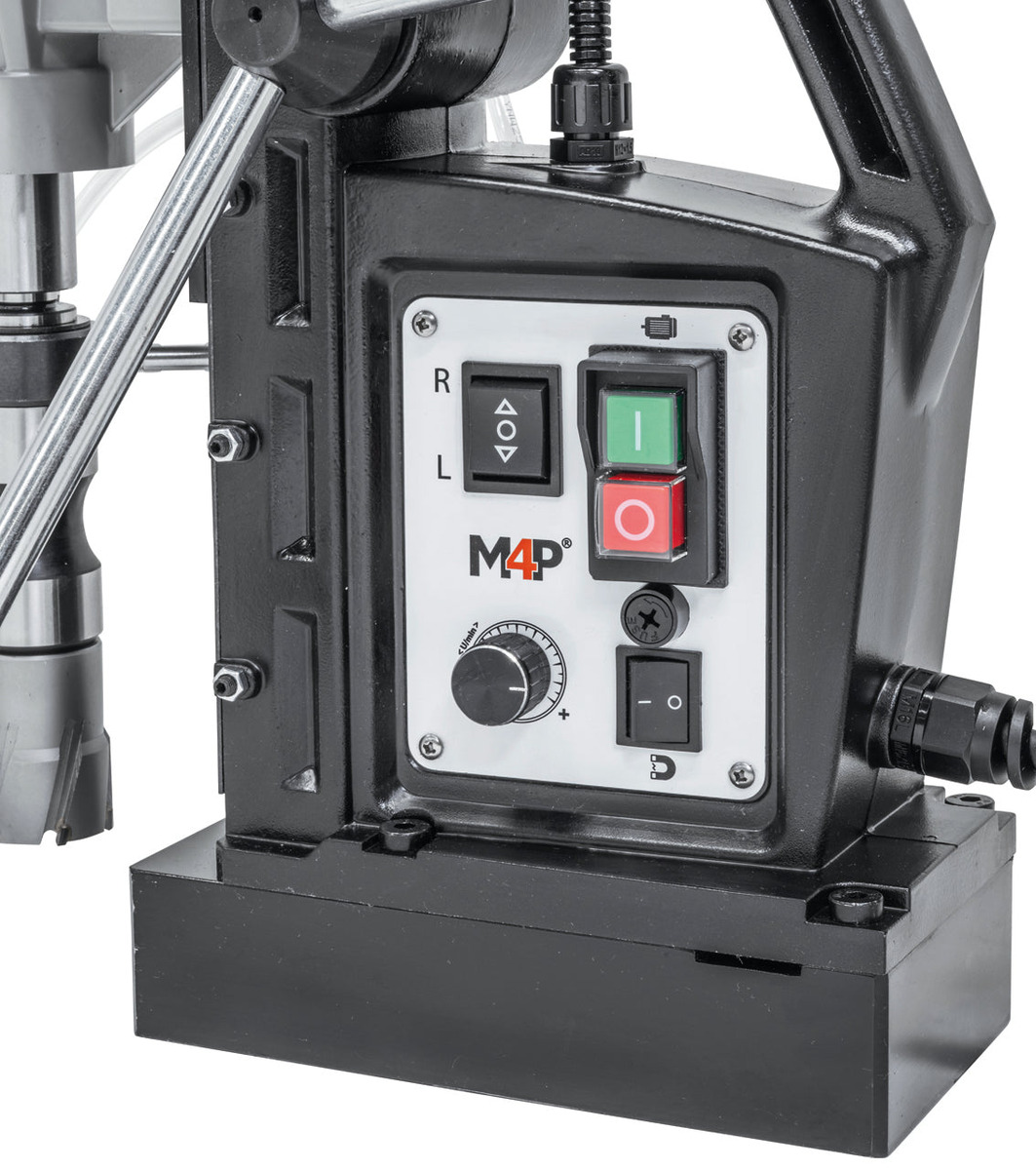

Elektroniczna, bezstopniowa regulacja prędkości obrotowej

Wiertarka magnetyczna MBM 40 V została wyposażona w elektroniczny układ płynnej regulacji prędkości obrotowej.

Zakres prędkości obrotowej na biegu jałowym wynosi 100–480 obr./min.

Możliwość bezstopniowej regulacji pozwala dobierać obroty odpowiednio do średnicy frezu trepanacyjnego, rodzaju obrabianego materiału oraz charakteru wykonywanej operacji.

Niższe prędkości mogą być wykorzystywane podczas wykonywania otworów o większych średnicach oraz wybranych operacji gwintowania.

Wyższe ustawienia umożliwiają pracę z narzędziami wymagającymi większych prędkości obrotowych.

Płynna regulacja zwiększa elastyczność urządzenia podczas realizacji różnorodnych prac wiertarskich.

Podane wartości dotyczą prędkości obrotowej na biegu jałowym. Rzeczywiste obroty podczas obróbki mogą zależeć od obciążenia.

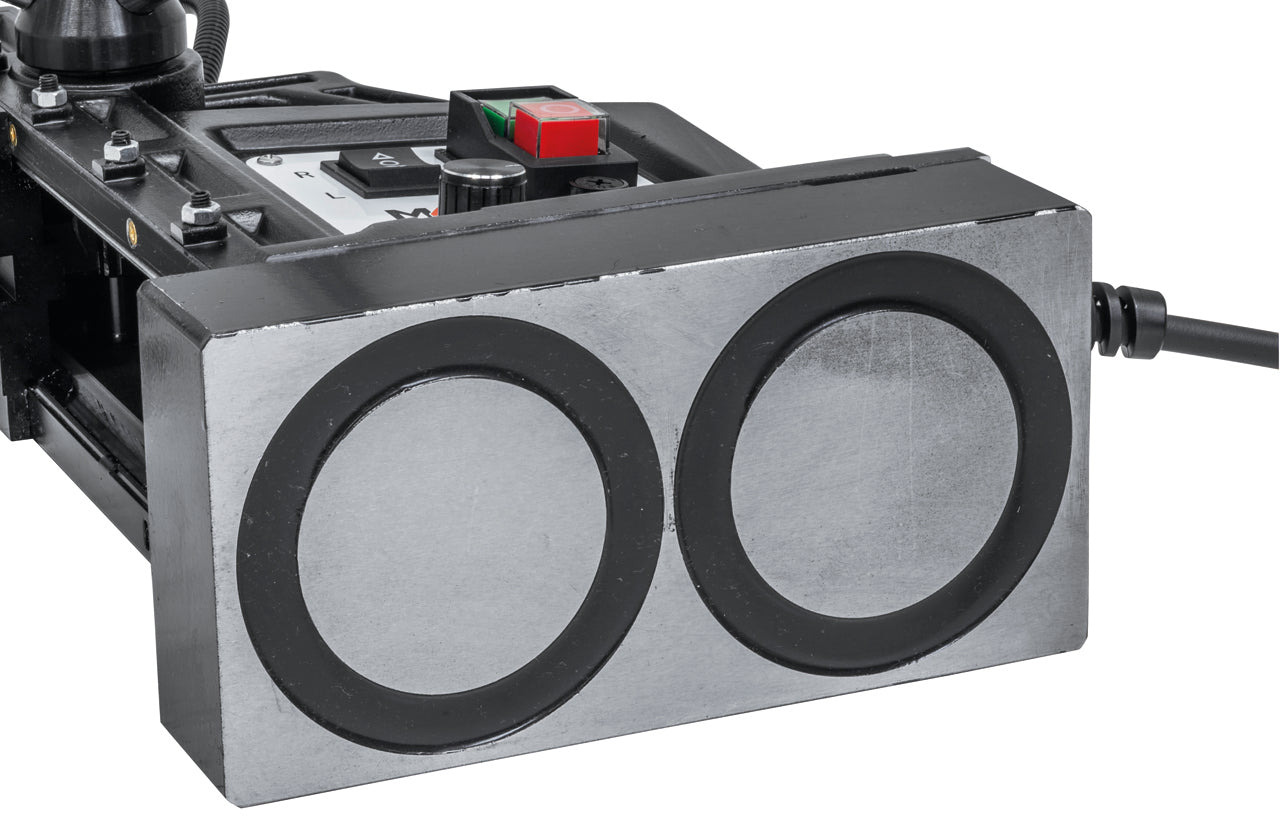

Elektromagnetyczna podstawa o sile przyciągania 14 200 N

Wiertarka MBM 40 V została wyposażona w elektromagnetyczną podstawę o deklarowanej sile przyciągania wynoszącej 14 200 N.

Podstawa umożliwia mocowanie urządzenia bezpośrednio do odpowiednio przygotowanych powierzchni ferromagnetycznych.

Rozwiązanie to jest szczególnie przydatne podczas wykonywania otworów w dużych elementach konstrukcyjnych, których transport do stacjonarnej obrabiarki byłby utrudniony.

Wymiary podstawy magnetycznej wynoszą 202 × 102 × 44 mm.

Skuteczność mocowania zależy między innymi od grubości i właściwości materiału, stanu powierzchni oraz prawidłowego ustawienia urządzenia.

Podczas pracy należy stosować pas zabezpieczający zgodnie z instrukcją obsługi.

Deklarowana siła przyciągania elektromagnesu nie oznacza dopuszczalnego obciążenia urządzenia w dowolnych warunkach montażu.

Wrzeciono MK2

Wiertarka magnetyczna MBM 40 V została wyposażona we wrzeciono ze stożkiem Morse'a MK2.

Rozwiązanie to umożliwia stosowanie kompatybilnych narzędzi oraz oprawek przeznaczonych do wykonywania różnorodnych operacji obróbczych.

Mocowanie MK2 pozwala stosować odpowiednio dobrane wiertła kręte, pogłębiacze, rozwiertaki, oprawki do gwintowania oraz inne kompatybilne narzędzia.

Standardowy zakres dostawy obejmuje trzpień wiertarski MK2.

Możliwość stosowania różnych narzędzi zwiększa uniwersalność urządzenia podczas wykonywania prac warsztatowych i montażowych.

Mocowanie Weldon 19 mm

Model MBM 40 V jest standardowo wyposażony w oprawkę MK2/Weldon 19 mm.

Mocowanie Weldon umożliwia stosowanie kompatybilnych frezów trepanacyjnych przeznaczonych do wykonywania otworów rdzeniowych.

Oprawka posiada układ wewnętrznego doprowadzania chłodziwa.

Rozwiązanie to umożliwia dostarczanie środka chłodząco-smarującego bezpośrednio do narzędzia podczas wykonywania otworów.

Standard mocowania Weldon 19 mm ułatwia dobór kompatybilnych frezów trepanacyjnych.

Chłodzenie wewnętrzne narzędzia

Wiertarka MBM 40 V posiada w standardowym wyposażeniu oprawkę MK2/Weldon 19 mm z chłodzeniem wewnętrznym oraz zbiornik na chłodziwo.

Układ umożliwia doprowadzanie odpowiednio dobranego środka chłodząco-smarującego do strefy skrawania.

Prawidłowe chłodzenie pomaga ograniczać temperaturę podczas obróbki i zmniejszać zużycie narzędzia.

Jest szczególnie istotne podczas wykonywania otworów o dużych średnicach.

Rodzaj chłodziwa oraz sposób jego stosowania należy dostosować do zaleceń producenta narzędzia i instrukcji obsługi urządzenia.

Wiercenie tradycyjnymi wiertłami do 19 mm

Oprócz wykonywania otworów frezami trepanacyjnymi model MBM 40 V umożliwia stosowanie tradycyjnych wierteł krętych.

Maksymalna deklarowana średnica wiercenia zwykłym wiertłem wynosi 19 mm.

Standardowy zestaw zawiera uchwyt wiertarski z kluczykiem o zakresie mocowania 1,5–13 mm oraz trzpień MK2.

W przypadku stosowania większych wierteł konieczne jest dobranie odpowiedniego, kompatybilnego sposobu mocowania.

Maksymalna zdolność wiercenia wiertłem krętym wynosząca 19 mm nie oznacza, że dołączony uchwyt wiertarski może mocować narzędzia o takiej średnicy.

Maksymalny przesuw głowicy 180 mm

Wiertarka magnetyczna MBM 40 V została wyposażona w mechanizm umożliwiający przemieszczanie głowicy w zakresie do 180 mm.

Rozwiązanie to zapewnia odpowiedni zakres ruchu podczas ustawiania narzędzia oraz wykonywania operacji wiertarskich.

Maksymalna odległość wrzeciona od podstawy wynosi 225 mm.

W przypadku mocowania Weldon maksymalna odległość od podstawy wynosi 128 mm.

Parametry te należy uwzględnić podczas doboru narzędzi oraz planowania operacji obróbczych.

Łagodny rozruch i zabezpieczenie przeciążeniowe

Wiertarka MBM 40 V została wyposażona w funkcję łagodnego rozruchu.

Rozwiązanie to ogranicza gwałtowne obciążenia mechaniczne występujące podczas uruchamiania silnika.

Urządzenie posiada również zabezpieczenie przeciążeniowe, którego zadaniem jest wspomaganie ochrony napędu przed nadmiernym obciążeniem.

Dodatkowo zastosowano zabezpieczenie przed niekontrolowanym ponownym uruchomieniem urządzenia po zaniku i przywróceniu zasilania.

Rozwiązania te wspomagają bezpieczną eksploatację maszyny, jednak nie zastępują obowiązku przestrzegania zasad bezpieczeństwa oraz zaleceń zawartych w instrukcji obsługi.

Pas zabezpieczający

Standardowe wyposażenie wiertarki magnetycznej MBM 40 V obejmuje pas zabezpieczający.

Element ten stanowi dodatkowe zabezpieczenie urządzenia podczas wykonywania operacji wiertarskich.

Jest szczególnie istotny podczas pracy w pozycjach, w których utrata przyczepności podstawy magnetycznej mogłaby spowodować przemieszczenie lub upadek maszyny.

Pas należy stosować zgodnie z instrukcją producenta, niezależnie od deklarowanej siły przyciągania elektromagnesu.

Zasilanie 230 V i mobilna konstrukcja

Wiertarka magnetyczna MBM 40 V jest przystosowana do zasilania napięciem jednofazowym 230 V.

Rozwiązanie to umożliwia eksploatację urządzenia w warsztatach oraz na odpowiednio przygotowanych stanowiskach montażowych bez konieczności stosowania instalacji trójfazowej.

Wymiary maszyny wynoszą 280 × 350 × 580 mm.

Masa urządzenia to około 17 kg.

Parametry te umożliwiają przemieszczanie wiertarki pomiędzy stanowiskami roboczymi oraz wykonywanie otworów bezpośrednio w dużych elementach konstrukcyjnych.

Standardowa walizka transportowa ułatwia przechowywanie urządzenia oraz transport pomiędzy miejscami wykonywania prac.

Zastosowanie

Wiertarka magnetyczna MBM 40 V M4P znajduje zastosowanie podczas:

• wykonywania otworów rdzeniowych o średnicy do 50 mm;

• wiercenia frezami trepanacyjnymi na głębokość do 50 mm;

• wiercenia tradycyjnymi wiertłami krętymi o średnicy do 19 mm;

• wykonywania gwintów do M12;

• wiercenia otworów w elementach konstrukcji stalowych;

• wykonywania otworów w stalowych płytach montażowych;

• wiercenia w belkach i profilach stalowych;

• produkcji konstrukcji stalowych;

• montażu konstrukcji przemysłowych;

• produkcji części maszyn;

• wykonywania elementów instalacji przemysłowych;

• prac remontowych i naprawczych;

• wykonywania otworów w dużych elementach, których transport do stacjonarnej obrabiarki jest utrudniony;

• prac warsztatowych;

• realizacji zadań montażowych w przemyśle;

• wykonywania otworów pod połączenia śrubowe.

Połączenie wiercenia rdzeniowego, tradycyjnego wiercenia oraz gwintowania zwiększa uniwersalność urządzenia podczas realizacji prac warsztatowych i montażowych.

Wiertarka magnetyczna MBM 40 V M4P łączy możliwości wiercenia rdzeniowego, tradycyjnego wiercenia i gwintowania z silnikiem o mocy 1380 W, płynną regulacją prędkości obrotowej oraz elektromagnetyczną podstawą o sile przyciągania 14 200 N.

Możliwość wykonywania otworów frezami trepanacyjnymi o średnicy do 50 mm i głębokości do 50 mm pozwala realizować różnorodne operacje wiertarskie w elementach stalowych.

Funkcja gwintowania do M12 oraz możliwość zmiany kierunku obrotów zwiększają możliwości technologiczne urządzenia.

Wrzeciono MK2 i standardowa oprawka Weldon 19 mm umożliwiają stosowanie odpowiednio dobranych narzędzi.

Elektroniczna regulacja prędkości obrotowej w zakresie 100–480 obr./min pozwala dostosować parametry pracy do wykonywanej operacji.

Elektromagnetyczna podstawa umożliwia mocowanie urządzenia bezpośrednio do odpowiednio przygotowanych powierzchni ferromagnetycznych.

Łagodny rozruch, zabezpieczenie przeciążeniowe oraz dołączony pas zabezpieczający wspomagają bezpieczną eksploatację urządzenia.

Dzięki zasilaniu jednofazowemu 230 V oraz masie około 17 kg maszyna może być wykorzystywana zarówno na stacjonarnych stanowiskach warsztatowych, jak i podczas odpowiednio zorganizowanych prac montażowych.

MBM 40 V M4P jest przeznaczona dla warsztatów mechanicznych, zakładów produkcyjnych oraz przedsiębiorstw zajmujących się wykonywaniem i montażem konstrukcji stalowych.

Zakres dostawy

• Plastikowe pudełko
• Zbiornik na chłodziwo
• Oczko (poziomica okrągła)
• Oprawka z chłodzeniem wewnętrznym MK2 / Weldon 19 mm
• Uchwyt wiertarski na kluczyk 1.5-13 mm
• Trzpień wiertarski MK2
• Pas zabezpieczający
• Instrukcja obsługi
• Narzędzia startowe
