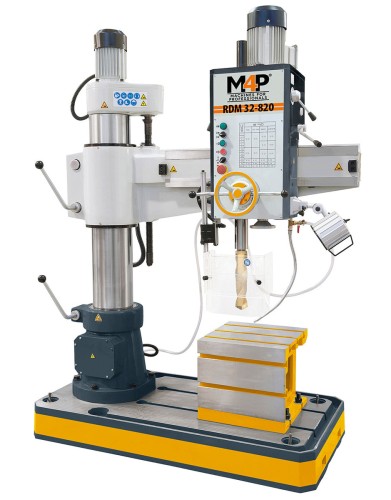

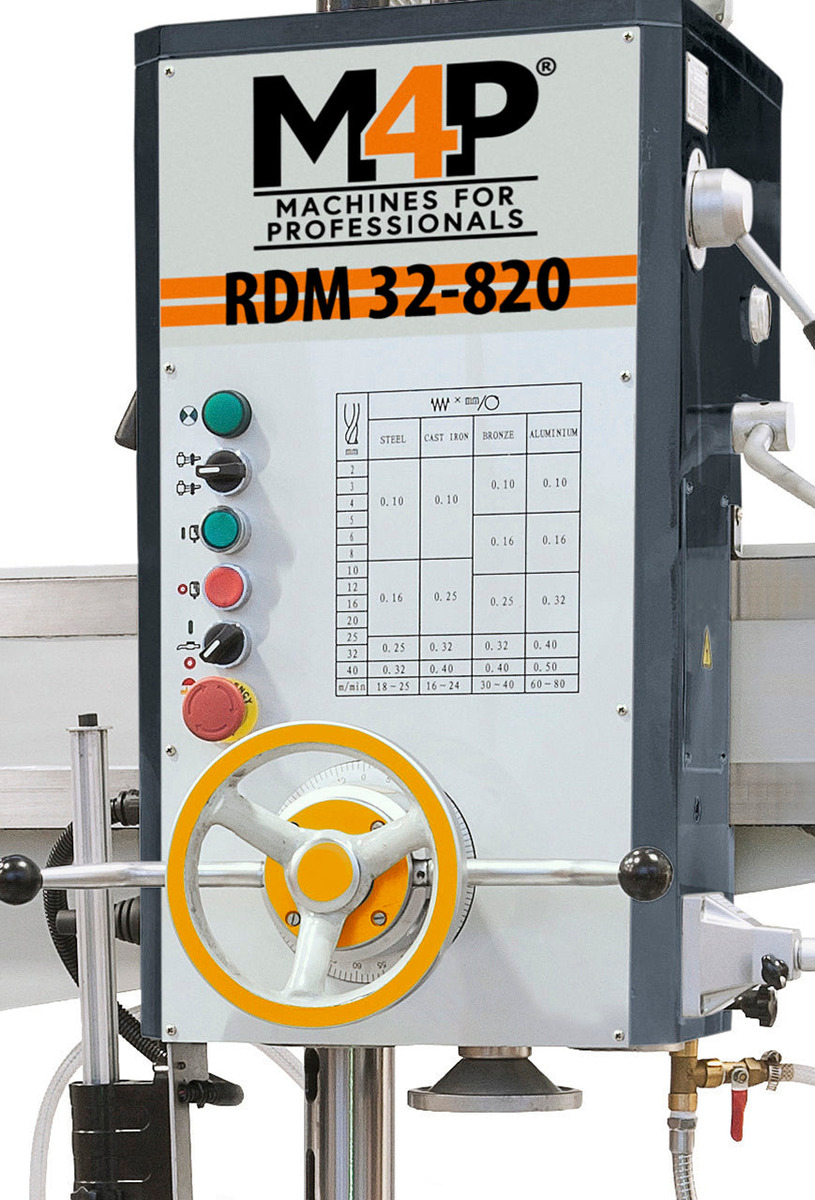

Wiertarka promieniowa do metalu RDM 32 - 820 M4P

Wiertarka promieniowa RDM 32-820 M4P to profesjonalna obrabiarka przeznaczona do wiercenia, pogłębiania, rozwiercania oraz gwintowania elementów metalowych. Maszyna łączy solidną konstrukcję przemysłową, elektryczną regulację wysokości ramienia oraz duży zakres ustawienia głowicy wiertarskiej, umożliwiając obróbkę elementów o zróżnicowanych wymiarach.

Urządzenie oferuje maksymalną średnicę wiercenia 32 mm oraz możliwość gwintowania do M24. Parametry te sprawiają, że znajduje zastosowanie w zakładach produkcyjnych, warsztatach mechanicznych, narzędziowniach oraz przedsiębiorstwach zajmujących się produkcją i regeneracją części maszyn.

Jedną z najważniejszych zalet modelu RDM 32-820 jest elektryczna regulacja wysokości ramienia obrotowego. Rozwiązanie to ogranicza wysiłek operatora podczas zmiany położenia zespołu roboczego i usprawnia przygotowanie maszyny do obróbki elementów o różnych wysokościach.

Wiertarka została wyposażona w silnik główny o mocy 1,5 kW oraz dodatkowy silnik podnoszenia ramienia o mocy 0,75 kW. Taka konfiguracja umożliwia niezależne realizowanie operacji skrawania i regulacji wysokości ramienia.

Istotną cechą konstrukcji jest regulowany wysięg wrzeciona w zakresie 310–820 mm. Dzięki temu operator może dostosować położenie głowicy do wymiarów obrabianego przedmiotu oraz rozmieszczenia wykonywanych otworów.

Maszyna posiada sześć stopni prędkości obrotowej wrzeciona w zakresie 75–1220 obr./min. Umożliwia to dobór parametrów skrawania do średnicy narzędzia, rodzaju materiału oraz charakteru wykonywanej operacji.

Wrzeciono wyposażono w gniazdo stożkowe MK4, pozwalające stosować odpowiednio dobrane narzędzia i oprawki wiertarskie.

Dodatkowym atutem jest mechaniczna blokada ruchu obrotowego ramienia oraz poziomego przesuwu głowicy. Rozwiązanie to umożliwia ustabilizowanie ustawienia zespołu roboczego po jego prawidłowym wypozycjonowaniu.

Maszyna oferuje również trzy wartości posuwu wrzeciona: 0,1 / 0,16 / 0,25 mm/obr., umożliwiając dostosowanie warunków obróbki do wykonywanego zadania.

Masa urządzenia wynosi około 1200 kg. Ciężka konstrukcja zapewnia odpowiednią podstawę do wykonywania wymagających operacji obróbczych.

RDM 32-820 M4P jest przeznaczona dla przedsiębiorstw potrzebujących wiertarki promieniowej o dużym zasięgu roboczym, elektrycznym podnoszeniu ramienia oraz możliwości realizowania kilku rodzajów operacji technologicznych na jednym stanowisku.

Najważniejsze cechy i zalety

• Maksymalna średnica wiercenia 32 mm – umożliwia wykonywanie otworów o zróżnicowanych średnicach w elementach metalowych.

• Możliwość gwintowania do M24 – zwiększa funkcjonalność maszyny i pozwala wykonywać połączenia gwintowane bez konieczności stosowania oddzielnej gwinciarki.

• Silnik główny o mocy 1,5 kW – zapewnia napęd przeznaczony do wykonywania operacji wiertarskich.

• Elektryczne podnoszenie ramienia – usprawnia regulację wysokości zespołu roboczego i ogranicza konieczność ręcznego przestawiania ciężkich elementów konstrukcyjnych.

• Dodatkowy silnik podnoszenia o mocy 0,75 kW – odpowiada za elektryczną regulację wysokości ramienia.

• Regulowany wysięg 310–820 mm – umożliwia obróbkę elementów o różnych wymiarach.

• Pionowy ruch ramienia 500 mm – pozwala dostosować wysokość głowicy do obrabianego przedmiotu.

• Poziomy przesuw głowicy 510 mm – ułatwia wykonywanie otworów w różnych miejscach elementu.

• Skok pinoli 250 mm – umożliwia wykonywanie operacji wymagających odpowiedniego zakresu ruchu wrzeciona.

• Sześć stopni prędkości obrotowej 75–1220 obr./min – pozwala dobierać obroty do średnicy narzędzia i rodzaju materiału.

• Gniazdo wrzeciona MK4 – umożliwia stosowanie kompatybilnego oprzyrządowania narzędziowego.

• Trzy wartości posuwu wrzeciona – zwiększają możliwości dostosowania parametrów obróbki.

• Mechaniczna blokada obrotu ramienia i przesuwu głowicy – umożliwia ustabilizowanie ustawienia roboczego.

• Gwintowanie przez zmianę kierunku obrotów wrzeciona – pozwala realizować operacje gwintowania bez osobnego zespołu gwintującego.

• Stół kostkowy 400 × 400 × 350 mm – zapewnia dodatkową powierzchnię do odpowiedniego ustawienia i mocowania obrabianych elementów.

• Masa około 1200 kg – ciężka konstrukcja przystosowana do zastosowań przemysłowych.

Wydajność wiercenia do 32 mm

Wiertarka promieniowa RDM 32-820 umożliwia wykonywanie otworów o maksymalnej średnicy 32 mm.

Parametr ten odpowiada potrzebom wielu warsztatów mechanicznych oraz przedsiębiorstw zajmujących się produkcją części maszyn, elementów konstrukcyjnych i wyposażenia przemysłowego.

Możliwość wykonywania otworów o różnych średnicach zwiększa uniwersalność maszyny i pozwala realizować wiele operacji technologicznych na jednym stanowisku.

Wiertarka może być wykorzystywana zarówno podczas produkcji jednostkowej, jak i przy wykonywaniu powtarzalnych operacji obróbczych.

Oprócz wiercenia urządzenie umożliwia pogłębianie i rozwiercanie wcześniej przygotowanych otworów.

Rzeczywiste możliwości obróbcze zależą od rodzaju materiału, geometrii narzędzia, zastosowanych parametrów skrawania oraz sposobu zamocowania przedmiotu.

Gwintowanie do M24

Model RDM 32-820 umożliwia wykonywanie gwintów metrycznych do M24.

Rozwiązanie to zwiększa funkcjonalność obrabiarki, ponieważ pozwala wykonywać zarówno otwory, jak i gwinty wewnętrzne na tym samym stanowisku.

Gwintowanie odbywa się poprzez odpowiednie prowadzenie narzędzia oraz zmianę kierunku obrotów wrzeciona.

Dzięki temu nie jest wymagany oddzielny zespół gwintujący.

Możliwość wykonywania gwintów do M24 jest szczególnie przydatna podczas produkcji elementów konstrukcyjnych, płyt montażowych oraz części maszyn wymagających połączeń śrubowych o większych średnicach.

Podczas gwintowania należy stosować odpowiednio dobrane gwintowniki oraz przestrzegać zaleceń dotyczących przygotowania otworu i doboru parametrów technologicznych.

Maksymalny zakres gwintowania zależy również od właściwości obrabianego materiału.

Silnik główny o mocy 1,5 kW

Wiertarka RDM 32-820 została wyposażona w silnik główny o mocy 1,5 kW.

Jednostka napędowa współpracuje z układem przeniesienia napędu wrzeciona, umożliwiając wykonywanie operacji wiercenia, pogłębiania, rozwiercania i gwintowania.

Odpowiedni dobór prędkości obrotowej i posuwu pozwala dostosować warunki pracy do charakteru wykonywanej operacji.

Silnik główny jest niezależny od dodatkowego silnika odpowiadającego za podnoszenie ramienia.

Takie rozwiązanie umożliwia elektryczną zmianę wysokości zespołu roboczego bez konieczności ręcznego podnoszenia ciężkiego ramienia.

Elektryczna regulacja wysokości ramienia

Jedną z najważniejszych cech wiertarki promieniowej RDM 32-820 jest zastosowanie elektrycznego mechanizmu podnoszenia ramienia.

Za regulację odpowiada dodatkowy silnik o mocy 0,75 kW.

Mechanizm umożliwia zmianę wysokości ramienia w zakresie 500 mm.

Rozwiązanie to jest szczególnie przydatne podczas obróbki elementów o różnych wysokościach oraz wykonywania operacji wymagających częstego przestawiania głowicy.

Elektryczna regulacja ogranicza wysiłek fizyczny operatora i usprawnia przygotowanie stanowiska do kolejnych operacji.

W porównaniu z modelami wyposażonymi w ręczny mechanizm podnoszenia zapewnia wygodniejszą obsługę podczas częstych zmian położenia zespołu roboczego.

Regulowany wysięg 310–820 mm

Wiertarka RDM 32-820 oferuje regulowany wysięg wrzeciona w zakresie od 310 do 820 mm.

Parametr ten określa możliwość zmiany odległości osi wrzeciona od kolumny maszyny.

Duży zakres regulacji pozwala wykonywać otwory w różnych miejscach obrabianego elementu bez konieczności jego częstego przemieszczania.

Rozwiązanie to jest szczególnie przydatne podczas obróbki większych płyt, elementów konstrukcyjnych oraz części maszyn.

Maksymalny wysięg 820 mm zwiększa możliwości wykorzystania urządzenia podczas wykonywania otworów oddalonych od krawędzi przedmiotu.

Zakres wysięgu należy uwzględnić podczas planowania stanowiska roboczego i doboru sposobu mocowania elementów.

Poziomy przesuw głowicy 510 mm

Model RDM 32-820 umożliwia poziome przemieszczanie głowicy wiertarskiej na odcinku 510 mm.

Rozwiązanie to ułatwia zmianę położenia wrzeciona względem obrabianego elementu.

Jest szczególnie przydatne podczas wykonywania kilku otworów rozmieszczonych w różnych punktach jednego przedmiotu.

Operator może dostosować położenie głowicy bez konieczności każdorazowego przestawiania ciężkiego elementu.

Po prawidłowym ustawieniu zespołu roboczego mechaniczna blokada pozwala ograniczyć jego niezamierzone przemieszczanie.

Sześć prędkości obrotowych wrzeciona

Wiertarka promieniowa RDM 32-820 oferuje sześć stopni prędkości obrotowej wrzeciona w zakresie od 75 do 1220 obr./min.

Możliwość wyboru odpowiedniej prędkości pozwala dostosować parametry pracy do średnicy narzędzia oraz rodzaju obrabianego materiału.

Niższe prędkości znajdują zastosowanie podczas wykonywania otworów o większych średnicach oraz operacji wymagających ograniczenia prędkości skrawania.

Wyższe ustawienia mogą być wykorzystywane podczas wiercenia mniejszych otworów przy zastosowaniu odpowiednich narzędzi.

Prawidłowy dobór obrotów ma znaczenie dla trwałości narzędzia, jakości wykonywanego otworu oraz wydajności procesu technologicznego.

Gniazdo wrzeciona MK4

Wiertarka została wyposażona w gniazdo wrzeciona ze stożkiem Morse’a MK4.

Rozwiązanie to umożliwia stosowanie odpowiednio dobranych narzędzi i oprawek narzędziowych.

Stożek MK4 znajduje szerokie zastosowanie w obrabiarkach przeznaczonych do wykonywania otworów o większych średnicach.

Pozwala wykorzystywać kompatybilne wiertła ze stożkiem Morse’a oraz inne narzędzia przy zastosowaniu odpowiedniego oprzyrządowania.

Przed rozpoczęciem pracy należy upewnić się, że zastosowane narzędzie lub oprawka są zgodne z gniazdem wrzeciona.

Trzy wartości posuwu wrzeciona

Model RDM 32-820 oferuje trzy wartości posuwu:

• 0,1 mm/obr.;

• 0,16 mm/obr.;

• 0,25 mm/obr.

Możliwość wyboru odpowiedniego posuwu pozwala dostosować parametry obróbki do średnicy narzędzia, rodzaju materiału oraz wymagań technologicznych.

Niższy posuw może być stosowany podczas operacji wymagających ograniczenia obciążenia narzędzia.

Wyższe wartości umożliwiają zwiększenie wydajności podczas wykonywania odpowiednio dobranych operacji wiercenia.

Dobór posuwu powinien uwzględniać zalecenia producenta narzędzia oraz możliwości obrabiarki.

Skok pinoli 250 mm

Wiertarka promieniowa RDM 32-820 została wyposażona w pinolę o skoku 250 mm.

Parametr ten określa dostępny zakres osiowego przemieszczania wrzeciona podczas wykonywania operacji obróbczych.

Odpowiednio duży skok umożliwia wykonywanie głębszych otworów oraz ogranicza konieczność częstego przestawiania ramienia.

Rozwiązanie to zwiększa możliwości wykorzystania urządzenia podczas obróbki elementów o zróżnicowanych wymiarach.

Mechaniczna blokada ramienia i głowicy

Wiertarka RDM 32-820 została wyposażona w mechaniczne rozwiązania umożliwiające blokowanie ruchu obrotowego ramienia oraz poziomego przesuwu głowicy.

Po prawidłowym ustawieniu zespołu roboczego operator może ustabilizować jego położenie.

Rozwiązanie to ogranicza ryzyko niezamierzonego przemieszczenia elementów konstrukcyjnych podczas wykonywania operacji obróbczych.

Jest szczególnie istotne podczas wiercenia większych otworów oraz wykonywania powtarzalnych operacji wymagających zachowania określonego ustawienia wrzeciona.

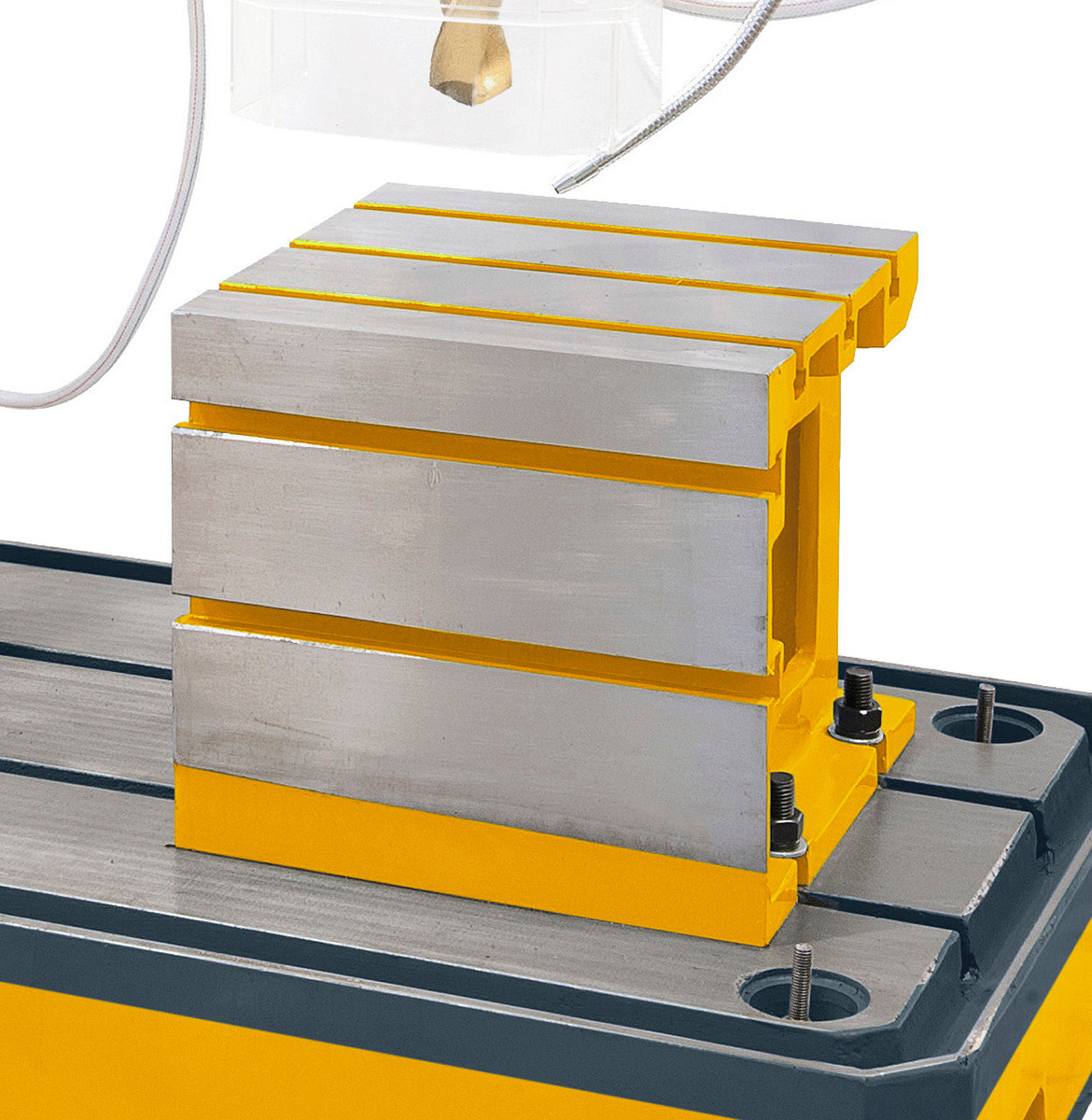

Stół kostkowy 400 × 400 × 350 mm

Model RDM 32-820 został wyposażony w stół kostkowy o wymiarach 400 × 400 × 350 mm.

Element ten umożliwia odpowiednie ustawienie obrabianych przedmiotów oraz zastosowanie kompatybilnych przyrządów mocujących.

Stół kostkowy jest szczególnie przydatny podczas obróbki mniejszych i średnich elementów, które można stabilnie zamocować w jego obszarze roboczym.

W przypadku większych przedmiotów istnieje możliwość wykorzystania powierzchni mocowania płyty podstawy.

Jej wymiary wynoszą 825 × 690 mm.

Konstrukcja przemysłowa o masie około 1200 kg

Wiertarka promieniowa RDM 32-820 charakteryzuje się masą wynoszącą około 1200 kg.

Ciężka konstrukcja została przystosowana do zastosowań warsztatowych i przemysłowych.

Odpowiednia masa obrabiarki sprzyja stabilności stanowiska podczas wykonywania wymagających operacji obróbczych.

Kolumna o średnicy 200 mm stanowi podstawowy element konstrukcyjny odpowiedzialny za podparcie ramienia promieniowego.

Całkowite wymiary maszyny wynoszą 1470 × 750 × 2100 mm.

Podczas przygotowywania stanowiska należy uwzględnić masę urządzenia, jego wymiary oraz wymagania dotyczące transportu, ustawienia i bezpiecznej eksploatacji.

Zastosowanie

Wiertarka promieniowa RDM 32-820 M4P znajduje zastosowanie podczas:

• wiercenia otworów o średnicy do 32 mm;

• wykonywania gwintów metrycznych do M24;

• pogłębiania wcześniej wykonanych otworów;

• rozwiercania otworów;

• obróbki większych elementów metalowych;

• produkcji części maszyn;

• wykonywania otworów w płytach montażowych;

• obróbki elementów konstrukcji stalowych;

• produkcji wyposażenia przemysłowego;

• prac warsztatowych;

• realizacji zadań w narzędziowniach;

• produkcji jednostkowej i małoseryjnej;

• wykonywania powtarzalnych operacji wiercenia;

• prac remontowych i naprawczych;

• przygotowywania części do montażu maszyn i urządzeń.

Połączenie dużego zakresu wysięgu, elektrycznej regulacji wysokości ramienia oraz możliwości wykonywania kilku rodzajów operacji technologicznych zwiększa uniwersalność urządzenia.

Wiertarka promieniowa RDM 32-820 M4P łączy wydajność wiercenia do 32 mm, możliwość gwintowania do M24 oraz elektryczną regulację wysokości ramienia.

Duży zakres wysięgu 310–820 mm oraz poziomy przesuw głowicy 510 mm umożliwiają wykonywanie otworów w różnych miejscach obrabianego elementu bez konieczności częstego przemieszczania przedmiotu.

Elektryczne podnoszenie ramienia usprawnia zmianę wysokości zespołu roboczego, szczególnie podczas obróbki elementów o zróżnicowanych wymiarach.

Sześć stopni prędkości obrotowej oraz trzy wartości posuwu pozwalają dostosować parametry pracy do rodzaju materiału i wykonywanej operacji.

Gniazdo wrzeciona MK4 umożliwia stosowanie szerokiej gamy kompatybilnych narzędzi i oprawek.

Mechaniczne blokady ramienia i głowicy wspomagają utrzymanie stabilnego ustawienia podczas obróbki.

Ciężka konstrukcja o masie około 1200 kg została przystosowana do zastosowań przemysłowych.

RDM 32-820 M4P stanowi rozwiązanie dla przedsiębiorstw poszukujących uniwersalnej wiertarki promieniowej do wykonywania otworów, pogłębiania, rozwiercania i gwintowania elementów metalowych.
