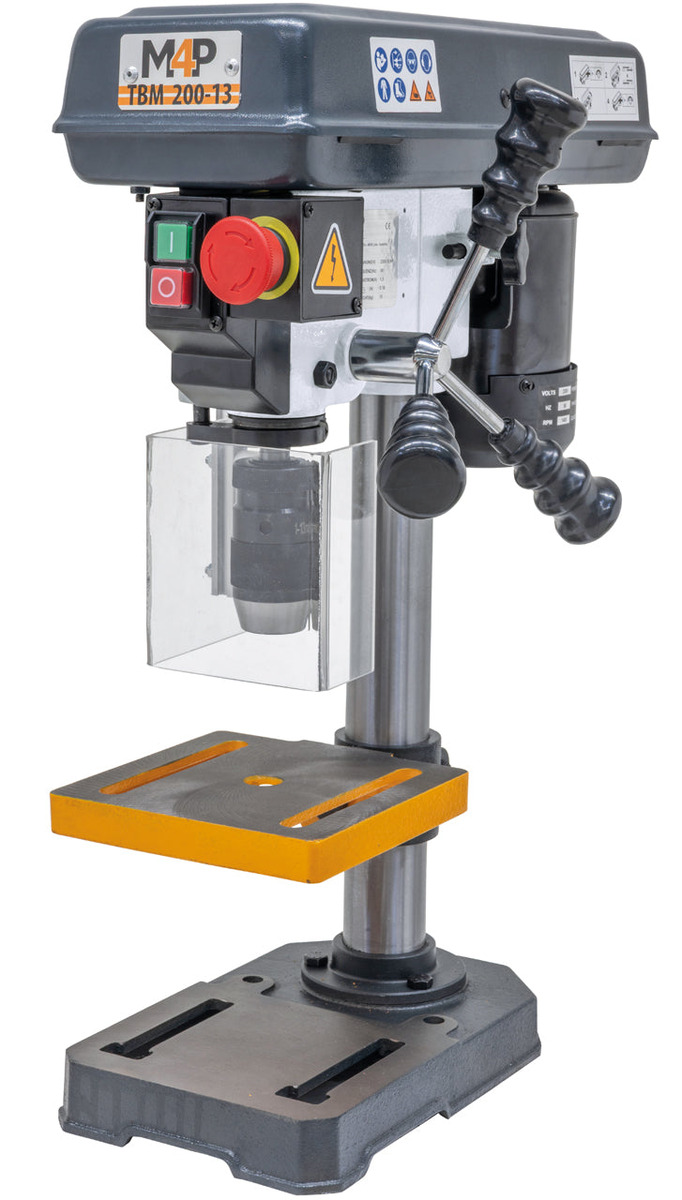

Wiertarka stołowa do metalu TBM 200 - 13 / 230 V M4P

Wiertarka stołowa TBM 200-13 / 230 V M4P to kompaktowa maszyna warsztatowa przeznaczona do wykonywania otworów w metalu. Łączy niewielkie gabaryty, napęd pasowy, pięciostopniową regulację prędkości obrotowej oraz funkcjonalny stół roboczy z możliwością regulacji pochylenia.

Dzięki zasilaniu jednofazowemu 230 V urządzenie może być wykorzystywane w warsztatach przydomowych, niewielkich zakładach naprawczych, pracowniach technicznych oraz podczas realizacji prac montażowych i konserwacyjnych.

Model TBM 200-13 umożliwia wiercenie otworów o maksymalnej średnicy 13 mm. Wyposażono go w silnik o mocy oddawanej 0,30 kW oraz pięciostopniową regulację prędkości obrotowej w zakresie 500–2500 obr./min. Pozwala to dobierać parametry pracy do średnicy wiertła, właściwości obrabianego materiału i charakteru wykonywanej operacji.

Wiertarka posiada stałe mocowanie uchwytu wiertarskiego B16 oraz szybkomocujący uchwyt o zakresie mocowania 1–13 mm. Rozwiązanie to umożliwia sprawną wymianę wierteł z chwytem cylindrycznym bez konieczności stosowania kluczyka.

Stół roboczy o wymiarach 165 × 160 mm został wyposażony w rowki teowe o szerokości 14 mm. Możliwość pochylenia stołu w zakresie od -45° do +45° zwiększa funkcjonalność urządzenia podczas wykonywania otworów pod kątem.

Regulacja wysokości stołu za pomocą mechanizmu zębatkowego ułatwia dostosowanie jego położenia do wymiarów obrabianego przedmiotu.

Wysięg wynoszący 100 mm oraz skok pinoli 50 mm zapewniają możliwości ustawiania narzędzia odpowiednie do kompaktowej wiertarki stołowej.

Dodatkowym atutem jest obrobiona powierzchnia płyty podstawy o wymiarach 170 × 140 mm, którą można wykorzystać podczas mocowania wyższych elementów.

Maszyna charakteryzuje się niewielkimi wymiarami 250 × 420 × 580 mm oraz masą około 17 kg. Dzięki temu pozwala zorganizować stanowisko wiertarskie również w warsztatach dysponujących ograniczoną przestrzenią.

Wyposażenie standardowe obejmuje szybkomocujący uchwyt wiertarski, regulowaną osłonę ochronną, oddzielny przycisk awaryjnego zatrzymania oraz narzędzia obsługowe.

TBM 200-13 / 230 V M4P stanowi praktyczne rozwiązanie do wykonywania typowych otworów montażowych i technologicznych w niewielkich elementach metalowych.

Najważniejsze cechy i zalety

• Maksymalna zdolność wiercenia 13 mm – umożliwia wykonywanie otworów montażowych i technologicznych w elementach metalowych.

• Silnik o mocy oddawanej 0,30 kW – zapewnia napęd odpowiedni do lekkich prac warsztatowych.

• Zasilanie jednofazowe 230 V – umożliwia eksploatację urządzenia bez konieczności posiadania instalacji trójfazowej.

• 5-stopniowa regulacja prędkości obrotowej – pozwala dostosować obroty do średnicy stosowanego narzędzia i rodzaju materiału.

• Zakres prędkości 500–2500 obr./min – umożliwia dobór parametrów do różnych operacji wiertarskich.

• Napęd pasowy – zapewnia możliwość zmiany przełożenia i wyboru odpowiedniej prędkości wrzeciona.

• Stałe mocowanie B16 – umożliwia zamontowanie kompatybilnego uchwytu wiertarskiego.

• Szybkomocujący uchwyt wiertarski 1–13 mm – usprawnia wymianę wierteł z chwytem cylindrycznym.

• Uchylny stół roboczy 165 × 160 mm – pozwala ustawiać obrabiane elementy pod odpowiednim kątem.

• Regulacja pochylenia stołu od -45° do +45° – zwiększa możliwości wykonywania otworów pod kątem.

• Zębatkowa regulacja wysokości stołu – ułatwia dopasowanie położenia powierzchni roboczej.

• Rowki teowe o szerokości 14 mm – umożliwiają stosowanie odpowiednio dobranych przyrządów mocujących.

• Wysięg 100 mm – pozwala ustawiać niewielkie elementy względem osi wrzeciona.

• Skok pinoli 50 mm – zapewnia zakres osiowego przemieszczania wrzeciona odpowiedni do typowych prac warsztatowych.

• Kolumna o średnicy 48 mm – stanowi podstawowy element konstrukcyjny podpierający zespół roboczy.

• Obrobiona płyta podstawy – zwiększa możliwości ustawiania wyższych przedmiotów.

• Regulowana osłona ochronna – pomaga ograniczać dostęp do strefy obracającego się narzędzia.

• Oddzielny przycisk awaryjnego zatrzymania – umożliwia szybkie zatrzymanie urządzenia w sytuacji awaryjnej.

• Masa około 17 kg – ułatwia organizację stanowiska oraz przenoszenie urządzenia po jego odpowiednim zabezpieczeniu.

Wiercenie otworów o średnicy do 13 mm

Wiertarka TBM 200-13 została zaprojektowana do wykonywania otworów w niewielkich elementach metalowych.

Maksymalna zdolność wiercenia wynosząca 13 mm umożliwia przygotowywanie otworów montażowych, wykonywanie prostych elementów konstrukcyjnych oraz realizację prac naprawczych.

Urządzenie znajduje zastosowanie podczas obróbki niewielkich części maszyn, płaskowników, kątowników i innych elementów mieszczących się w przestrzeni roboczej maszyny.

Może być wykorzystywane zarówno podczas wykonywania pojedynczych detali, jak i realizacji powtarzalnych prac warsztatowych.

Przy zastosowaniu odpowiednio dobranych narzędzi możliwe jest również pogłębianie wcześniej wykonanych otworów.

Rzeczywiste możliwości obróbcze zależą od rodzaju materiału, geometrii narzędzia, parametrów skrawania oraz sposobu zamocowania przedmiotu.

Pięciostopniowa regulacja prędkości obrotowej

Model TBM 200-13 oferuje 5 prędkości obrotowych wrzeciona w zakresie 500–2500 obr./min.

Rozwiązanie to pozwala dostosować parametry pracy do średnicy stosowanego narzędzia i właściwości obrabianego materiału.

Niższe prędkości znajdują zastosowanie podczas wykonywania otworów o większych średnicach oraz obróbki materiałów wymagających ograniczonej prędkości skrawania.

Wyższe ustawienia mogą być wykorzystywane podczas wiercenia mniejszych otworów i obróbki materiałów umożliwiających pracę z większymi prędkościami obrotowymi.

Odpowiedni dobór parametrów wpływa na jakość wykonywanego otworu, trwałość narzędzia oraz komfort obsługi.

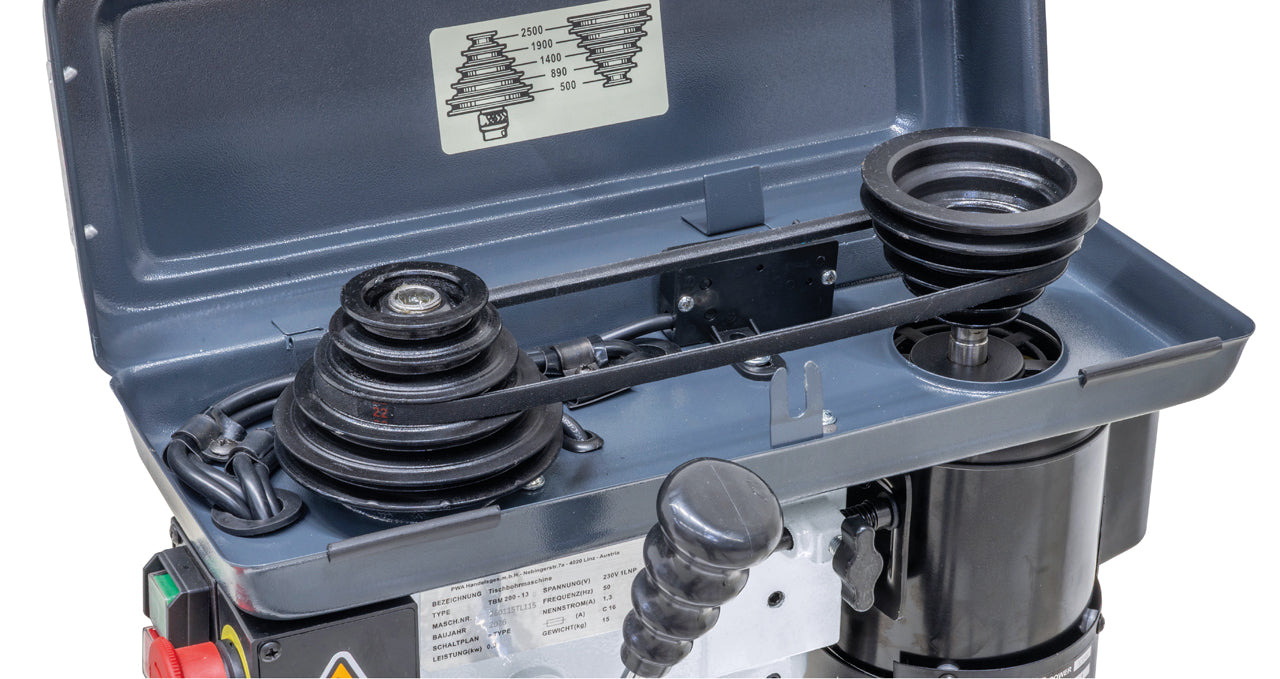

Wiertarka posiada napęd pasowy z pięcioma prędkościami obrotowymi. Nie należy utożsamiać tego rozwiązania z elektroniczną regulacją bezstopniową VARIO.

Silnik 0,30 kW i zasilanie 230 V

Wiertarka TBM 200-13 została wyposażona w silnik jednofazowy zasilany napięciem 230 V.

Moc oddawana silnika w trybie pracy ciągłej S1 wynosi 0,30 kW.

Parametr mocy podany dla trybu S6 40% wynosi 0,40 kW.

Napęd został dostosowany do możliwości obróbczych kompaktowej wiertarki stołowej przeznaczonej do lekkich prac warsztatowych.

Zasilanie jednofazowe pozwala wykorzystywać urządzenie w warsztatach przydomowych, garażach i pracowniach technicznych wyposażonych w odpowiednią instalację elektryczną.

Stałe mocowanie B16 i szybkomocujący uchwyt wiertarski

Model TBM 200-13 posiada stałe mocowanie uchwytu wiertarskiego B16.

W odróżnieniu od większych wiertarek wyposażonych we wrzeciona ze stożkiem Morse’a MK2 lub MK3, urządzenie wykorzystuje mocowanie przeznaczone do bezpośredniego osadzenia kompatybilnego uchwytu.

W wyposażeniu standardowym znajduje się szybkomocujący uchwyt wiertarski o zakresie mocowania 1–13 mm / B16.

Umożliwia on sprawną wymianę wierteł z chwytem cylindrycznym bez konieczności używania kluczyka.

Rozwiązanie to jest szczególnie przydatne podczas wykonywania prac wymagających częstej zmiany średnicy narzędzia.

Maksymalna zdolność wiercenia maszyny oraz górna granica zakresu mocowania standardowego uchwytu wynoszą 13 mm.

Uchylny stół roboczy 165 × 160 mm

Wiertarka została wyposażona w stół roboczy o wymiarach 165 × 160 mm.

Stół można pochylać w zakresie od -45° do +45°, co umożliwia wykonywanie otworów pod kątem.

Powierzchnia robocza posiada rowki teowe o szerokości 14 mm, przeznaczone do stosowania kompatybilnych przyrządów mocujących.

Regulacja wysokości za pomocą mechanizmu zębatkowego ułatwia dopasowanie położenia stołu do wymiarów obrabianego elementu.

Możliwość regulacji wysokości i kąta pochylenia zwiększa funkcjonalność maszyny podczas realizacji różnorodnych prac montażowych.

Przed rozpoczęciem wiercenia należy prawidłowo ustawić i zabezpieczyć stół oraz odpowiednio zamocować obrabiany przedmiot.

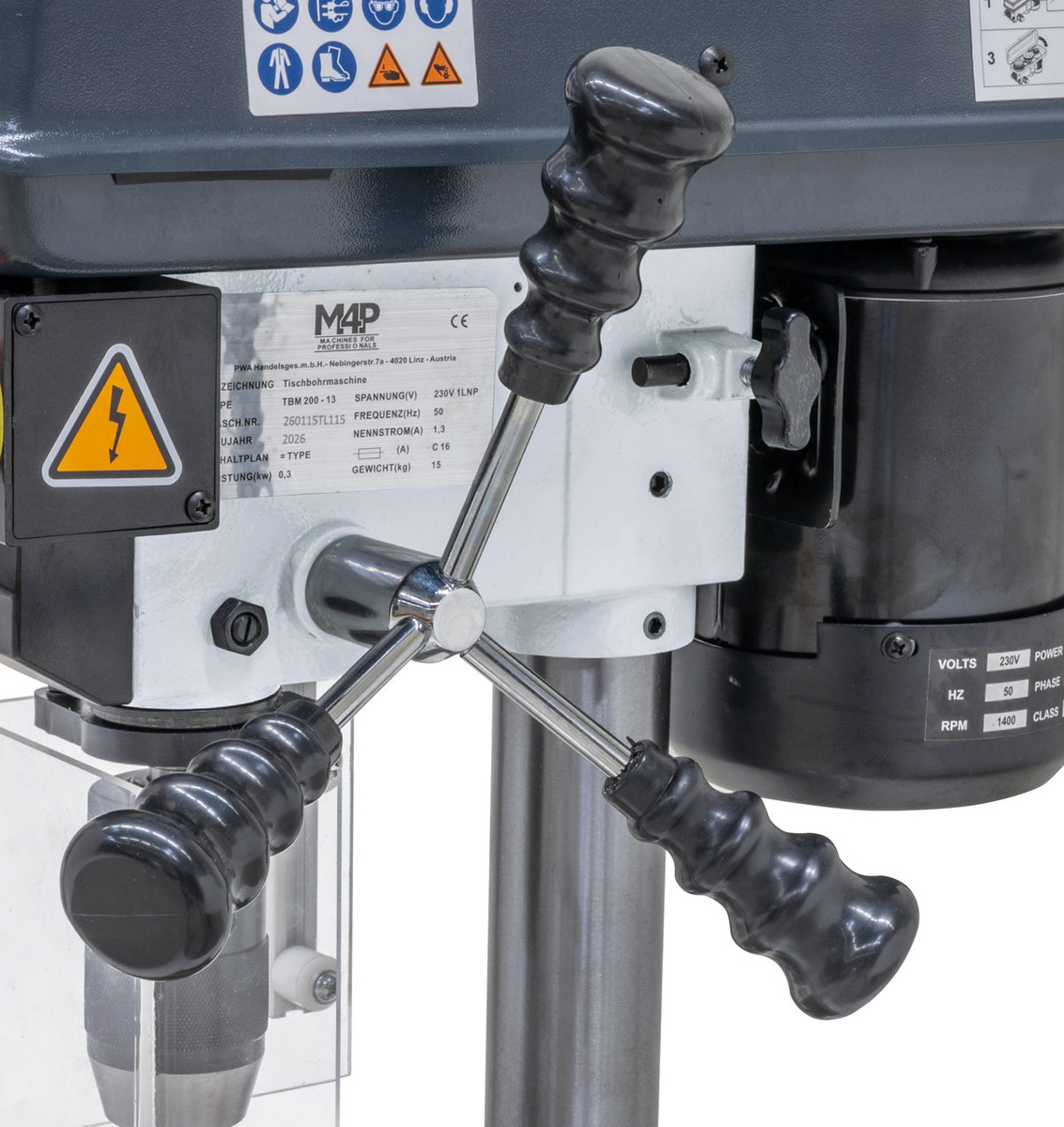

Wysięg 100 mm i skok pinoli 50 mm

Model TBM 200-13 charakteryzuje się wysięgiem wynoszącym 100 mm.

Parametr ten określa odległość osi wrzeciona od kolumny i wpływa na maksymalną szerokość elementów, które można ustawić względem narzędzia.

Skok pinoli wynosi 50 mm i określa zakres osiowego przemieszczania wrzeciona podczas wykonywania operacji wiertarskich.

Maksymalna odległość wrzeciona od stołu wynosi 150 mm, natomiast odległość wrzeciona od płyty podstawy osiąga 230 mm.

Parametry te pozwalają przygotować stanowisko do obróbki niewielkich elementów o zróżnicowanych wymiarach.

Obrobiona płyta podstawy

Wiertarka TBM 200-13 została wyposażona w obrobioną powierzchnię roboczą płyty podstawy o wymiarach 170 × 140 mm.

Powierzchnia ta może być wykorzystywana podczas ustawiania i mocowania wyższych przedmiotów, których obróbka na standardowej wysokości stołu byłaby utrudniona.

Rozwiązanie to zwiększa możliwości organizacji stanowiska wiertarskiego.

Podczas mocowania elementów należy stosować przyrządy odpowiednie do konstrukcji urządzenia i wymiarów obrabianego przedmiotu.

Kompaktowa konstrukcja stołowa

TBM 200-13 jest wiertarką przeznaczoną do ustawienia na odpowiednio przygotowanym stole lub podstawie warsztatowej.

Maszyna została wyposażona w kolumnę o średnicy 48 mm, stanowiącą element konstrukcyjny podpierający zespół roboczy.

Masa urządzenia wynosi około 17 kg, natomiast jego całkowite wymiary to 250 × 420 × 580 mm.

Niewielkie gabaryty ułatwiają organizację stanowiska w garażach, warsztatach przydomowych oraz pracowniach dysponujących ograniczoną przestrzenią.

Przed rozpoczęciem eksploatacji należy zapewnić odpowiednią nośność podłoża i prawidłowo zamocować maszynę.

Bezpieczeństwo pracy

Wiertarka TBM 200-13 została wyposażona w regulowaną osłonę ochronną oraz oddzielny przycisk awaryjnego zatrzymania.

Regulowana osłona pomaga ograniczać dostęp do strefy pracy obracającego się narzędzia.

Przycisk awaryjnego zatrzymania umożliwia szybkie zatrzymanie maszyny w sytuacji wymagającej natychmiastowej reakcji.

Opis dostawcy wskazuje również na zastosowanie zabezpieczenia przed niekontrolowanym ponownym uruchomieniem urządzenia po zaniku zasilania.

Rozwiązania te wspomagają bezpieczeństwo obsługi, jednak nie zastępują prawidłowego mocowania obrabianych przedmiotów, stosowania odpowiednich środków ochrony i przestrzegania instrukcji eksploatacji.

Podczas wiercenia nie należy przytrzymywać obrabianego elementu ręką.

Zastosowanie

Wiertarka stołowa TBM 200-13 / 230 V M4P znajduje zastosowanie podczas:

• wiercenia otworów o średnicy do 13 mm;

• wykonywania otworów montażowych w elementach metalowych;

• pogłębiania wcześniej przygotowanych otworów;

• obróbki niewielkich części maszyn;

• przygotowywania prostych elementów konstrukcyjnych;

• wykonywania otworów w płytach montażowych;

• prac remontowych i naprawczych;

• wykonywania pojedynczych detali;

• realizacji prac w warsztatach przydomowych;

• prac technicznych i konserwacyjnych;

• wykonywania elementów wyposażenia warsztatowego;

• realizacji ćwiczeń praktycznych w pracowniach technicznych.

Połączenie pięciostopniowej regulacji prędkości, uchylnego stołu roboczego i zasilania jednofazowego sprawia, że urządzenie jest funkcjonalnym rozwiązaniem do lekkich prac warsztatowych.

Wiertarka stołowa TBM 200-13 / 230 V M4P łączy maksymalną zdolność wiercenia 13 mm, silnik o mocy oddawanej 0,30 kW oraz pięciostopniową regulację prędkości obrotowej w zakresie 500–2500 obr./min.

Uchylny stół roboczy o wymiarach 165 × 160 mm oraz możliwość regulacji jego wysokości ułatwiają przygotowanie stanowiska do obróbki niewielkich elementów.

Stałe mocowanie B16 i szybkomocujący uchwyt wiertarski usprawniają codzienną obsługę urządzenia.

Zasilanie jednofazowe 230 V umożliwia eksploatację maszyny w warsztatach niewyposażonych w instalację trójfazową.

Kompaktowa konstrukcja, masa około 17 kg oraz dodatkowa powierzchnia robocza płyty podstawy sprawiają, że TBM 200-13 jest praktycznym rozwiązaniem do wykonywania typowych otworów montażowych i technologicznych.

Zakres dostawy

• Uchwyt samozaciskowy 1-13 mm / B16
• Osłona z regulacją wysokości
• Grzybek bezpieczeństwa (osobny)
• Narzędzia startowe
