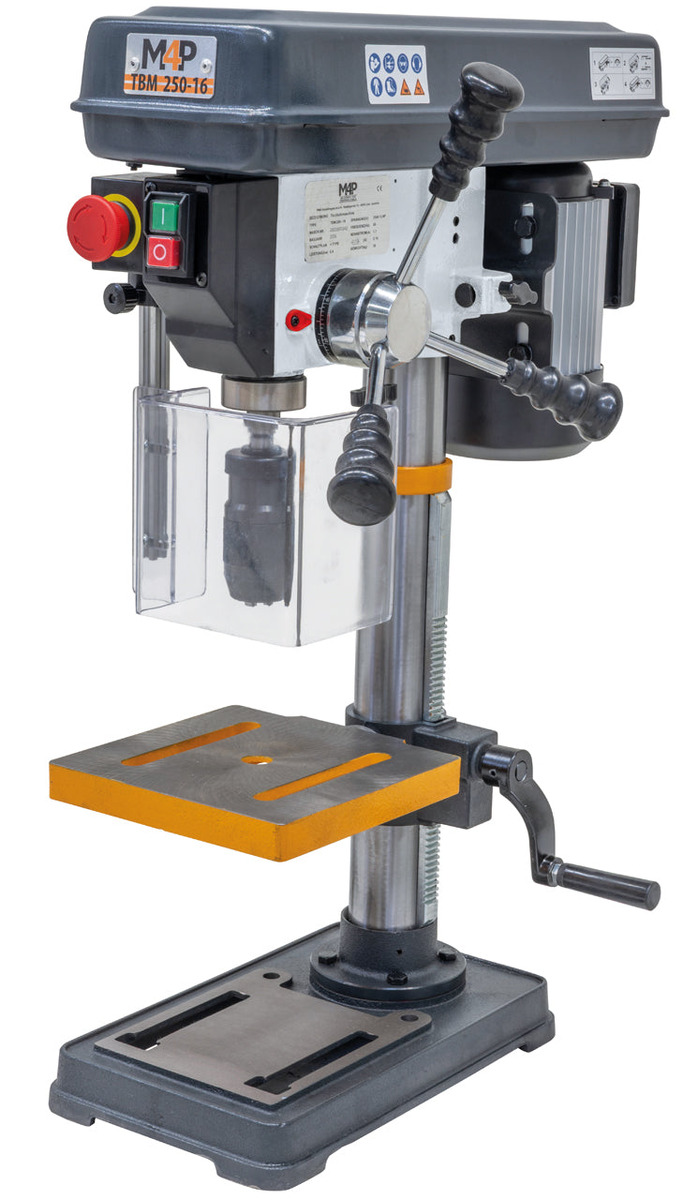

Wiertarka stołowa do metalu TBM 250 - 16 / 230 V M4P

Wiertarka stołowa TBM 250-16 / 230 V M4P to kompaktowa maszyna warsztatowa przeznaczona do wykonywania otworów w metalu. Łączy stabilną konstrukcję, napęd pasowy, 12-stopniową regulację prędkości obrotowej oraz funkcjonalny stół roboczy. Dzięki zasilaniu jednofazowemu 230 V urządzenie może być wykorzystywane w warsztatach mechanicznych, zakładach naprawczych, pracowniach technicznych oraz warsztatach przydomowych.

Model TBM 250-16 umożliwia wiercenie otworów o maksymalnej średnicy 16 mm. Został wyposażony w silnik o mocy oddawanej 0,40 kW oraz 12-stopniową regulację prędkości obrotowej w zakresie 200–2500 obr./min. Rozwiązanie to pozwala dostosować parametry pracy do średnicy wiertła, właściwości obrabianego materiału oraz rodzaju wykonywanej operacji.

Wiertarka posiada wrzeciono ze stożkiem Morse’a MK2, umożliwiające stosowanie kompatybilnych narzędzi i oprawek. Standardowy szybkomocujący uchwyt wiertarski o zakresie mocowania 1–16 mm usprawnia wymianę wierteł podczas codziennej pracy.

Stół roboczy o wymiarach 200 × 195 mm został wyposażony w rowki teowe o szerokości 16 mm. Możliwość pochylenia stołu w zakresie od -45° do +45° zwiększa funkcjonalność maszyny podczas wykonywania otworów pod kątem.

Regulacja wysokości stołu za pomocą mechanizmu zębatkowego ułatwia dostosowanie stanowiska do wymiarów obrabianego elementu.

Wysięg wynoszący 125 mm oraz skok pinoli 60 mm zapewniają możliwości ustawiania narzędzia odpowiednie do kompaktowej wiertarki stołowej.

Dodatkowym atutem jest obrobiona powierzchnia płyty podstawy o wymiarach 155 × 160 mm, wyposażona w rowki teowe. Może ona stanowić dodatkową powierzchnię do mocowania wyższych elementów.

Konstrukcja o masie około 28 kg i wymiarach 320 × 510 × 720 mm pozwala przygotować stanowisko wiertarskie bez konieczności instalowania dużej maszyny stojącej.

Wyposażenie standardowe obejmuje szybkomocujący uchwyt wiertarski, trzpień MK2/B16, oddzielny przycisk awaryjnego zatrzymania oraz narzędzia obsługowe.

TBM 250-16 / 230 V M4P to rozwiązanie dla użytkowników poszukujących kompaktowej wiertarki stołowej o zdolności wiercenia 16 mm, szerokim wyborze prędkości obrotowych oraz możliwości wykonywania otworów pod kątem.

Najważniejsze cechy i zalety

• Maksymalna zdolność wiercenia 16 mm – umożliwia wykonywanie otworów w elementach metalowych.

• Silnik o mocy oddawanej 0,40 kW – zapewnia napęd odpowiedni do typowych zastosowań warsztatowych.

• Zasilanie jednofazowe 230 V – umożliwia eksploatację maszyny bez konieczności posiadania instalacji trójfazowej.

• 12-stopniowa regulacja prędkości obrotowej – pozwala dostosować obroty do średnicy narzędzia i właściwości materiału.

• Zakres prędkości 200–2500 obr./min – umożliwia dobór parametrów do różnych operacji wiertarskich.

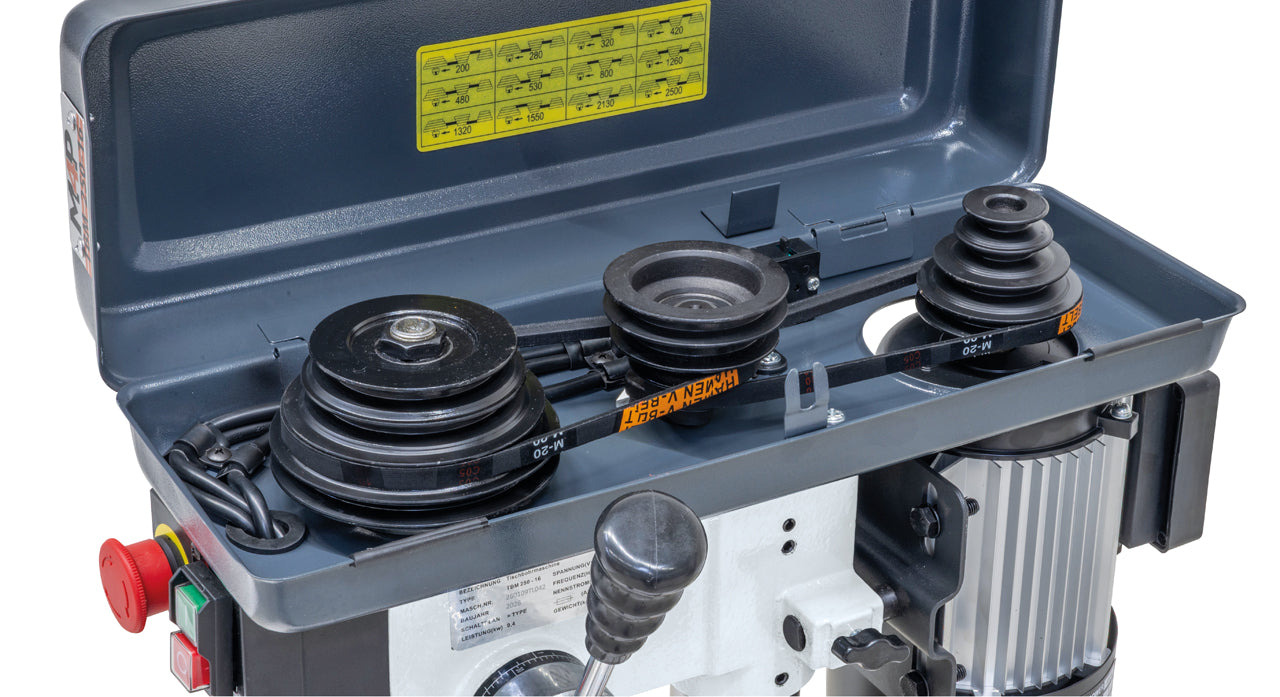

• Napęd pasowy – umożliwia zmianę przełożenia i wybór odpowiedniej prędkości wrzeciona.

• Wrzeciono ze stożkiem Morse’a MK2 – pozwala stosować kompatybilne narzędzia i oprawki.

• Szybkomocujący uchwyt wiertarski 1–16 mm – usprawnia wymianę wierteł z chwytem cylindrycznym.

• Uchylny stół roboczy 200 × 195 mm – umożliwia ustawianie obrabianych elementów pod odpowiednim kątem.

• Regulacja pochylenia stołu od -45° do +45° – zwiększa możliwości wykonywania otworów pod kątem.

• Zębatkowa regulacja wysokości stołu – ułatwia dopasowanie położenia powierzchni roboczej.

• Rowki teowe o szerokości 16 mm – umożliwiają stosowanie odpowiednio dobranych przyrządów mocujących.

• Wysięg 125 mm – pozwala ustawiać obrabiane przedmioty względem osi wrzeciona.

• Skok pinoli 60 mm – określa zakres osiowego przemieszczania wrzeciona podczas wiercenia.

• Obrobiona płyta podstawy z rowkami teowymi – zwiększa możliwości mocowania wyższych elementów.

• Kolumna o średnicy 60 mm – stanowi podstawowy element konstrukcyjny podpierający zespół roboczy.

• Oddzielny przycisk awaryjnego zatrzymania – umożliwia szybkie zatrzymanie urządzenia w sytuacji awaryjnej.

• Masa około 28 kg – pozwala wykorzystać urządzenie na odpowiednio przygotowanym stanowisku stołowym.

Wiercenie otworów o średnicy do 16 mm

Wiertarka TBM 250-16 została zaprojektowana do wykonywania otworów w elementach metalowych.

Maksymalna zdolność wiercenia wynosząca 16 mm umożliwia obróbkę części maszyn, płyt montażowych oraz niewielkich elementów konstrukcyjnych.

Maszyna może być wykorzystywana podczas wykonywania pojedynczych elementów, prac naprawczych oraz realizacji niewielkich serii produkcyjnych.

Przy zastosowaniu odpowiednio dobranych narzędzi możliwe jest również pogłębianie wcześniej przygotowanych otworów.

Rzeczywiste możliwości obróbcze zależą od właściwości materiału, geometrii narzędzia, parametrów skrawania oraz sposobu zamocowania obrabianego przedmiotu.

12-stopniowa regulacja prędkości obrotowej

Model TBM 250-16 oferuje 12 prędkości obrotowych wrzeciona w zakresie 200–2500 obr./min.

Rozwiązanie to umożliwia dostosowanie parametrów pracy do średnicy stosowanego narzędzia oraz rodzaju obrabianego materiału.

Niższe prędkości znajdują zastosowanie podczas wiercenia otworów o większych średnicach oraz obróbki materiałów wymagających ograniczonej prędkości skrawania.

Wyższe ustawienia mogą być wykorzystywane podczas wykonywania mniejszych otworów oraz obróbki materiałów umożliwiających zastosowanie większych prędkości obrotowych.

Odpowiedni dobór parametrów pomaga uzyskać właściwą jakość otworu i ograniczyć nadmierne zużycie narzędzia.

Wiertarka posiada 12 określonych prędkości obrotowych, a nie regulację bezstopniową VARIO.

Silnik 0,40 kW i zasilanie 230 V

Wiertarka TBM 250-16 została wyposażona w silnik jednofazowy zasilany napięciem 230 V.

Moc oddawana silnika w trybie pracy ciągłej S1 wynosi 0,40 kW.

Moc pobierana podana dla trybu S6 40% wynosi 0,55 kW.

Parametry napędu pozwalają wykorzystywać urządzenie podczas typowych prac warsztatowych, z uwzględnieniem maksymalnych możliwości obróbczych maszyny.

Zasilanie jednofazowe umożliwia eksploatację urządzenia w warsztatach niewyposażonych w instalację trójfazową.

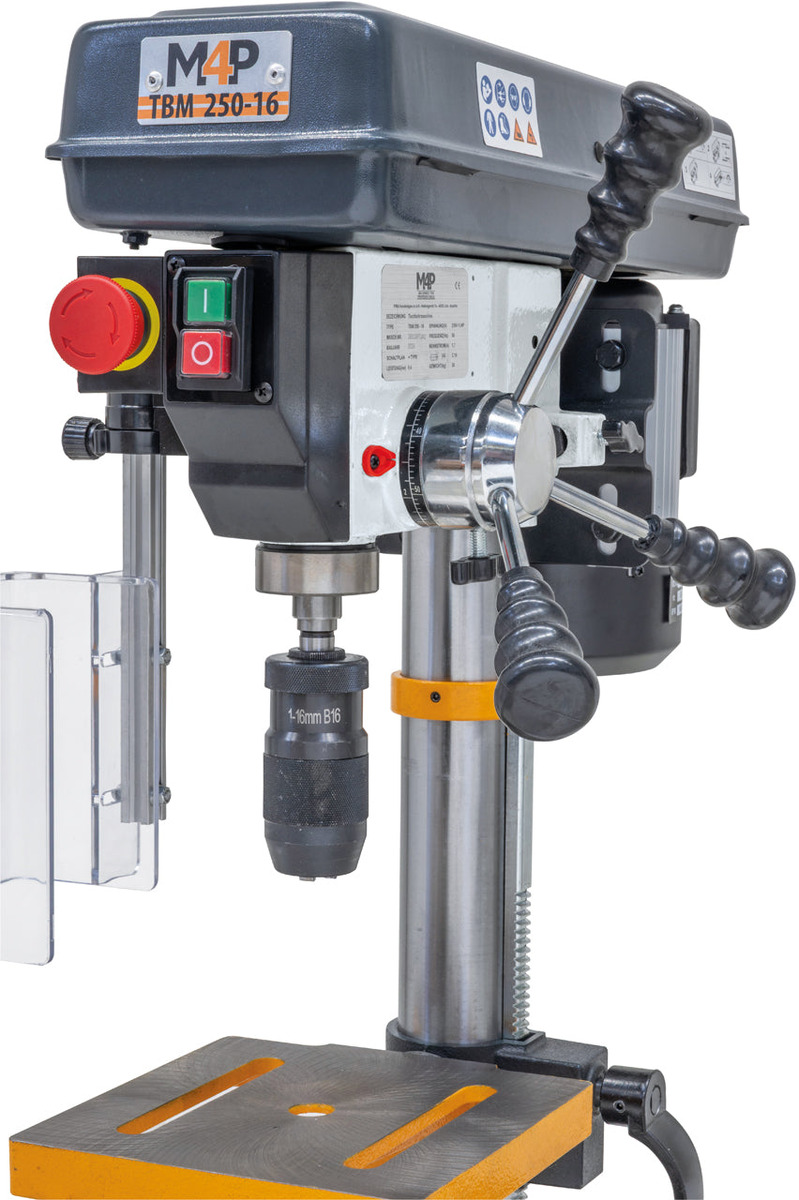

Wrzeciono MK2 i szybkomocujący uchwyt wiertarski

Model TBM 250-16 posiada wrzeciono ze stożkiem Morse’a MK2.

Rozwiązanie to umożliwia stosowanie kompatybilnych narzędzi i oprawek narzędziowych.

W wyposażeniu standardowym znajduje się trzpień uchwytu wiertarskiego MK2/B16.

Maszyna jest również dostarczana z szybkomocującym uchwytem wiertarskim o zakresie mocowania 1–16 mm.

Uchwyt umożliwia sprawną wymianę kompatybilnych wierteł z chwytem cylindrycznym bez konieczności stosowania kluczyka.

W przypadku tego modelu maksymalna zdolność wiercenia oraz górna granica zakresu mocowania standardowego uchwytu wynoszą 16 mm.

Uchylny stół roboczy 200 × 195 mm

Wiertarka została wyposażona w stół roboczy o wymiarach 200 × 195 mm.

Stół można pochylać w zakresie od -45° do +45°, co umożliwia wykonywanie otworów pod kątem.

Powierzchnia stołu posiada rowki teowe o szerokości 16 mm, przeznaczone do stosowania odpowiednio dobranych przyrządów mocujących.

Regulacja wysokości za pomocą mechanizmu zębatkowego ułatwia dopasowanie położenia stołu do wymiarów obrabianego przedmiotu.

Przed rozpoczęciem pracy należy prawidłowo ustawić i zabezpieczyć stół oraz odpowiednio zamocować obrabiany element.

Wysięg 125 mm i skok pinoli 60 mm

Model TBM 250-16 charakteryzuje się wysięgiem wynoszącym 125 mm.

Parametr ten określa odległość osi wrzeciona od kolumny i wpływa na możliwości ustawiania obrabianego przedmiotu.

Skok pinoli wynosi 60 mm i określa zakres osiowego przemieszczania wrzeciona podczas wiercenia.

Maksymalna odległość wrzeciona od stołu wynosi 300 mm, natomiast odległość wrzeciona od płyty podstawy osiąga 420 mm.

Parametry te umożliwiają dostosowanie stanowiska do elementów o zróżnicowanych wymiarach.

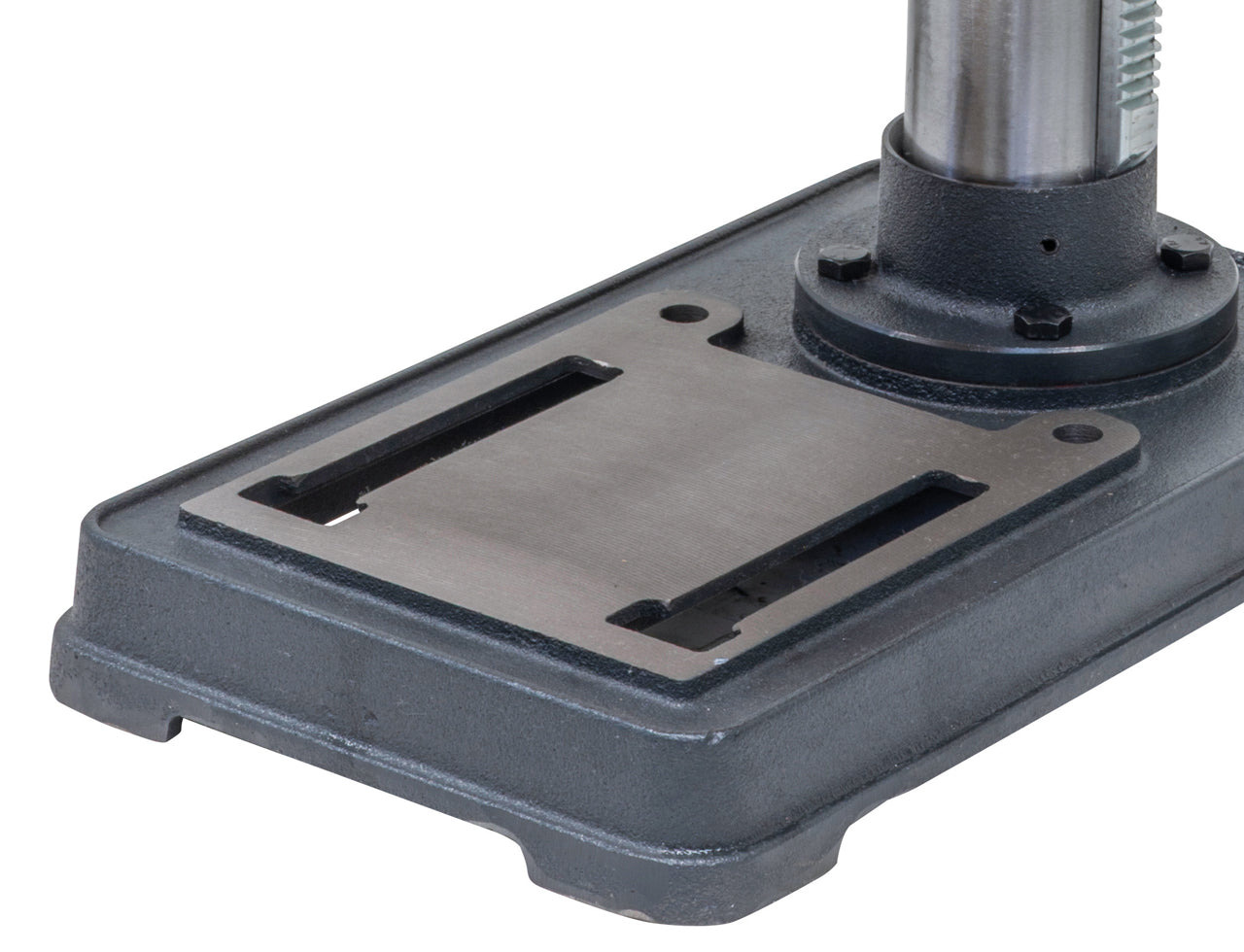

Obrobiona płyta podstawy z rowkami teowymi

Wiertarka TBM 250-16 posiada obrobioną powierzchnię płyty podstawy o wymiarach 155 × 160 mm.

Płyta została wyposażona w rowki teowe umożliwiające stosowanie kompatybilnych przyrządów mocujących.

Rozwiązanie to zwiększa możliwości przygotowania stanowiska podczas obróbki wyższych przedmiotów, których ustawienie na stole roboczym byłoby utrudnione.

Możliwość wykorzystania zarówno stołu, jak i płyty podstawy zwiększa funkcjonalność maszyny.

Kompaktowa konstrukcja stołowa

TBM 250-16 jest wiertarką przeznaczoną do ustawienia na odpowiednio przygotowanym stole lub podstawie warsztatowej.

Maszyna została wyposażona w kolumnę o średnicy 60 mm, która stanowi podstawowy element konstrukcyjny podpierający zespół roboczy.

Masa urządzenia wynosi około 28 kg, natomiast jego całkowite wymiary to 320 × 510 × 720 mm.

Kompaktowe gabaryty ułatwiają organizację stanowiska w warsztatach dysponujących ograniczoną przestrzenią.

Przed rozpoczęciem eksploatacji należy zapewnić odpowiednią nośność stanowiska i prawidłowe zamocowanie urządzenia.

Bezpieczeństwo pracy

Wiertarka TBM 250-16 została wyposażona w oddzielny przycisk awaryjnego zatrzymania.

Opis dostawcy wskazuje również zastosowanie regulowanej osłony ochronnej oraz zabezpieczenia przed niekontrolowanym ponownym uruchomieniem po zaniku zasilania.

Rozwiązania te wspomagają bezpieczeństwo obsługi, jednak nie zastępują prawidłowego mocowania obrabianych przedmiotów, stosowania odpowiednich środków ochrony i przestrzegania instrukcji eksploatacji.

Podczas wiercenia nie należy przytrzymywać obrabianego elementu ręką.

Zastosowanie

Wiertarka stołowa TBM 250-16 / 230 V M4P znajduje zastosowanie podczas:

• wiercenia otworów o średnicy do 16 mm;

• wykonywania otworów w elementach metalowych;

• pogłębiania wcześniej przygotowanych otworów;

• obróbki niewielkich części maszyn;

• przygotowywania elementów konstrukcyjnych;

• wykonywania otworów w płytach montażowych;

• prac remontowych i naprawczych;

• produkcji jednostkowej i małoseryjnej;

• realizacji zadań w warsztatach mechanicznych;

• prac technicznych i konserwacyjnych;

• wykonywania elementów wyposażenia warsztatowego.

Połączenie 12-stopniowej regulacji prędkości, uchylnego stołu roboczego oraz zasilania jednofazowego zwiększa możliwości wykorzystania maszyny podczas różnorodnych prac warsztatowych.

Wiertarka stołowa TBM 250-16 / 230 V M4P łączy maksymalną zdolność wiercenia 16 mm, silnik o mocy oddawanej 0,40 kW oraz 12-stopniową regulację prędkości obrotowej w zakresie 200–2500 obr./min.

Uchylny stół roboczy o wymiarach 200 × 195 mm oraz rowki teowe o szerokości 16 mm ułatwiają przygotowanie stanowiska do obróbki elementów o różnych kształtach.

Wrzeciono ze stożkiem Morse’a MK2 umożliwia stosowanie kompatybilnych narzędzi i oprawek, natomiast szybkomocujący uchwyt wiertarski usprawnia ich wymianę.

Zasilanie jednofazowe 230 V pozwala wykorzystywać urządzenie w warsztatach niewyposażonych w instalację trójfazową.

Kompaktowa konstrukcja, masa około 28 kg oraz dodatkowa powierzchnia robocza płyty podstawy sprawiają, że TBM 250-16 stanowi funkcjonalne rozwiązanie do codziennych prac warsztatowych.

Zakres dostawy

• Uchwyt samozaciskowy 1-16 mm / B16
• Trzpień MK2 / B16
• Grzybek bezpieczeństwa (osobny)
• Narzędzia startowe
