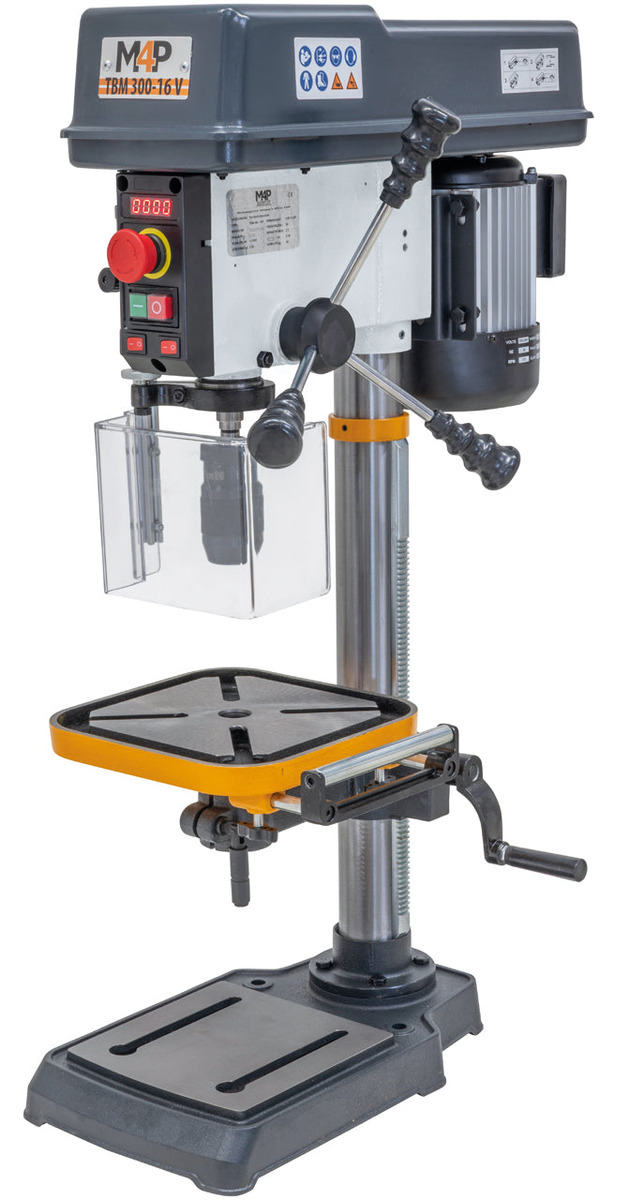

Wiertarka stołowa do metalu TBM 300 - 16 V / 230 V VARIO M4P

Wiertarka stołowa TBM 300-16 V / 230 V VARIO M4P to kompaktowa maszyna przeznaczona do precyzyjnego wiercenia otworów w metalu. Urządzenie łączy bezstopniową regulację prędkości obrotowej, cyfrowy wskaźnik obrotów, laser krzyżowy oraz uchylny stół roboczy. Dzięki funkcjonalnemu wyposażeniu znajduje zastosowanie w warsztatach mechanicznych, pracowniach technicznych, placówkach szkoleniowych oraz przydomowych warsztatach.

Maszyna umożliwia wiercenie otworów w stali o maksymalnej średnicy 16 mm. Zastosowanie wrzeciona ze stożkiem Morse’a MK2 oraz szybkomocującego uchwytu wiertarskiego o zakresie mocowania 1–16 mm zapewnia możliwość korzystania z odpowiednio dobranych narzędzi.

Jedną z najważniejszych zalet modelu TBM 300-16 V jest bezstopniowa regulacja prędkości obrotowej VARIO w zakresie 340–2200 obr./min. Rozwiązanie to umożliwia płynne dostosowanie obrotów wrzeciona do średnicy wiertła, rodzaju obrabianego materiału oraz charakteru wykonywanej operacji.

Wiertarka została wyposażona w cyfrowy wskaźnik prędkości obrotowej, który pozwala kontrolować aktualne ustawienia. Dzięki temu operator może dokładniej dobierać parametry skrawania oraz odtwarzać wcześniej stosowane prędkości podczas wykonywania powtarzalnych operacji.

Dodatkowym udogodnieniem jest laser krzyżowy, ułatwiający wskazanie planowanego miejsca wiercenia. W połączeniu z oświetleniem roboczym LED usprawnia przygotowanie stanowiska i poprawia widoczność obrabianego elementu.

Model TBM 300-16 V posiada stół roboczy o wymiarach 245 × 245 mm, wyposażony w rowki teowe o szerokości 14 mm. Możliwość pochylenia stołu w zakresie od -45° do +45° zwiększa funkcjonalność maszyny podczas wykonywania otworów pod kątem.

Wiertarka została wyposażona w silnik o mocy oddawanej 0,55 kW w trybie pracy ciągłej S1. Moc pobierana podana dla trybu S6 wynosi 0,80 kW. Zasilanie jednofazowe 230 V umożliwia korzystanie z urządzenia w warsztatach niewyposażonych w instalację trójfazową.

Skok pinoli wynoszący 90 mm oraz wysięg 150 mm zapewniają możliwości obróbcze odpowiednie do typowych prac wykonywanych na kompaktowych wiertarkach stołowych.

Maszyna posiada również regulowaną osłonę ochronną oraz oddzielny przycisk awaryjnego zatrzymania. Dodatkowym zabezpieczeniem jest ochrona przed niekontrolowanym ponownym uruchomieniem po zaniku zasilania.

Kompaktowe wymiary 330 × 560 × 905 mm oraz masa wynosząca około 38 kg ułatwiają przygotowanie stanowiska roboczego w warsztatach o ograniczonej przestrzeni.

TBM 300-16 V / 230 V VARIO M4P to funkcjonalna wiertarka stołowa przeznaczona dla użytkowników poszukujących maszyny z płynną regulacją obrotów, cyfrowym odczytem prędkości oraz wyposażeniem wspomagającym precyzyjne pozycjonowanie obrabianych elementów.

Najważniejsze cechy i zalety

• Maksymalna średnica wiercenia w stali 16 mm – umożliwia wykonywanie otworów o różnych średnicach w elementach metalowych.

• Bezstopniowa regulacja prędkości obrotowej VARIO – pozwala płynnie dostosowywać obroty do średnicy narzędzia i właściwości materiału.

• Zakres prędkości 340–2200 obr./min – zapewnia możliwości doboru parametrów podczas wykonywania różnorodnych operacji.

• Cyfrowy wskaźnik prędkości obrotowej – ułatwia kontrolowanie i odtwarzanie ustawień maszyny.

• Laser krzyżowy – wspomaga pozycjonowanie obrabianego przedmiotu względem osi wrzeciona.

• Silnik o mocy oddawanej 0,55 kW – zapewnia napęd przystosowany do typowych zastosowań warsztatowych.

• Zasilanie jednofazowe 230 V – umożliwia wykorzystanie maszyny bez konieczności posiadania instalacji trójfazowej.

• Gniazdo wrzeciona MK2 – umożliwia stosowanie kompatybilnych narzędzi i oprawek.

• Szybkomocujący uchwyt wiertarski 1–16 mm / B16 – usprawnia wymianę wierteł.

• Skok pinoli 90 mm – zapewnia odpowiedni zakres osiowego przemieszczania wrzeciona.

• Wysięg 150 mm – pozwala wykonywać otwory w elementach o odpowiednio dobranych wymiarach.

• Stół roboczy 245 × 245 mm – zapewnia powierzchnię do ustawiania i mocowania obrabianych przedmiotów.

• Możliwość pochylenia stołu od -45° do +45° – umożliwia wykonywanie otworów pod kątem.

• Rowki teowe o szerokości 14 mm – pozwalają stosować kompatybilne przyrządy mocujące.

• Powierzchnia robocza podstawy 205 × 200 mm – zapewnia dodatkowe możliwości ustawiania obrabianych elementów.

• Oświetlenie robocze LED – poprawia widoczność strefy obróbki.

• Regulowana osłona ochronna – pomaga ograniczać dostęp do strefy pracy obracającego się narzędzia.

• Oddzielny przycisk awaryjnego zatrzymania – umożliwia szybkie zatrzymanie maszyny w sytuacji awaryjnej.

• Kompaktowa konstrukcja stołowa – ułatwia wykorzystanie urządzenia w warsztatach o ograniczonej powierzchni.

Wiercenie w stali do 16 mm

Wiertarka stołowa TBM 300-16 V umożliwia wykonywanie otworów w stali o maksymalnej średnicy 16 mm.

Parametr ten pozwala wykorzystywać urządzenie podczas obróbki niewielkich części maszyn, elementów konstrukcyjnych, płyt montażowych oraz innych przedmiotów metalowych.

Maszyna znajduje zastosowanie zarówno podczas wykonywania pojedynczych elementów, jak i realizacji powtarzalnych prac warsztatowych.

Może być również wykorzystywana do pogłębiania wcześniej przygotowanych otworów przy zastosowaniu odpowiednio dobranych narzędzi.

Rzeczywiste możliwości obróbcze zależą od rodzaju materiału, geometrii narzędzia, parametrów skrawania oraz sposobu zamocowania obrabianego przedmiotu.

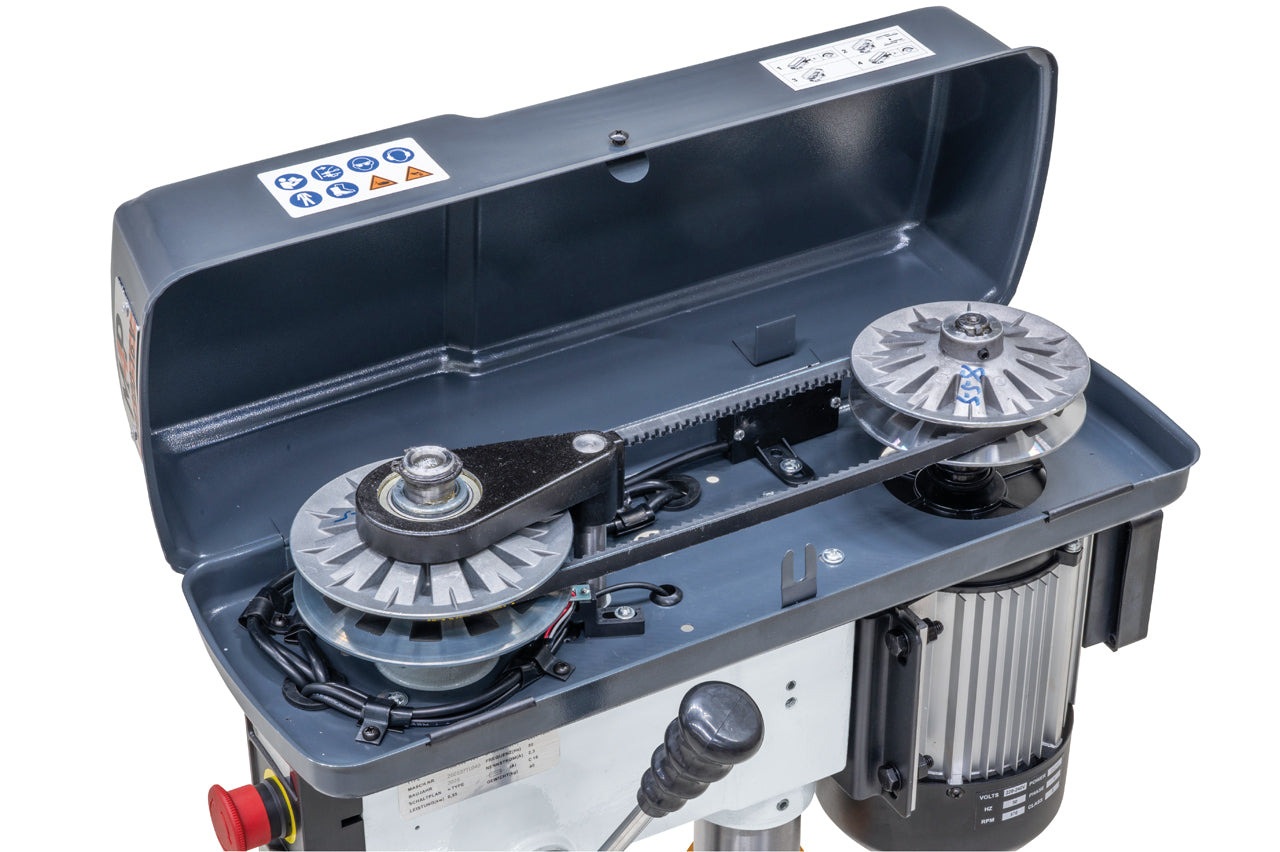

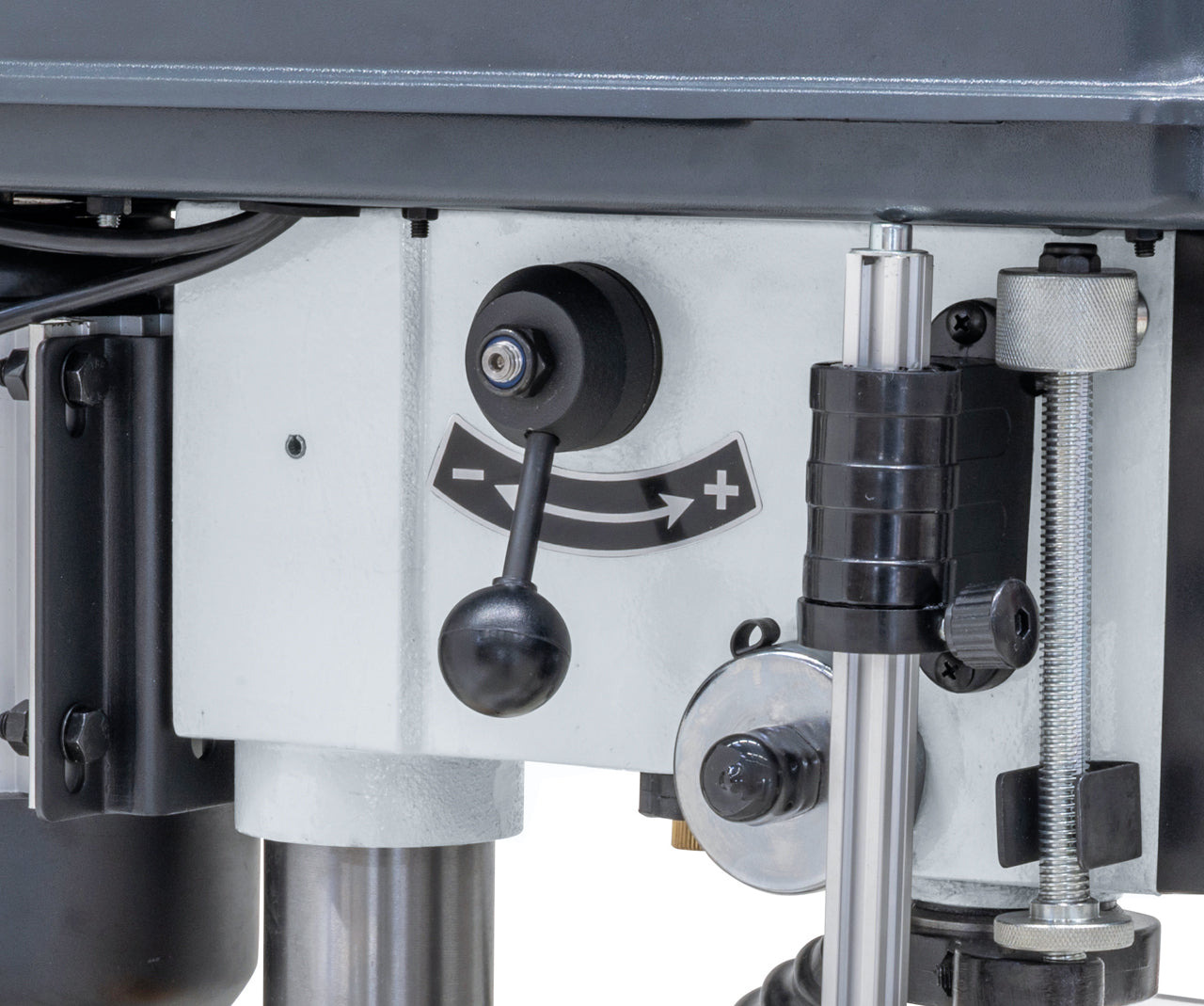

Bezstopniowa regulacja prędkości obrotowej VARIO

Jedną z najważniejszych cech wiertarki TBM 300-16 V jest zastosowanie napędu VARIO, umożliwiającego płynną regulację prędkości obrotowej wrzeciona.

Zakres prędkości obrotowej wynosi 340–2200 obr./min.

Rozwiązanie to pozwala dostosowywać obroty do średnicy stosowanego wiertła oraz właściwości obrabianego materiału.

Niższe prędkości mogą być wykorzystywane podczas wykonywania większych otworów oraz operacji wymagających ograniczonej prędkości skrawania.

Wyższe obroty znajdują zastosowanie podczas wiercenia otworów o mniejszych średnicach oraz obróbki materiałów pozwalających na zastosowanie większej prędkości skrawania.

Zaletą bezstopniowej regulacji jest możliwość dokładniejszego doboru parametrów niż w przypadku urządzeń oferujących wyłącznie określoną liczbę stałych prędkości.

Napęd VARIO umożliwia zmianę ustawień bez konieczności każdorazowego przekładania pasków napędowych.

Według informacji dostawcy zastosowany układ napędowy zapewnia również wysoki moment obrotowy przy niskich prędkościach.

Cyfrowy wskaźnik prędkości obrotowej

Model TBM 300-16 V został wyposażony w cyfrowy wskaźnik prędkości obrotowej wrzeciona.

Rozwiązanie to umożliwia bieżącą kontrolę ustawionych obrotów i ułatwia dobór parametrów technologicznych.

Cyfrowy odczyt jest szczególnie przydatny podczas korzystania z bezstopniowej regulacji prędkości, ponieważ pozwala dokładniej określić aktualne ustawienia.

Ułatwia również odtwarzanie wcześniej stosowanych parametrów podczas wykonywania kolejnych elementów.

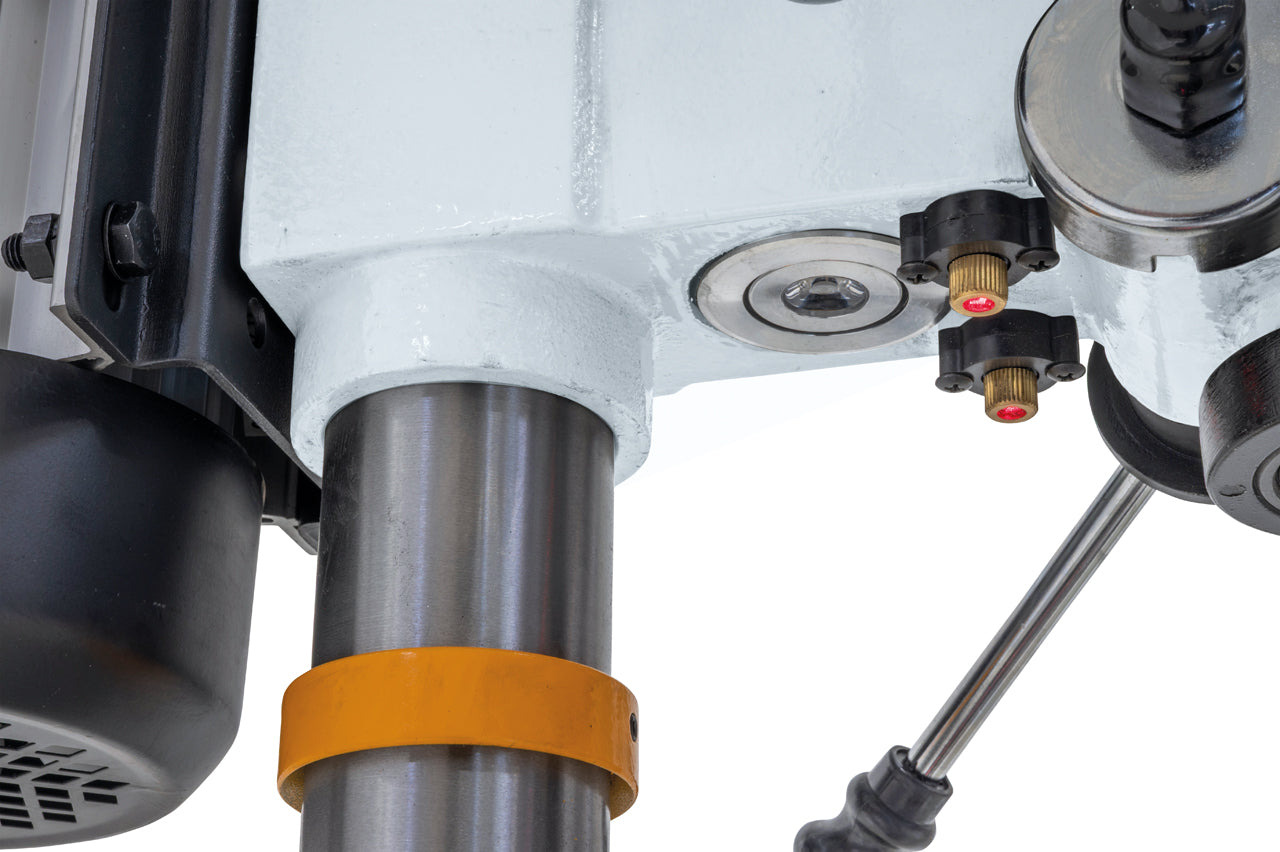

Laser krzyżowy ułatwiający pozycjonowanie

Wiertarka TBM 300-16 V została wyposażona w laserowy wskaźnik miejsca wiercenia.

Laser krzyżowy pomaga wskazać planowane położenie otworu na powierzchni obrabianego przedmiotu.

Rozwiązanie to ułatwia ustawianie elementów względem osi wrzeciona i usprawnia przygotowanie stanowiska do pracy.

Jest szczególnie przydatne podczas wykonywania operacji wymagających odpowiedniego rozmieszczenia otworów.

Laser pełni funkcję pomocniczą i nie zastępuje kontroli wymiarów ani prawidłowego zamocowania obrabianego przedmiotu.

Zasilanie 230 V i silnik o mocy 0,55 kW

Wiertarka TBM 300-16 V została wyposażona w silnik o mocy oddawanej 0,55 kW w trybie pracy ciągłej S1.

Moc pobierana podana dla trybu S6 wynosi 0,80 kW.

Zasilanie jednofazowe 230 V umożliwia wykorzystanie maszyny w warsztatach niewyposażonych w instalację trójfazową.

Dostawca deklaruje również stopień ochrony silnika IP54.

Połączenie silnika z bezstopniową regulacją prędkości obrotowej pozwala dostosować parametry pracy do charakteru wykonywanej operacji.

Gniazdo wrzeciona MK2 i szybkomocujący uchwyt wiertarski

Wiertarka TBM 300-16 V została wyposażona w gniazdo wrzeciona ze stożkiem Morse’a MK2.

Rozwiązanie to umożliwia stosowanie odpowiednio dobranych narzędzi i oprawek narzędziowych.

W wyposażeniu standardowym znajduje się trzpień uchwytu wiertarskiego MK2/B16.

Maszyna jest również dostarczana z szybkomocującym uchwytem wiertarskim o zakresie mocowania 1–16 mm.

Uchwyt umożliwia sprawną wymianę kompatybilnych wierteł z chwytem cylindrycznym bez konieczności stosowania kluczyka.

Rozwiązanie to jest szczególnie przydatne podczas wykonywania operacji wymagających częstej zmiany średnicy narzędzia.

Skok pinoli 90 mm i wysięg 150 mm

Wiertarka stołowa TBM 300-16 V charakteryzuje się skokiem pinoli wynoszącym 90 mm.

Parametr ten określa zakres osiowego przemieszczania wrzeciona podczas wykonywania operacji obróbczych.

Wysięg maszyny wynosi 150 mm, co odpowiada odległości osi wrzeciona od kolumny.

Maksymalna odległość wrzeciona od stołu wynosi 355 mm, natomiast odległość wrzeciona od płyty podstawy osiąga 525 mm.

Połączenie tych parametrów pozwala dostosować stanowisko do elementów o wymiarach odpowiednich dla kompaktowej wiertarki stołowej.

Uchylny stół roboczy 245 × 245 mm

Model TBM 300-16 V posiada stół roboczy o wymiarach 245 × 245 mm.

Stół umożliwia regulację kąta pochylenia w zakresie od -45° do +45°.

Rozwiązanie to zwiększa możliwości obróbki elementów wymagających wykonywania otworów pod kątem.

Powierzchnia stołu została wyposażona w ukośnie rozmieszczone rowki teowe o szerokości 14 mm, umożliwiające stosowanie kompatybilnych przyrządów mocujących.

Dodatkowo powierzchnia robocza płyty podstawy wynosi 205 × 200 mm.

Możliwość wykorzystania zarówno stołu, jak i powierzchni podstawy zwiększa elastyczność przygotowania stanowiska do obróbki elementów o różnych gabarytach.

Przed rozpoczęciem pracy należy prawidłowo ustawić i zabezpieczyć stół oraz odpowiednio zamocować obrabiany przedmiot.

Oświetlenie robocze LED

Wiertarka TBM 300-16 V została wyposażona w lampę roboczą LED.

Oświetlenie poprawia widoczność obszaru obróbki oraz ułatwia ustawianie narzędzia względem obrabianego przedmiotu.

Jest szczególnie przydatne podczas wykonywania operacji wymagających dokładnego pozycjonowania oraz pracy przy ograniczonym oświetleniu stanowiska.

W połączeniu z laserem krzyżowym stanowi praktyczne wyposażenie wspomagające przygotowanie maszyny do pracy.

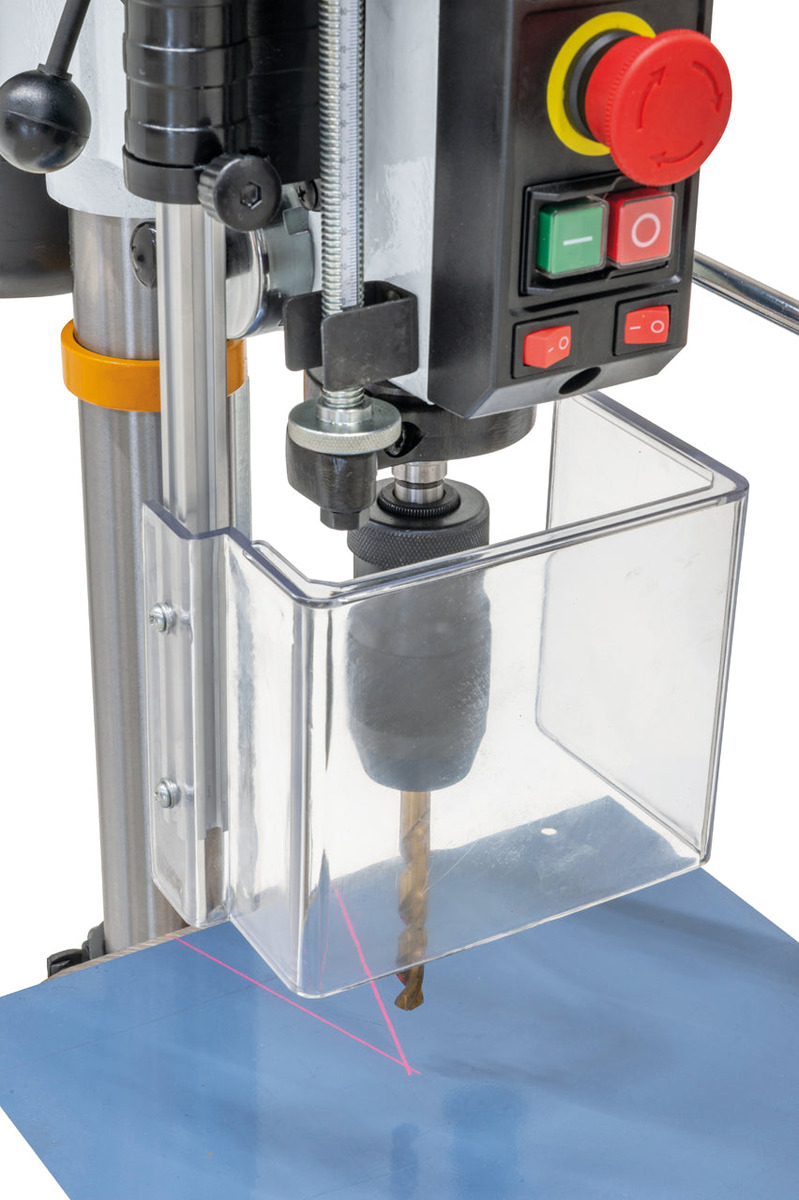

Konstrukcja i bezpieczeństwo pracy

Wiertarka stołowa TBM 300-16 V charakteryzuje się masą wynoszącą około 38 kg.

Kolumna o średnicy 60 mm stanowi podstawowy element konstrukcyjny odpowiedzialny za podparcie zespołu roboczego.

Maszyna została wyposażona w regulowaną na wysokość osłonę ochronną oraz oddzielny przycisk awaryjnego zatrzymania.

Osłona pomaga ograniczać dostęp do obszaru pracy obracającego się narzędzia, natomiast przycisk awaryjny umożliwia szybkie zatrzymanie urządzenia w sytuacji wymagającej interwencji operatora.

Dostawca wskazuje również zabezpieczenie przed niekontrolowanym ponownym uruchomieniem po zaniku zasilania.

Całkowite wymiary maszyny wynoszą 330 × 560 × 905 mm.

Kompaktowa konstrukcja umożliwia wykorzystanie urządzenia w warsztatach, pracowniach technicznych oraz placówkach szkoleniowych.

Podczas przygotowywania stanowiska należy uwzględnić masę urządzenia, jego gabaryty oraz wymagania dotyczące stabilnego ustawienia i bezpiecznej eksploatacji.

Zastosowanie

Wiertarka stołowa TBM 300-16 V / 230 V VARIO M4P znajduje zastosowanie podczas:

• wiercenia otworów w stali o średnicy do 16 mm;

• pogłębiania wcześniej przygotowanych otworów;

• wykonywania otworów pod kątem;

• obróbki niewielkich części maszyn;

• wykonywania otworów w płytach montażowych;

• przygotowywania elementów konstrukcyjnych;

• prac warsztatowych;

• realizacji zadań w niewielkich narzędziowniach;

• produkcji jednostkowej;

• prac remontowych i naprawczych;

• przygotowywania części do montażu maszyn i urządzeń;

• realizacji zadań dydaktycznych w placówkach szkoleniowych;

• prac technicznych i hobbystycznych.

Połączenie bezstopniowej regulacji prędkości obrotowej, cyfrowego wskaźnika obrotów oraz lasera krzyżowego zwiększa funkcjonalność maszyny podczas wykonywania różnorodnych operacji warsztatowych.

Wiertarka stołowa TBM 300-16 V / 230 V VARIO M4P łączy maksymalną średnicę wiercenia w stali 16 mm, bezstopniową regulację prędkości obrotowej oraz funkcjonalne wyposażenie wspomagające codzienną pracę warsztatową.

Zasilanie jednofazowe 230 V umożliwia wykorzystanie maszyny w warsztatach niewyposażonych w instalację trójfazową.

Napęd VARIO pozwala płynnie dobierać prędkość obrotową w zakresie 340–2200 obr./min, bez konieczności każdorazowego przekładania pasków napędowych.

Cyfrowy wskaźnik obrotów ułatwia kontrolowanie parametrów pracy, natomiast laser krzyżowy pomaga wskazać planowane miejsce wykonania otworu.

Uchylny stół roboczy o wymiarach 245 × 245 mm umożliwia wykonywanie otworów pod kątem, a szybkomocujący uchwyt wiertarski usprawnia wymianę narzędzi.

Oświetlenie LED, regulowana osłona ochronna oraz oddzielny przycisk awaryjnego zatrzymania wspomagają komfort i bezpieczeństwo codziennej obsługi.

Dzięki kompaktowym wymiarom i masie około 38 kg model TBM 300-16 V sprawdza się w warsztatach, pracowniach technicznych i placówkach szkoleniowych, w których istotne są funkcjonalność oraz oszczędność przestrzeni roboczej.

Zakres dostawy

• Uchwyt samozaciskowy 1-16 mm / B16
• Trzpień MK2 / B16
• Lampka maszynowa LED
• Cyfrowy wskaźnik prędkości obrotowej
• Laser krzyżowy
• Osłona z regulacją wysokości
• Grzybek bezpieczeństwa (osobny)
• Narzędzia startowe
