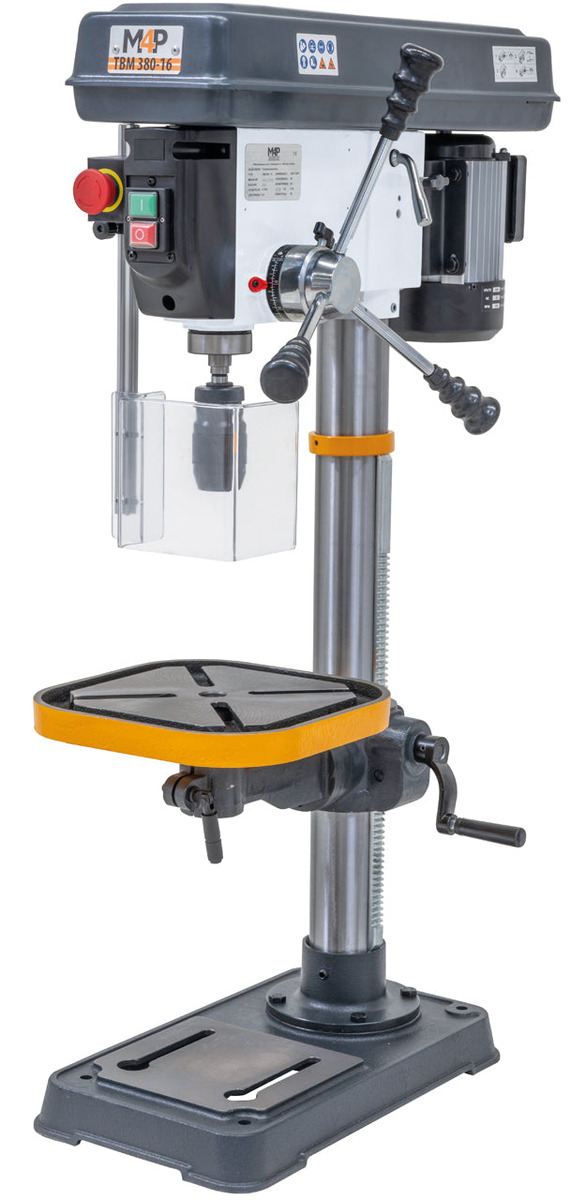

Wiertarka stołowa do metalu TBM 380 - 16 / 230 V M4P

Wiertarka stołowa TBM 380-16 / 230 V M4P to solidna maszyna warsztatowa przeznaczona do wykonywania otworów w metalu. Łączy stabilną konstrukcję, napęd pasowy, 12-stopniową regulację prędkości obrotowej oraz funkcjonalny stół roboczy. Dzięki zasilaniu jednofazowemu 230 V urządzenie może być wykorzystywane zarówno w profesjonalnych warsztatach mechanicznych, jak i mniejszych zakładach naprawczych oraz pracowniach technicznych.

Model TBM 380-16 umożliwia wiercenie otworów o maksymalnej średnicy 20 mm. Wyposażono go w silnik o mocy oddawanej 0,60 kW oraz 12-stopniową regulację prędkości obrotowej w zakresie 180–2740 obr./min. Takie rozwiązanie pozwala dobierać parametry skrawania do średnicy wiertła, właściwości obrabianego materiału oraz rodzaju wykonywanej operacji.

Jednym z najważniejszych elementów urządzenia jest stół roboczy o wymiarach 290 × 290 mm, wyposażony w ukośnie rozmieszczone rowki teowe. Możliwość pochylenia stołu w zakresie od -45° do +45° zwiększa elastyczność obróbki i umożliwia wykonywanie otworów pod kątem.

Wiertarka posiada wrzeciono ze stożkiem Morse’a MK2 oraz szybkomocujący uchwyt wiertarski o zakresie mocowania 1–16 mm. Skok pinoli wynoszący 80 mm oraz wysięg 195 mm zapewniają odpowiednie możliwości ustawiania narzędzia względem obrabianego elementu.

Dodatkowym atutem jest obrobiona powierzchnia płyty podstawy z rowkami teowymi, którą można wykorzystać podczas obróbki wyższych przedmiotów.

Stabilna konstrukcja o masie około 51 kg, kolumna o średnicy 73 mm oraz regulowana osłona ochronna sprawiają, że TBM 380-16 stanowi funkcjonalne rozwiązanie do codziennych prac warsztatowych.

Najważniejsze cechy i zalety

• Maksymalna średnica wiercenia 20 mm – umożliwia wykonywanie otworów w elementach metalowych.

• Silnik o mocy oddawanej 0,60 kW – zapewnia napęd odpowiedni do różnorodnych zastosowań warsztatowych.

• Zasilanie jednofazowe 230 V – umożliwia eksploatację urządzenia bez konieczności posiadania instalacji trójfazowej.

• 12-stopniowa regulacja prędkości obrotowej – pozwala dostosować obroty do rodzaju materiału i średnicy narzędzia.

• Zakres prędkości 180–2740 obr./min – zapewnia szerokie możliwości doboru parametrów skrawania.

• Napęd pasowy klinowy – umożliwia wybór odpowiedniego przełożenia i prędkości wrzeciona.

• Wrzeciono ze stożkiem Morse’a MK2 – umożliwia stosowanie kompatybilnych narzędzi i oprawek.

• Szybkomocujący uchwyt wiertarski 1–16 mm – usprawnia wymianę wierteł z chwytem cylindrycznym.

• Stół roboczy 290 × 290 mm – zapewnia przestrzeń do ustawiania i mocowania obrabianych przedmiotów.

• Uchylny stół od -45° do +45° – umożliwia wykonywanie otworów pod kątem.

• Ukośnie rozmieszczone rowki teowe – zwiększają możliwości konfiguracji przyrządów mocujących.

• Wysięg 195 mm – umożliwia obróbkę elementów o zróżnicowanych wymiarach.

• Skok pinoli 80 mm – zapewnia odpowiedni zakres osiowego przemieszczania wrzeciona.

• Kolumna o średnicy 73 mm – stanowi stabilne podparcie zespołu roboczego.

• Obrobiona płyta podstawy z rowkami teowymi – umożliwia mocowanie wyższych elementów.

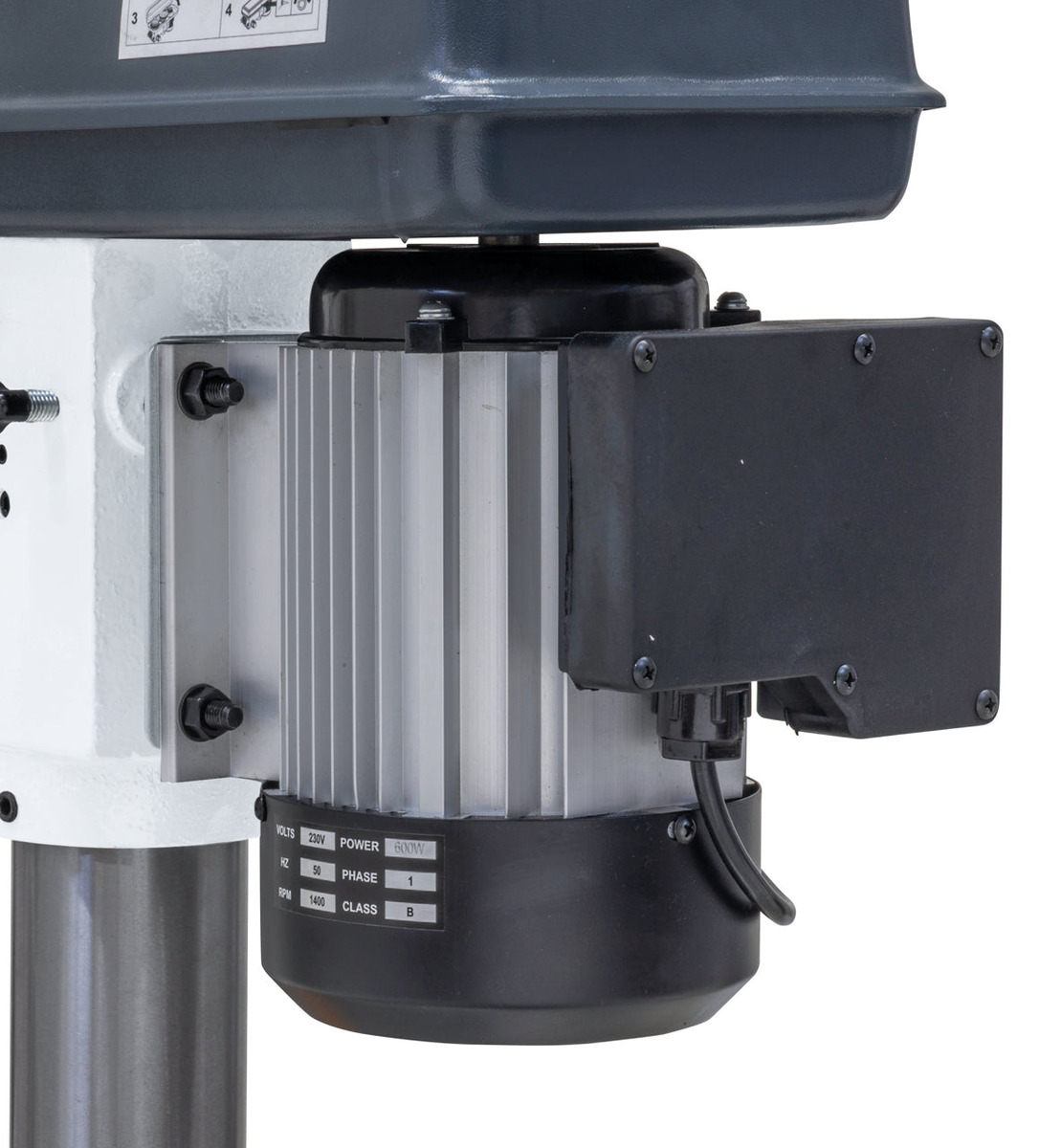

• Silnik o stopniu ochrony IP54 – zapewnia ochronę obudowy przed pyłem i bryzgami wody w zakresie określonym przez tę klasę.

• Regulowana osłona ochronna – pomaga ograniczać dostęp do strefy obracającego się narzędzia.

Wiercenie otworów o średnicy do 20 mm

Wiertarka TBM 380-16 została zaprojektowana do wykonywania otworów w elementach metalowych.

Maksymalna zdolność wiercenia wynosząca 20 mm umożliwia obróbkę części maszyn, płyt montażowych oraz elementów konstrukcyjnych.

Maszyna może być wykorzystywana podczas produkcji jednostkowej, realizacji niewielkich serii oraz wykonywania prac naprawczych i konserwacyjnych.

Przy zastosowaniu odpowiednich narzędzi możliwe jest również pogłębianie wcześniej przygotowanych otworów.

Rzeczywiste możliwości obróbcze zależą od właściwości materiału, geometrii narzędzia, parametrów skrawania oraz sposobu zamocowania przedmiotu.

12-stopniowa regulacja prędkości obrotowej

Model TBM 380-16 oferuje 12 prędkości obrotowych wrzeciona w zakresie 180–2740 obr./min.

Tak szeroki wybór ustawień umożliwia dostosowanie parametrów pracy do różnych materiałów oraz średnic stosowanych narzędzi.

Niższe obroty są przydatne podczas wiercenia większych otworów oraz obróbki materiałów wymagających ograniczonej prędkości skrawania.

Wyższe prędkości mogą być wykorzystywane podczas wykonywania mniejszych otworów i obróbki materiałów pozwalających na zastosowanie większych prędkości obrotowych.

Odpowiedni dobór parametrów pomaga ograniczyć zużycie narzędzi i uzyskać właściwą jakość obrabianej powierzchni.

Wiertarka posiada stopniową regulację prędkości, a nie układ bezstopniowy VARIO.

Silnik 0,60 kW i zasilanie 230 V

Wiertarka TBM 380-16 została wyposażona w silnik jednofazowy zasilany napięciem 230 V.

Moc oddawana silnika w trybie pracy ciągłej S1 wynosi 0,60 kW.

Moc pobierana podana dla trybu S6 wynosi 0,90 kW.

Silnik posiada deklarowany stopień ochrony IP54, co oznacza ochronę przed szkodliwym wnikaniem pyłu oraz bryzgami wody w zakresie określonym przez tę klasę.

Zasilanie jednofazowe umożliwia wykorzystanie maszyny w warsztatach niewyposażonych w instalację trójfazową.

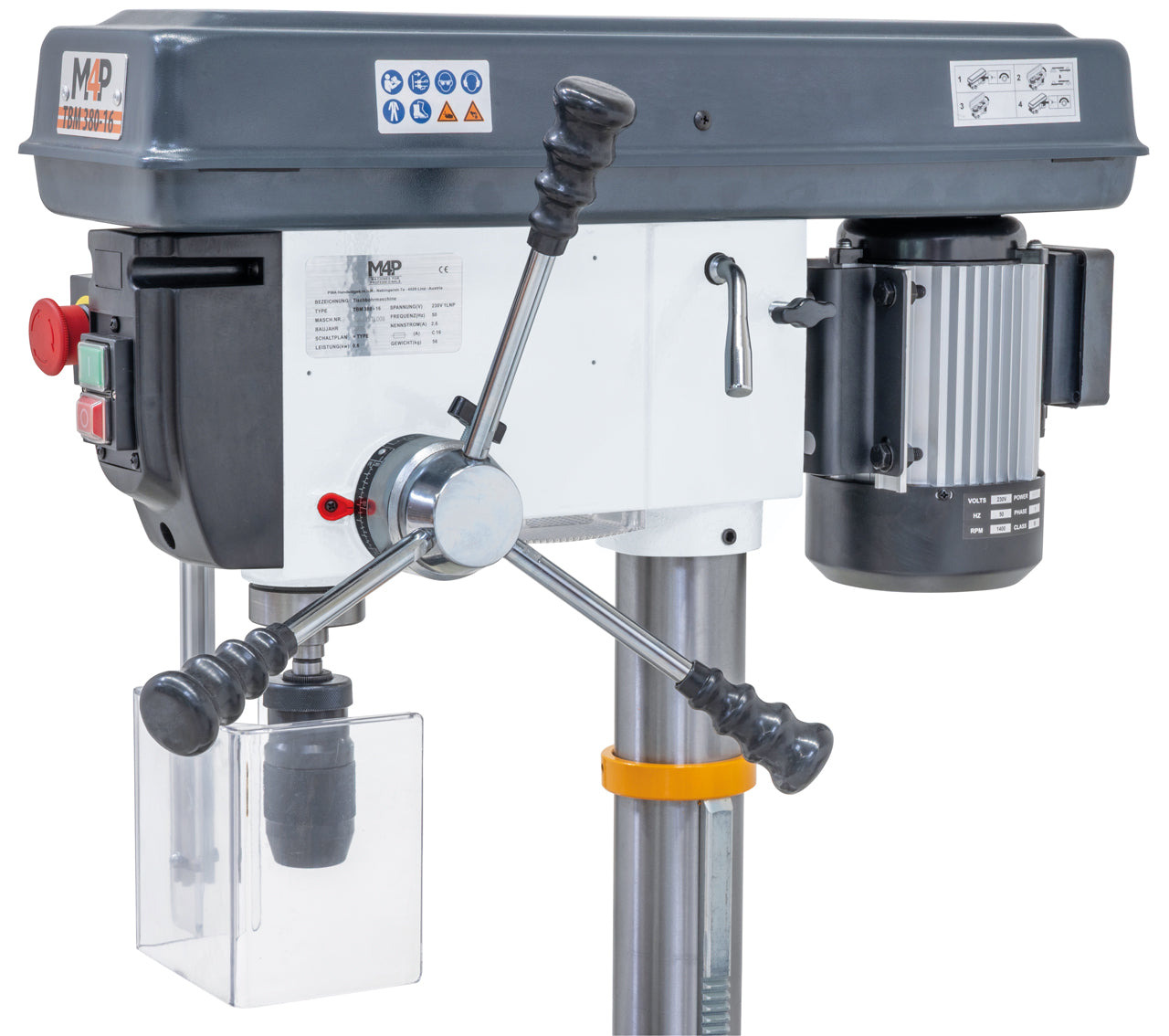

Wrzeciono MK2 i szybkomocujący uchwyt wiertarski

Model TBM 380-16 posiada wrzeciono ze stożkiem Morse’a MK2.

Rozwiązanie to umożliwia stosowanie kompatybilnych narzędzi i oprawek narzędziowych.

W wyposażeniu standardowym znajduje się trzpień uchwytu wiertarskiego MK2/B16.

Maszyna jest również dostarczana z szybkomocującym uchwytem wiertarskim o zakresie mocowania 1–16 mm.

Uchwyt umożliwia sprawną wymianę kompatybilnych wierteł z chwytem cylindrycznym bez konieczności stosowania kluczyka.

Należy rozróżnić maksymalną zdolność wiercenia maszyny wynoszącą 20 mm od zakresu mocowania dostarczonego uchwytu, który wynosi 1–16 mm.

Wykorzystanie większych narzędzi wymaga zastosowania odpowiedniego mocowania zgodnego z konstrukcją wrzeciona.

Uchylny stół roboczy 290 × 290 mm

Wiertarka została wyposażona w stół roboczy o wymiarach 290 × 290 mm.

Stół można pochylać w zakresie od -45° do +45°, co zwiększa możliwości wykonywania otworów pod kątem.

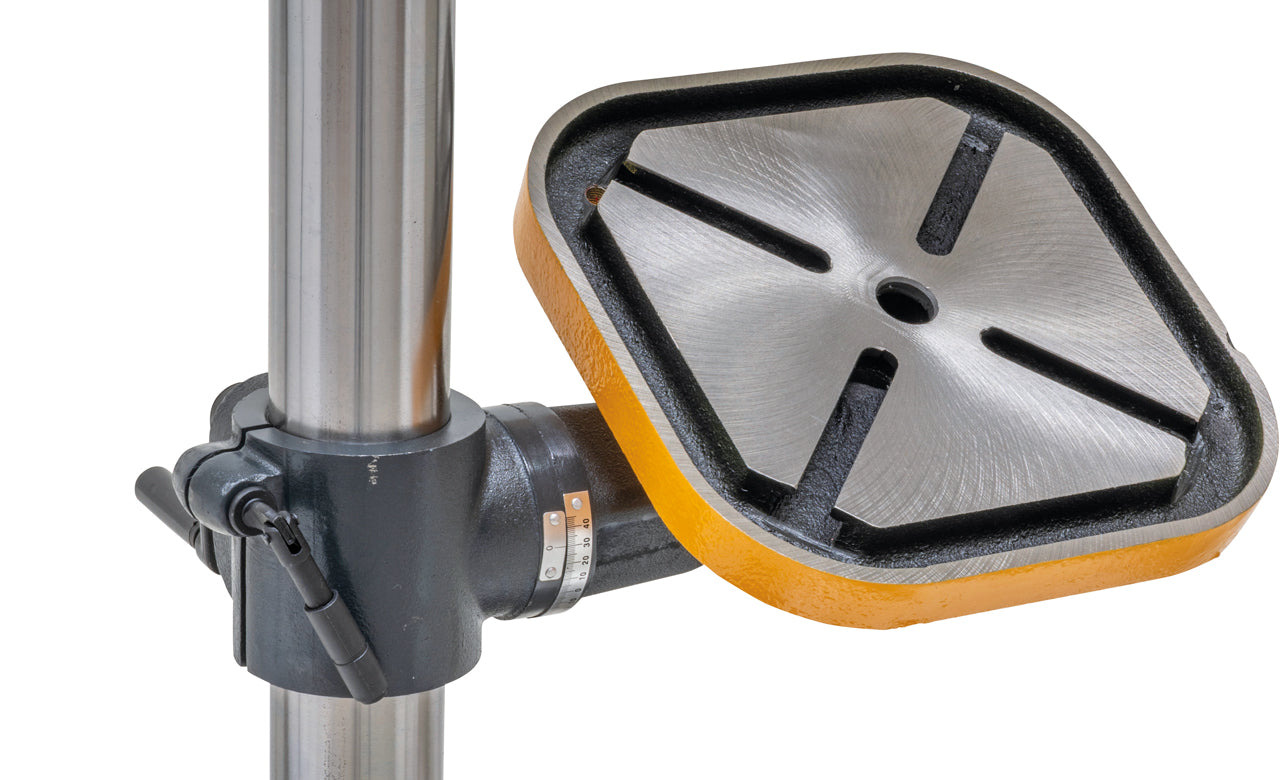

Powierzchnia stołu posiada ukośnie rozmieszczone rowki teowe o szerokości 16 mm.

Rozwiązanie to pozwala stosować odpowiednio dobrane przyrządy mocujące oraz dostosowywać ich rozmieszczenie do kształtu obrabianego przedmiotu.

Przed rozpoczęciem pracy należy prawidłowo ustawić i zabezpieczyć stół oraz odpowiednio zamocować obrabiany element.

Wysięg 195 mm i skok pinoli 80 mm

Model TBM 380-16 charakteryzuje się wysięgiem wynoszącym 195 mm.

Parametr ten określa odległość osi wrzeciona od kolumny i wpływa na możliwości ustawiania obrabianego przedmiotu.

Skok pinoli wynosi 80 mm i określa zakres osiowego przemieszczania wrzeciona podczas wiercenia.

Maksymalna odległość wrzeciona od stołu wynosi 460 mm, natomiast odległość wrzeciona od płyty podstawy osiąga 680 mm.

Parametry te umożliwiają dostosowanie stanowiska do elementów o różnych gabarytach.

Obrobiona płyta podstawy z rowkami teowymi

Wiertarka TBM 380-16 została wyposażona w obrobioną powierzchnię płyty podstawy o wymiarach 200 × 210 mm.

Płyta posiada rowki teowe umożliwiające stosowanie odpowiednio dobranych przyrządów mocujących.

Rozwiązanie to zwiększa możliwości przygotowania stanowiska podczas obróbki wyższych przedmiotów, które trudno ustawić na standardowej wysokości stołu.

Możliwość wykorzystania zarówno stołu roboczego, jak i płyty podstawy zwiększa uniwersalność urządzenia.

Stabilna konstrukcja stołowa

TBM 380-16 jest wiertarką przeznaczoną do ustawienia na odpowiednio przygotowanym stole lub podstawie warsztatowej.

Maszyna została wyposażona w kolumnę o średnicy 73 mm, stanowiącą podstawowy element konstrukcyjny podpierający zespół roboczy.

Masa urządzenia wynosi około 51 kg, natomiast całkowite wymiary to 370 × 630 × 1060 mm.

Solidna konstrukcja sprzyja stabilności podczas wykonywania operacji wiertarskich.

Przed rozpoczęciem eksploatacji należy zapewnić odpowiednią nośność stanowiska oraz prawidłowe zamocowanie maszyny.

Bezpieczeństwo pracy

Wiertarka TBM 380-16 została wyposażona w regulowaną osłonę ochronną.

Jej zadaniem jest ograniczenie dostępu do strefy pracy obracającego się narzędzia.

Opis dostawcy wskazuje również na zastosowanie zabezpieczenia przed niekontrolowanym ponownym uruchomieniem po zaniku zasilania.

Podczas pracy należy stosować odpowiednie środki ochrony indywidualnej, prawidłowo mocować obrabiane elementy i przestrzegać instrukcji eksploatacji.

Nie należy przytrzymywać obrabianego przedmiotu ręką podczas wiercenia.

Zastosowanie

Wiertarka stołowa TBM 380-16 / 230 V M4P znajduje zastosowanie podczas:

• wiercenia otworów o średnicy do 20 mm;

• wykonywania otworów w elementach metalowych;

• pogłębiania wcześniej przygotowanych otworów;

• obróbki części maszyn;

• przygotowywania elementów konstrukcyjnych;

• wykonywania otworów w płytach montażowych;

• prac remontowych i naprawczych;

• produkcji jednostkowej i małoseryjnej;

• realizacji zadań w warsztatach mechanicznych;

• prac technicznych i konserwacyjnych;

• wykonywania elementów wyposażenia warsztatowego.

Szeroki zakres regulacji prędkości, uchylny stół roboczy oraz jednofazowe zasilanie zwiększają funkcjonalność maszyny podczas realizacji różnorodnych prac.

Wiertarka stołowa TBM 380-16 / 230 V M4P łączy maksymalną zdolność wiercenia 20 mm, silnik o mocy oddawanej 0,60 kW oraz 12-stopniową regulację prędkości obrotowej w zakresie 180–2740 obr./min.

Uchylny stół roboczy o wymiarach 290 × 290 mm oraz ukośnie rozmieszczone rowki teowe ułatwiają przygotowanie stanowiska do obróbki elementów o różnych kształtach.

Wrzeciono ze stożkiem Morse’a MK2 pozwala stosować kompatybilne narzędzia i oprawki, natomiast szybkomocujący uchwyt wiertarski usprawnia ich wymianę.

Zasilanie jednofazowe 230 V umożliwia wykorzystanie urządzenia w warsztatach niewyposażonych w instalację trójfazową.

Stabilna konstrukcja, masa około 51 kg oraz dodatkowa powierzchnia robocza płyty podstawy sprawiają, że TBM 380-16 stanowi funkcjonalne rozwiązanie do codziennych prac warsztatowych.

Zakres dostawy

• Uchwyt samozaciskowy 1-16 mm / B16
• Trzpień MK2 / B16
• Osłona z regulacją wysokości
• Narzędzia startowe
