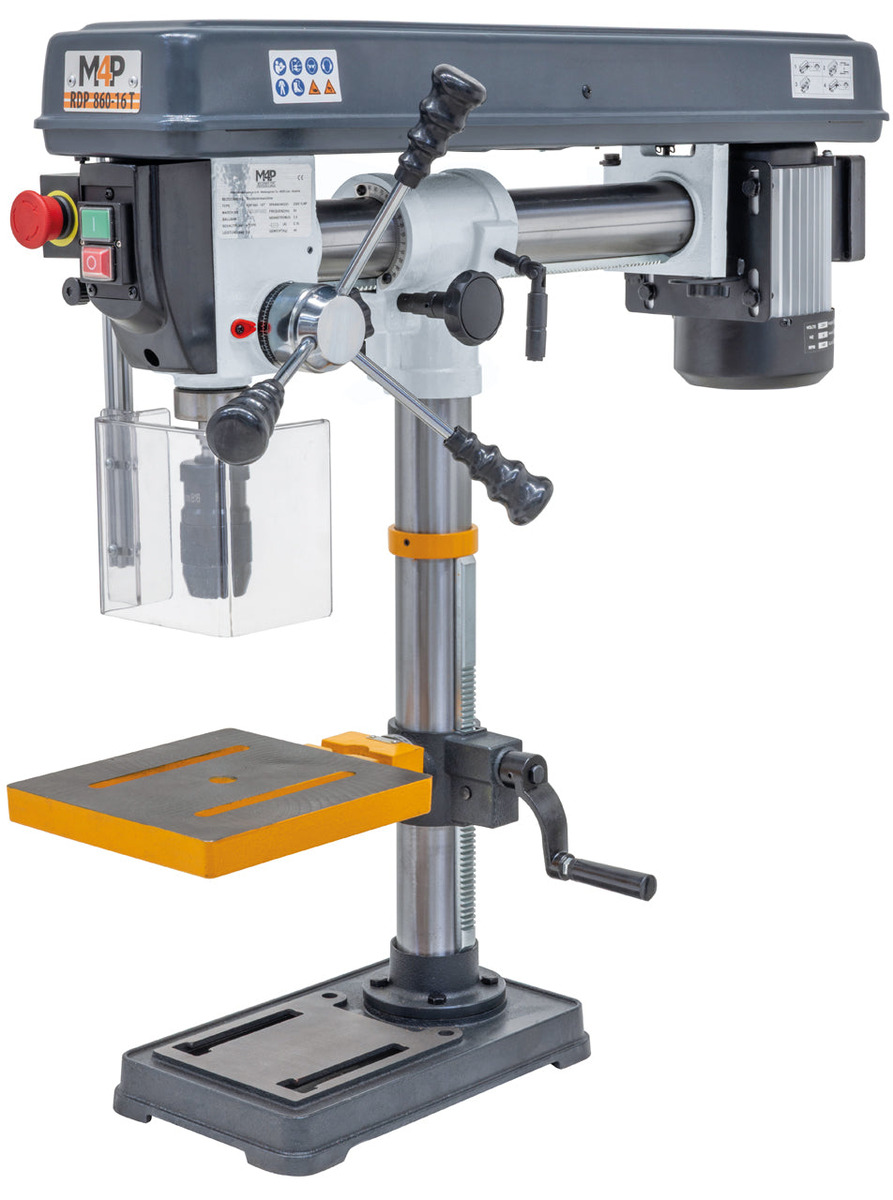

Wiertarka stołowa - promieniowa do metalu RDP 860 - 16 T / 230 V M4P

Wiertarka stołowo-promieniowa RDP 860-16 T / 230 V M4P to uniwersalna maszyna przeznaczona do wiercenia otworów w elementach metalowych o zróżnicowanych wymiarach i kształtach. Urządzenie wyróżnia się wysuwaną, obrotową i uchylną głowicą wiertarską, regulowanym wysięgiem oraz kompaktową konstrukcją stołową.

Zastosowanie konstrukcji promieniowej umożliwia zmianę położenia wrzeciona względem obrabianego przedmiotu. Dzięki temu operator może wykonywać otwory w różnych punktach elementu, ograniczając konieczność jego częstego przestawiania.

Maszyna znajduje zastosowanie w warsztatach mechanicznych, zakładach naprawczych, pracowniach technicznych oraz przydomowych warsztatach, w których istotna jest możliwość wykonywania otworów pod różnymi kątami.

Model RDP 860-16 T umożliwia wiercenie otworów o maksymalnej średnicy 16 mm. Regulowany wysięg głowicy w zakresie 150–430 mm pozwala dostosować położenie wrzeciona do wymiarów obrabianego elementu oraz miejsca wykonywania otworu.

Jedną z najważniejszych zalet urządzenia jest możliwość pochylenia głowicy wiertarskiej w zakresie od -90° do +45°. Rozwiązanie to zwiększa możliwości wykonywania otworów pod kątem, również w sytuacjach, w których odpowiednie ustawienie przedmiotu na tradycyjnej wiertarce stołowej byłoby utrudnione.

Wiertarka została wyposażona w silnik o mocy oddawanej 0,60 kW w trybie pracy ciągłej S1. Moc pobierana podana dla trybu S6 wynosi 0,85 kW.

Zasilanie jednofazowe 230 V umożliwia wykorzystanie maszyny w warsztatach niewyposażonych w instalację trójfazową.

Urządzenie oferuje pięć stopni prędkości obrotowej wrzeciona w zakresie 500–2500 obr./min. Pozwala to dobierać obroty odpowiednio do średnicy narzędzia, właściwości obrabianego materiału oraz charakteru wykonywanej operacji.

Model RDP 860-16 T posiada gniazdo wrzeciona ze stożkiem Morse’a MK2 oraz szybkomocujący uchwyt wiertarski o zakresie mocowania 1–16 mm.

Stół roboczy o wymiarach 220 × 220 mm został wyposażony w rowki teowe o szerokości 14 mm, umożliwiające stosowanie kompatybilnych przyrządów mocujących.

Szlifowana stalowa kolumna o średnicy 60 mm stanowi element konstrukcyjny podpierający zespół roboczy. Zastosowanie mechanizmu zębatkowego ułatwia regulację wysokości stołu.

Wiertarka została również wyposażona w regulowaną osłonę ochronną, oddzielny przycisk awaryjnego zatrzymania oraz wyłącznik bezpieczeństwa z wyzwalaczem podnapięciowym.

Kompaktowe wymiary 330 × 870 × 805 mm oraz masa wynosząca około 37 kg umożliwiają wykorzystanie urządzenia na odpowiednio przygotowanym stanowisku warsztatowym.

RDP 860-16 T / 230 V M4P to funkcjonalna wiertarka stołowo-promieniowa dla użytkowników poszukujących maszyny o zwiększonych możliwościach regulacji położenia wrzeciona, pozwalającej wykonywać otwory w różnych miejscach obrabianego przedmiotu.

Najważniejsze cechy i zalety

• Maksymalna średnica wiercenia 16 mm – umożliwia wykonywanie otworów w elementach metalowych.

• Konstrukcja stołowo-promieniowa – zwiększa możliwości pozycjonowania wrzeciona względem obrabianego przedmiotu.

• Regulowany wysięg 150–430 mm – umożliwia dostosowanie położenia głowicy do wymiarów obrabianego elementu.

• Wysuwana głowica wiertarska – pozwala wykonywać otwory w różnych miejscach przedmiotu bez konieczności jego częstego przestawiania.

• Obrotowa głowica – zwiększa swobodę ustawienia zespołu wiertarskiego.

• Pochylenie głowicy od -90° do +45° – umożliwia wykonywanie otworów pod różnymi kątami.

• Pięć stopni prędkości obrotowej – pozwala dobierać obroty wrzeciona w zakresie 500–2500 obr./min.

• Silnik o mocy oddawanej 0,60 kW – zapewnia napęd odpowiedni do typowych zastosowań warsztatowych.

• Zasilanie jednofazowe 230 V – umożliwia pracę bez instalacji trójfazowej.

• Gniazdo wrzeciona MK2 – pozwala stosować kompatybilne narzędzia i oprawki.

• Szybkomocujący uchwyt wiertarski 1–16 mm / B16 – usprawnia wymianę narzędzi.

• Skok pinoli 75 mm – zapewnia odpowiedni zakres osiowego przemieszczania wrzeciona.

• Stół roboczy 220 × 220 mm – umożliwia ustawianie i mocowanie obrabianych elementów.

• Rowki teowe o szerokości 14 mm – pozwalają stosować odpowiednio dobrane przyrządy mocujące.

• Szlifowana stalowa kolumna o średnicy 60 mm – stanowi podstawowy element konstrukcyjny maszyny.

• Zębatkowa regulacja wysokości stołu – ułatwia dostosowanie położenia powierzchni roboczej.

• Regulowana osłona ochronna – wspomaga bezpieczeństwo operatora.

• Oddzielny przycisk awaryjnego zatrzymania – umożliwia szybkie zatrzymanie maszyny.

• Wyłącznik z wyzwalaczem podnapięciowym – ogranicza ryzyko niekontrolowanego ponownego uruchomienia po zaniku zasilania.

• Kompaktowa konstrukcja stołowa – umożliwia wykorzystanie maszyny w warsztatach o ograniczonej przestrzeni.

Wiercenie otworów o średnicy do 16 mm

Wiertarka stołowo-promieniowa RDP 860-16 T umożliwia wykonywanie otworów o maksymalnej średnicy 16 mm.

Urządzenie może być wykorzystywane podczas obróbki elementów konstrukcyjnych, części maszyn, płyt montażowych oraz innych przedmiotów metalowych.

Konstrukcja promieniowa jest szczególnie przydatna podczas wykonywania otworów w elementach, których wielkość lub kształt utrudniają częste przemieszczanie i ponowne mocowanie.

Możliwość zmiany położenia głowicy pozwala dostosować ustawienie wrzeciona do miejsca wykonywania kolejnego otworu.

Maszyna może być również wykorzystywana do pogłębiania wcześniej wykonanych otworów przy zastosowaniu odpowiednio dobranych narzędzi.

Rzeczywiste możliwości obróbcze zależą od rodzaju materiału, parametrów skrawania, geometrii narzędzia oraz sposobu zamocowania przedmiotu.

Regulowany wysięg głowicy 150–430 mm

Jedną z najważniejszych cech modelu RDP 860-16 T jest możliwość regulacji wysięgu głowicy wiertarskiej.

Zakres regulacji wynosi od 150 do 430 mm.

Rozwiązanie to pozwala zmieniać odległość osi wrzeciona od kolumny, dostosowując położenie narzędzia do wymiarów obrabianego elementu.

Regulowany wysięg umożliwia wykonywanie otworów w różnych punktach przedmiotu bez konieczności każdorazowego przesuwania go na stole.

Jest to szczególnie przydatne podczas obróbki płyt, elementów konstrukcyjnych oraz przedmiotów o nieregularnych kształtach.

Możliwość zmiany położenia głowicy zwiększa elastyczność przygotowania stanowiska i ogranicza liczbę operacji związanych z ponownym ustawianiem obrabianego elementu.

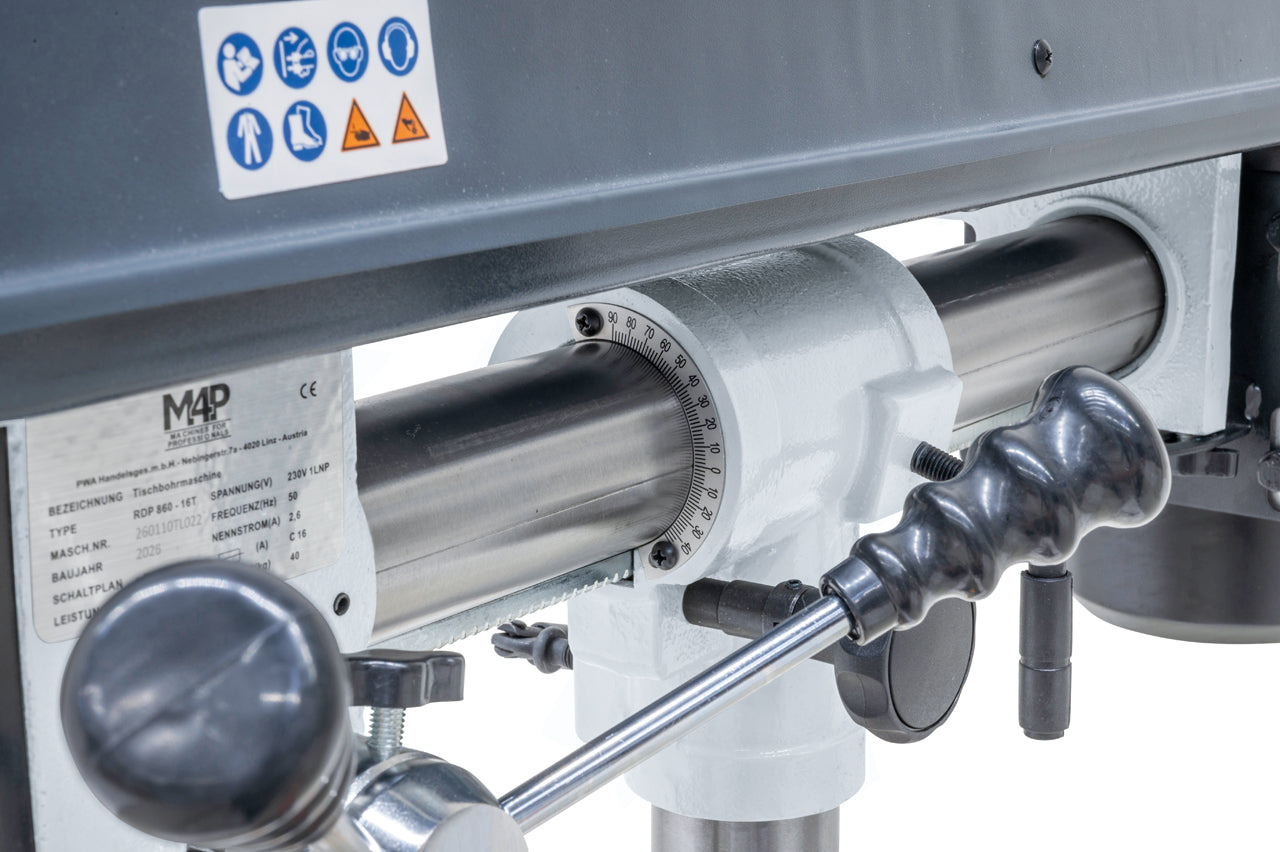

Wysuwana, obrotowa i uchylna głowica wiertarska

Model RDP 860-16 T został wyposażony w głowicę umożliwiającą zmianę położenia wrzeciona względem obrabianego przedmiotu.

Głowicę można wysuwać, obracać oraz pochylać w zakresie od -90° do +45°.

Połączenie tych funkcji umożliwia wykonywanie otworów pod różnymi kątami i w różnych miejscach obrabianego elementu.

Rozwiązanie to jest szczególnie przydatne podczas obróbki przedmiotów, których kształt utrudnia ustawienie na tradycyjnej wiertarce stołowej.

Możliwość pochylenia głowicy zwiększa zakres dostępnych kierunków wiercenia, w tym umożliwia przygotowanie stanowiska do wykonywania otworów z boku elementu.

Przed rozpoczęciem obróbki należy prawidłowo ustawić i zablokować głowicę oraz odpowiednio zamocować obrabiany przedmiot.

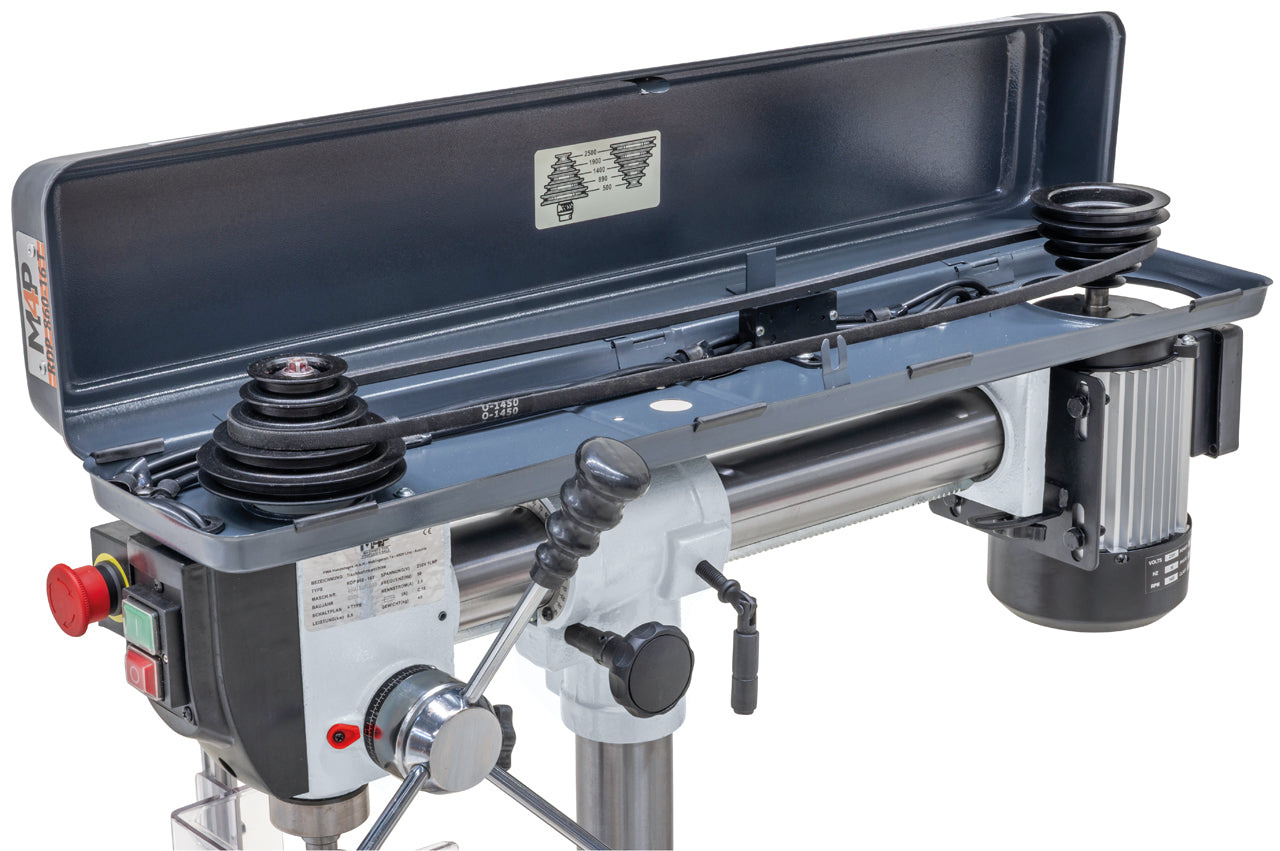

Pięciostopniowa regulacja prędkości obrotowej

Wiertarka RDP 860-16 T oferuje pięć stopni prędkości obrotowej wrzeciona.

Zakres prędkości wynosi 500–2500 obr./min.

Możliwość wyboru odpowiedniej prędkości pozwala dostosować parametry skrawania do średnicy stosowanego narzędzia oraz właściwości obrabianego materiału.

Niższe obroty mogą być wykorzystywane podczas wykonywania otworów o większych średnicach.

Wyższe ustawienia znajdują zastosowanie podczas wiercenia mniejszych otworów oraz obróbki materiałów pozwalających na zastosowanie większej prędkości skrawania.

Prawidłowy dobór obrotów ma znaczenie dla trwałości narzędzia, jakości wykonywanego otworu oraz wydajności obróbki.

Model RDP 860-16 T posiada pięć określonych prędkości obrotowych, a nie regulację bezstopniową.

Silnik o mocy 0,60 kW i zasilanie 230 V

Wiertarka została wyposażona w silnik o mocy oddawanej 0,60 kW w trybie pracy ciągłej S1.

Moc pobierana podana dla trybu S6 wynosi 0,85 kW.

Zasilanie jednofazowe 230 V umożliwia wykorzystanie urządzenia w warsztatach niewyposażonych w instalację trójfazową.

Połączenie silnika z pięciostopniową regulacją prędkości obrotowej pozwala dostosować ustawienia maszyny do charakteru wykonywanej operacji.

Gniazdo wrzeciona MK2 i szybkomocujący uchwyt wiertarski

Model RDP 860-16 T posiada wrzeciono ze stożkiem Morse’a MK2.

Rozwiązanie to umożliwia stosowanie odpowiednio dobranych narzędzi i oprawek.

W wyposażeniu standardowym znajduje się trzpień uchwytu wiertarskiego MK2/B16.

Maszyna jest również dostarczana z szybkomocującym uchwytem wiertarskim o zakresie mocowania 1–16 mm.

Uchwyt umożliwia sprawną wymianę kompatybilnych wierteł z chwytem cylindrycznym bez konieczności stosowania kluczyka.

Rozwiązanie to usprawnia wykonywanie operacji wymagających częstej zmiany średnicy narzędzia.

Skok pinoli 75 mm

Wiertarka RDP 860-16 T charakteryzuje się skokiem pinoli wynoszącym 75 mm.

Parametr ten określa zakres osiowego przemieszczania wrzeciona podczas wykonywania operacji wiertarskich.

W połączeniu z regulowanym wysięgiem i uchylną głowicą zapewnia możliwości dostosowania ustawienia narzędzia do różnorodnych zadań warsztatowych.

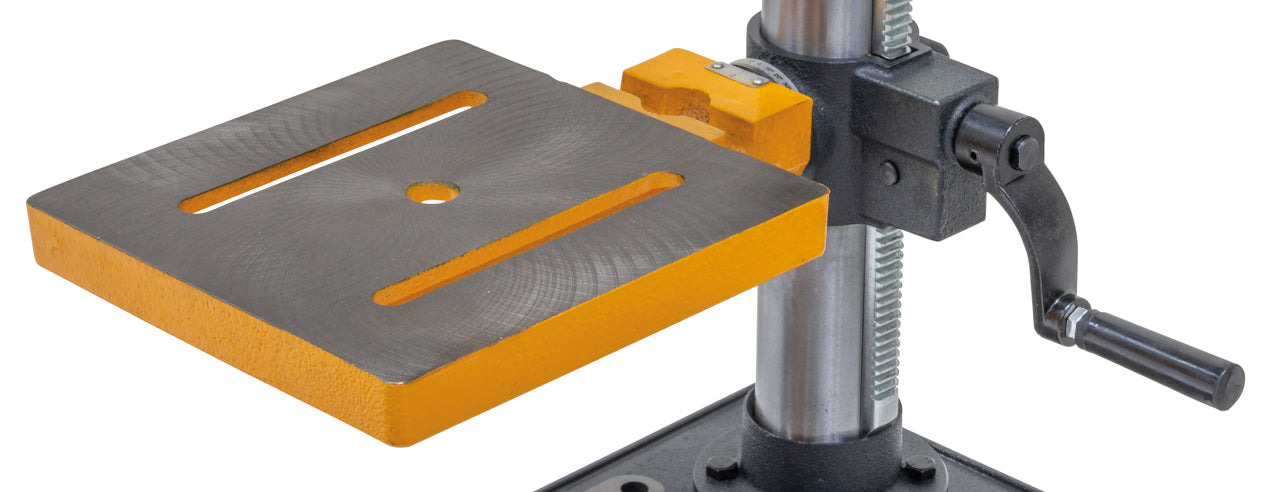

Stół roboczy 220 × 220 mm

Model RDP 860-16 T został wyposażony w stół roboczy o wymiarach 220 × 220 mm.

Powierzchnia stołu posiada rowki teowe o szerokości 14 mm, umożliwiające stosowanie odpowiednio dobranych przyrządów mocujących.

Zastosowanie mechanizmu zębatkowego ułatwia regulację wysokości stołu i dostosowanie jego położenia do obrabianego przedmiotu.

Dodatkowo powierzchnia robocza płyty podstawy wynosi 155 × 160 mm.

Możliwość wykorzystania stołu i powierzchni podstawy zwiększa elastyczność przygotowania stanowiska.

Przed rozpoczęciem pracy należy prawidłowo ustawić i zabezpieczyć stół oraz odpowiednio zamocować obrabiany przedmiot.

Konstrukcja stołowa i szlifowana stalowa kolumna

RDP 860-16 T jest stołową wersją wiertarki promieniowej.

Konstrukcja pozwala wykorzystać możliwości regulacji położenia głowicy bez konieczności instalowania dużej maszyny stojącej.

Szlifowana stalowa kolumna o średnicy 60 mm stanowi podstawowy element konstrukcyjny podpierający zespół roboczy.

Regulowany wysięg głowicy pozwala dostosować położenie wrzeciona do wymiarów obrabianego elementu.

Masa urządzenia wynosi około 37 kg, natomiast całkowite wymiary maszyny to 330 × 870 × 805 mm.

Dzięki kompaktowej konstrukcji wiertarka może być wykorzystywana na odpowiednio przygotowanych stanowiskach w niewielkich warsztatach i pracowniach technicznych.

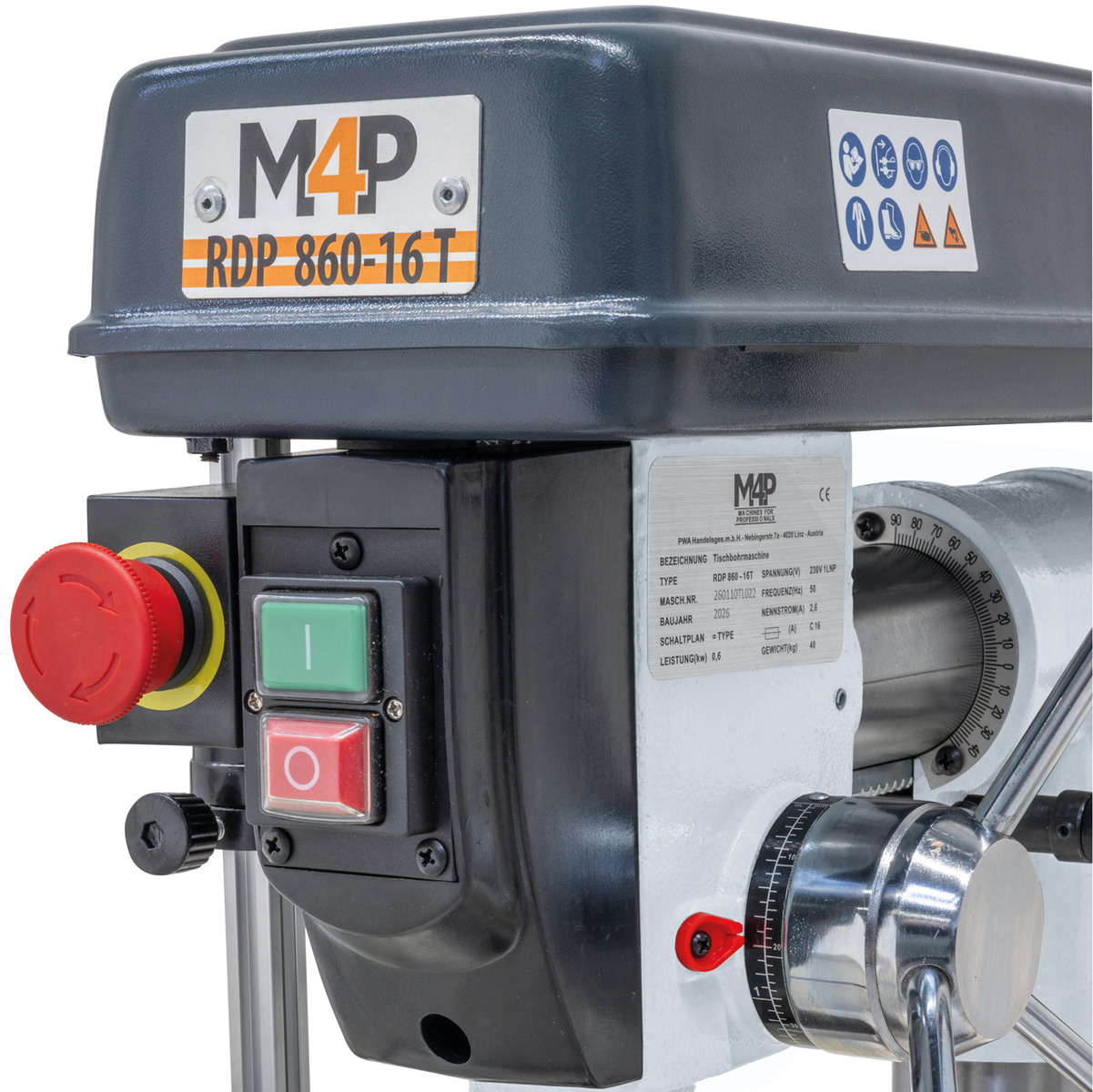

Bezpieczeństwo pracy

Wiertarka RDP 860-16 T została wyposażona w regulowaną osłonę ochronną oraz oddzielny przycisk awaryjnego zatrzymania.

Osłona umożliwia dostosowanie zabezpieczenia do wykonywanej operacji, natomiast przycisk awaryjny pozwala szybko zatrzymać maszynę w sytuacji wymagającej interwencji operatora.

Dodatkowym elementem jest wyłącznik bezpieczeństwa o stopniu ochrony IP54 z wyzwalaczem podnapięciowym.

Rozwiązanie to ogranicza ryzyko niekontrolowanego ponownego uruchomienia maszyny po zaniku i przywróceniu zasilania.

Podczas przygotowywania stanowiska należy uwzględnić gabaryty urządzenia, zakres przemieszczania głowicy oraz wymagania dotyczące stabilnego ustawienia maszyny i bezpiecznego mocowania obrabianych przedmiotów.

Zastosowanie

Wiertarka stołowo-promieniowa RDP 860-16 T / 230 V M4P znajduje zastosowanie podczas:

• wiercenia otworów o średnicy do 16 mm;

• wykonywania otworów pod różnymi kątami;

• wiercenia w większych elementach konstrukcyjnych;

• obróbki przedmiotów o nieregularnych kształtach;

• wykonywania otworów w różnych punktach elementu;

• obróbki płyt montażowych;

• przygotowywania części maszyn;

• pogłębiania wcześniej wykonanych otworów;

• prac warsztatowych;

• prac remontowych i naprawczych;

• produkcji jednostkowej i małoseryjnej;

• wykonywania elementów wyposażenia technicznego;

• realizacji zadań w pracowniach technicznych;

• prowadzenia zajęć praktycznych w placówkach szkoleniowych;

• prac technicznych i hobbystycznych.

Regulowany wysięg głowicy oraz możliwość jej pochylenia sprawiają, że urządzenie jest szczególnie przydatne podczas obróbki elementów wymagających nietypowego ustawienia narzędzia.

Wiertarka stołowo-promieniowa RDP 860-16 T / 230 V M4P łączy możliwość wiercenia otworów o średnicy do 16 mm z szerokim zakresem regulacji położenia głowicy oraz kompaktową konstrukcją stołową.

Regulowany wysięg 150–430 mm umożliwia dostosowanie położenia wrzeciona do wymiarów obrabianego przedmiotu.

Wysuwana, obrotowa i uchylna głowica pozwala wykonywać otwory w różnych miejscach i pod różnymi kątami, ograniczając konieczność częstego przestawiania elementu.

Pięciostopniowa regulacja prędkości obrotowej umożliwia dobór parametrów pracy do średnicy narzędzia oraz właściwości obrabianego materiału.

Zasilanie jednofazowe 230 V pozwala wykorzystywać maszynę w warsztatach niewyposażonych w instalację trójfazową.

Kompaktowe wymiary i masa około 37 kg umożliwiają przygotowanie stanowiska wiertarskiego w niewielkim warsztacie.

RDP 860-16 T stanowi funkcjonalne rozwiązanie dla warsztatów mechanicznych, pracowni technicznych oraz użytkowników indywidualnych, którzy potrzebują możliwości regulacji położenia narzędzia względem obrabianego przedmiotu.

Zakres dostawy

• Uchwyt samozaciskowy 1-16 mm / B16
• Trzpień MK2 / B16
• Osłona z regulacją wysokości
• Grzybek bezpieczeństwa (osobny)
• Narzędzia startowe
