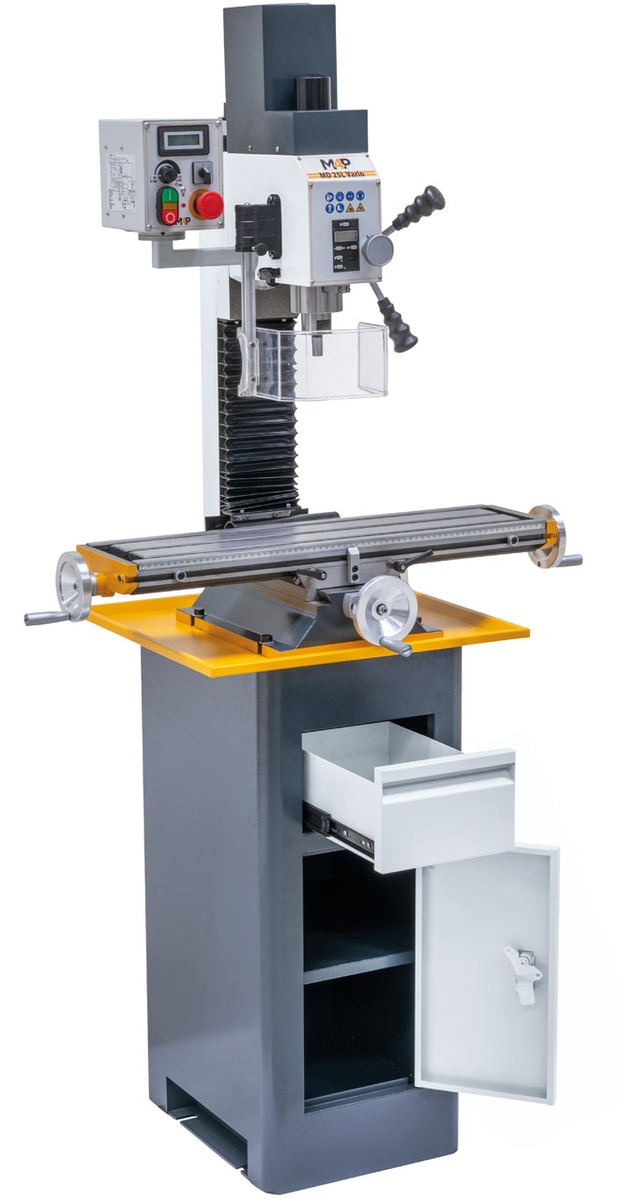

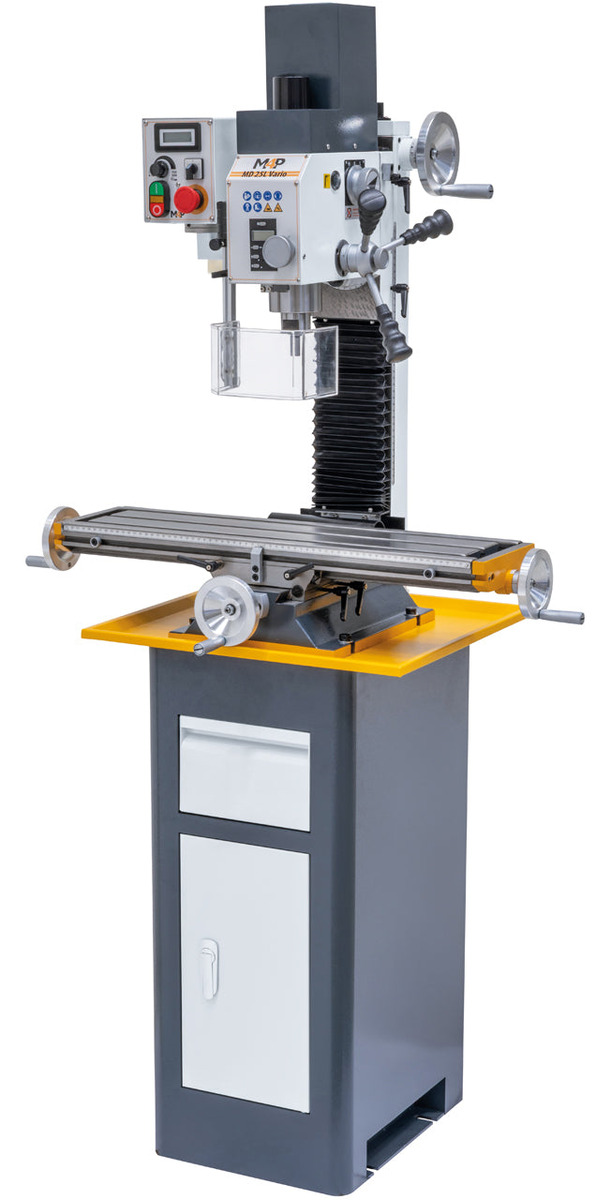

Wiertarko-frezarka do metalu MD 25 L Vario M4P

Wiertarko-frezarka do metalu MD 25 L Vario M4P to uniwersalna obrabiarka przeznaczona do wiercenia i frezowania elementów metalowych. Urządzenie łączy elektroniczną, bezstopniową regulację prędkości obrotowej wrzeciona, wydłużony stół krzyżowy oraz uchylną głowicę frezarską. Dzięki zasilaniu jednofazowemu 230 V znajduje zastosowanie zarówno w profesjonalnych warsztatach mechanicznych, jak i mniejszych pracowniach technicznych oraz placówkach szkoleniowych.

Model MD 25 L Vario wyróżnia się zdolnością wiercenia do 20 mm w stali, możliwością stosowania frezów czołowych o średnicy do 63 mm oraz frezów palcowych o średnicy do 20 mm. Parametry te umożliwiają wykonywanie różnorodnych operacji związanych z obróbką części maszyn, elementów konstrukcyjnych i oprzyrządowania warsztatowego.

Jedną z najważniejszych zalet urządzenia jest wydłużony stół krzyżowy o wymiarach 710 × 180 mm, zapewniający przesuw wzdłużny wynoszący 490 mm oraz poprzeczny 160 mm. Zwiększona powierzchnia robocza ułatwia mocowanie dłuższych przedmiotów i wykonywanie operacji wymagających większego zakresu przemieszczania stołu.

Wiertarko-frezarka została wyposażona w elektroniczną, bezstopniową regulację prędkości obrotowej wrzeciona w dwóch zakresach: 50–1125 oraz 100–2250 obr./min. Rozwiązanie to umożliwia płynne dostosowanie parametrów pracy do średnicy narzędzia, właściwości obrabianego materiału oraz rodzaju wykonywanej operacji.

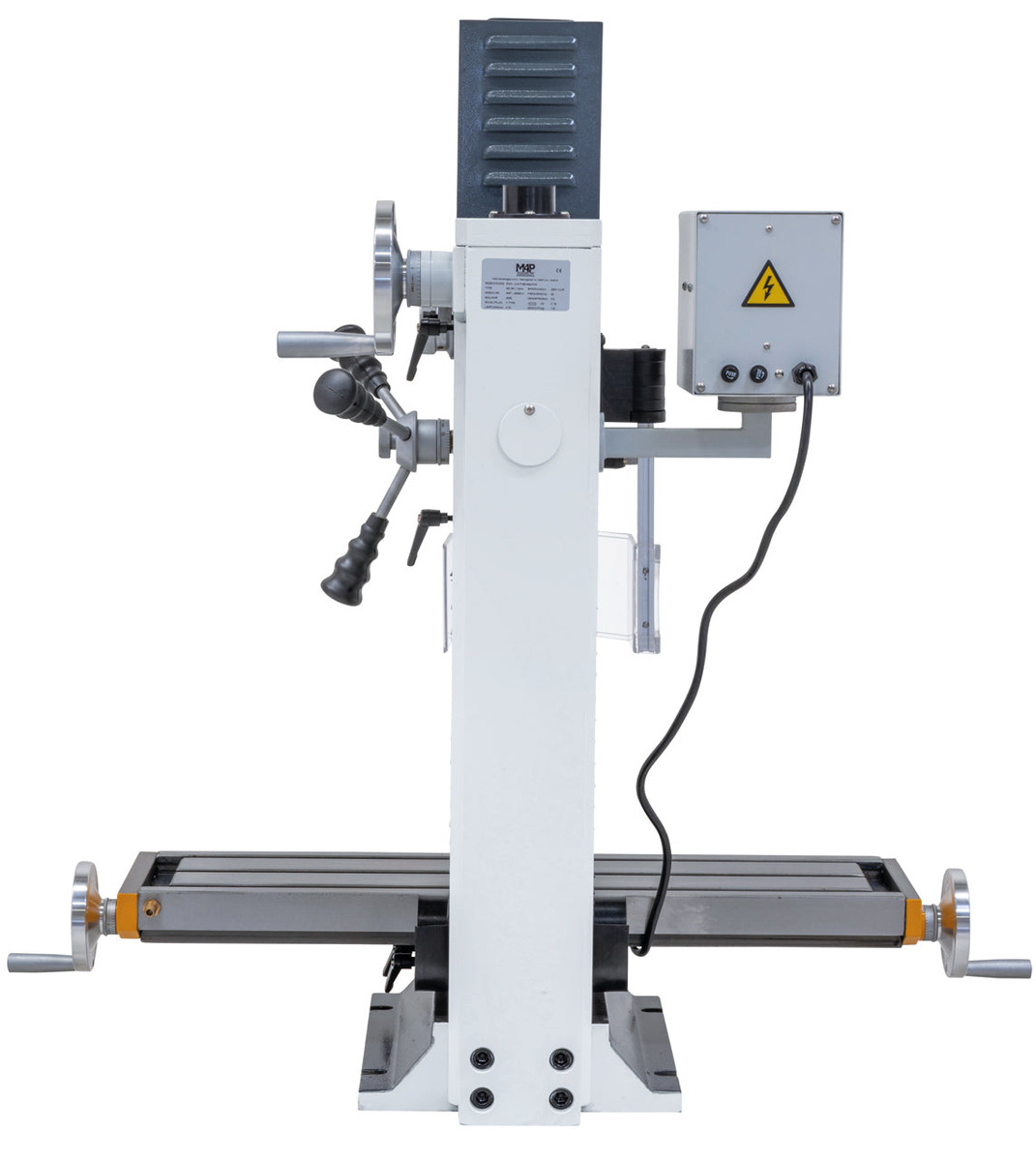

Kolejnym atutem jest uchylna głowica frezarska z zakresem regulacji od -90° do +90°. Umożliwia ona zmianę ustawienia osi wrzeciona względem obrabianego przedmiotu, zwiększając możliwości wykonywania operacji na powierzchniach nachylonych.

Pionowa regulacja wysokości głowicy wynosząca 270 mm pozwala dostosować położenie wrzeciona do wymiarów obrabianego elementu i zastosowanego oprzyrządowania.

Wrzeciono z mocowaniem MK2 umożliwia stosowanie kompatybilnych narzędzi oraz oprawek. Skok pinoli wynoszący 52 mm zapewnia odpowiedni zakres osiowego przemieszczania narzędzia podczas wiercenia.

Standardowe wyposażenie obejmuje również cyfrowy wskaźnik prędkości obrotowej, cyfrowy wskaźnik wysuwu pinoli, filtr przeciwzakłóceniowy EMC oraz regulowaną osłonę ochronną.

MD 25 L Vario M4P jest przeznaczona dla użytkowników poszukujących uniwersalnej wiertarko-frezarki z wydłużonym stołem, płynną regulacją obrotów i możliwością wykonywania operacji wymagających kątowego ustawienia wrzeciona.

Najważniejsze cechy i zalety

• Zdolność wiercenia do 20 mm w stali – umożliwia wykonywanie otworów w elementach konstrukcyjnych i częściach maszyn.

• Maksymalna średnica frezu czołowego 63 mm – pozwala realizować operacje frezowania powierzchni płaskich.

• Maksymalna średnica frezu palcowego 20 mm – umożliwia wykonywanie rowków i innych operacji frezarskich.

• Wydłużony stół krzyżowy 710 × 180 mm – zapewnia większą przestrzeń do mocowania dłuższych przedmiotów.

• Przesuw wzdłużny 490 mm – zwiększa zakres obróbki bez konieczności częstego przestawiania elementu.

• Przesuw poprzeczny 160 mm – ułatwia pozycjonowanie obrabianego przedmiotu względem narzędzia.

• Bezstopniowa regulacja obrotów – umożliwia płynny dobór prędkości wrzeciona.

• Dwa zakresy prędkości: 50–1125 i 100–2250 obr./min – pozwalają dostosować parametry pracy do wykonywanej operacji.

• Uchylna głowica ±90° – zwiększa możliwości wykonywania operacji wymagających kątowego ustawienia narzędzia.

• Pionowa regulacja głowicy 270 mm – umożliwia dostosowanie jej wysokości do obrabianego elementu.

• Wrzeciono MK2 – pozwala stosować kompatybilne narzędzia i oprawki.

• Skok pinoli 52 mm – zapewnia odpowiedni zakres osiowego przemieszczania narzędzia.

• Cyfrowy wskaźnik prędkości obrotowej – ułatwia bieżącą kontrolę ustawionych obrotów.

• Cyfrowy wskaźnik wysuwu pinoli – umożliwia kontrolowanie głębokości wykonywanych otworów.

• Filtr przeciwzakłóceniowy EMC – ogranicza emisję zakłóceń elektromagnetycznych.

• Regulowana osłona ochronna – pozwala dostosować jej położenie do wykonywanej operacji.

• Zasilanie jednofazowe 230 V – umożliwia instalację maszyny w warsztatach bez sieci trójfazowej.

Wydłużony stół krzyżowy 710 × 180 mm

Jedną z najważniejszych cech wiertarko-frezarki MD 25 L Vario jest zastosowanie wydłużonego stołu krzyżowego.

Powierzchnia robocza o wymiarach 710 × 180 mm zapewnia przestrzeń do mocowania dłuższych elementów mechanicznych oraz odpowiednio dobranego oprzyrządowania technologicznego.

W porównaniu z modelem MD 20 Vario stół jest dłuższy o 210 mm, co zwiększa możliwości obróbki przedmiotów o większych wymiarach.

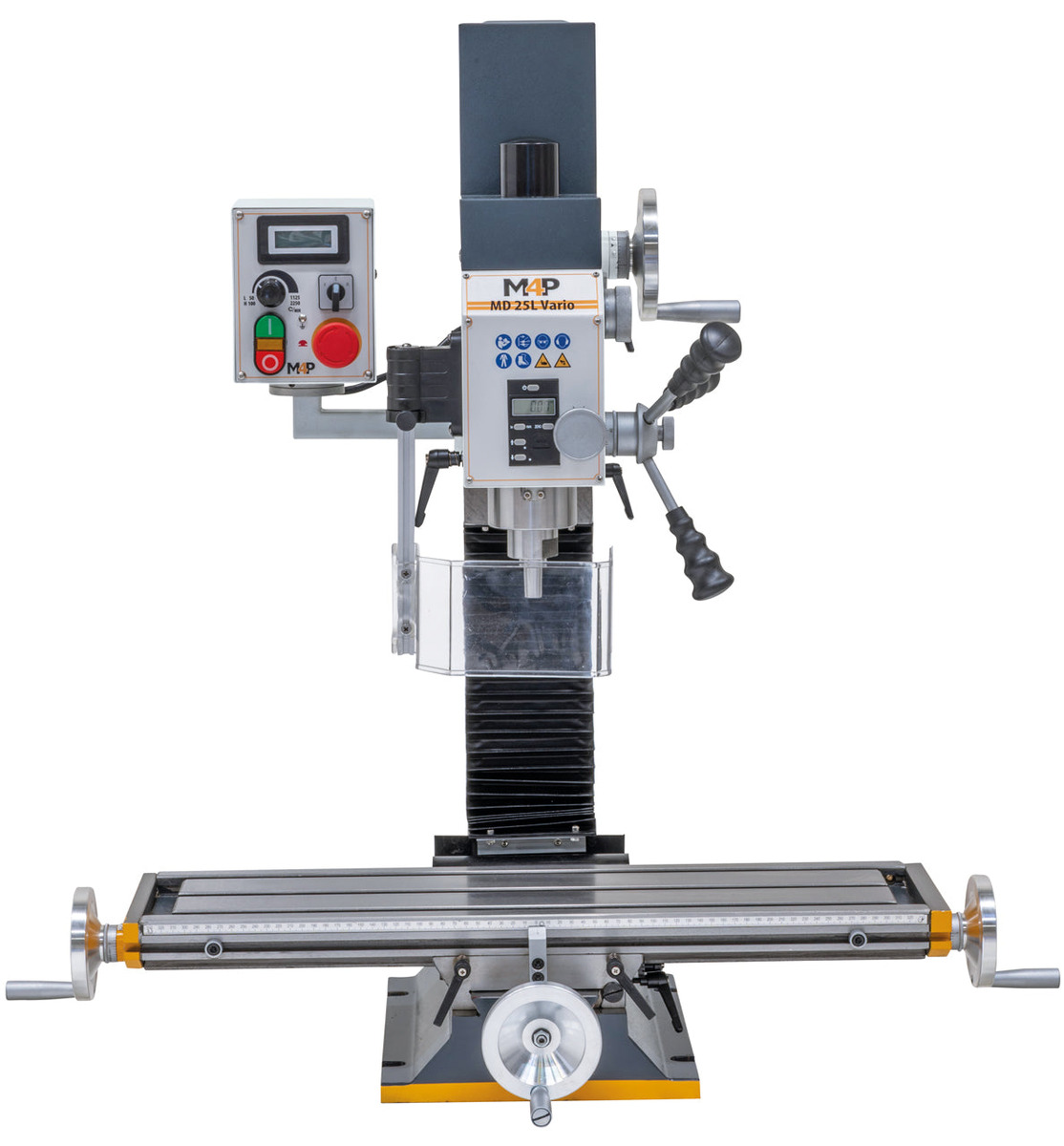

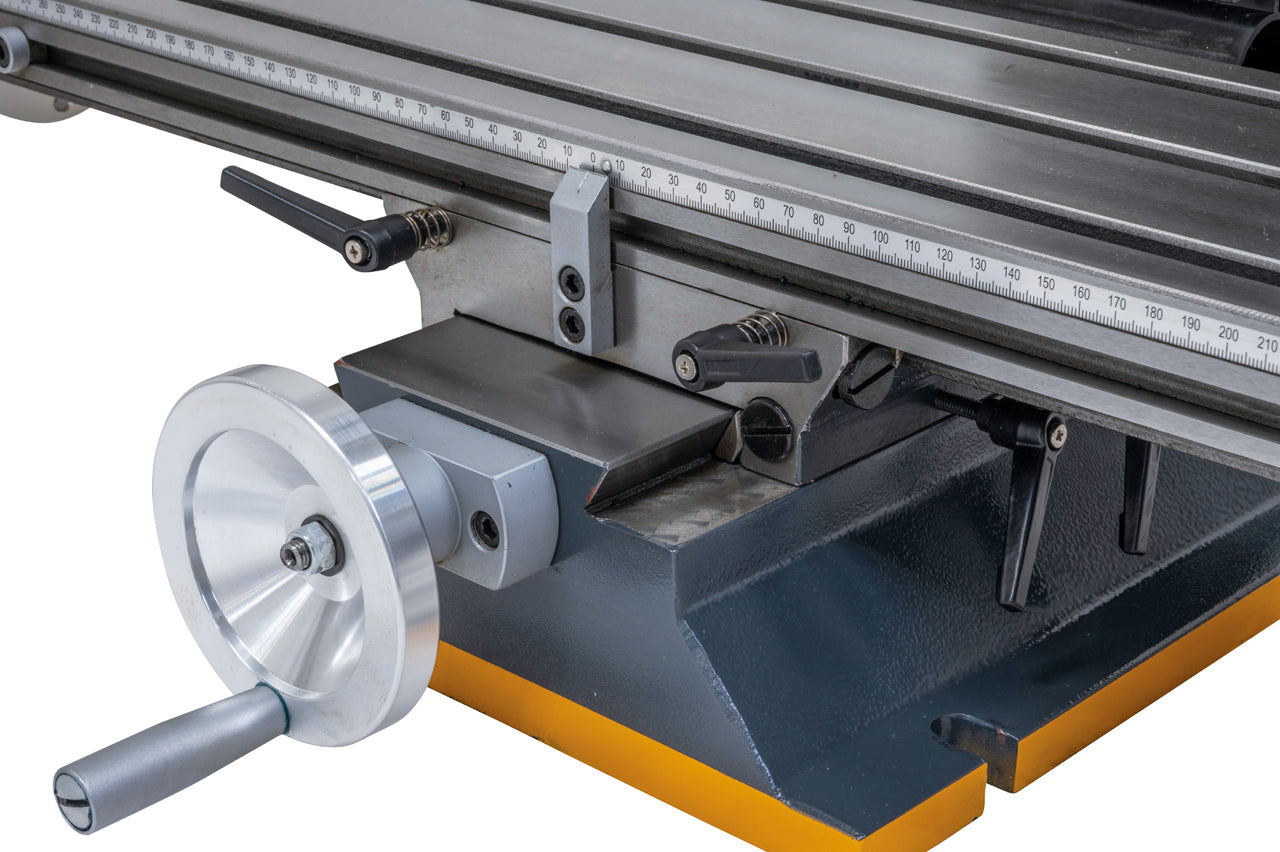

Stół posiada rowki teowe o szerokości 12 mm, umożliwiające stosowanie kompatybilnych elementów mocujących.

Zakres przesuwu wynosi:

• Oś X: 490 mm.

• Oś Y: 160 mm.

Zwiększony przesuw wzdłużny pozwala wykonywać operacje na dłuższych przedmiotach bez konieczności ich częstego przestawiania.

Rozwiązanie to jest szczególnie przydatne podczas frezowania podłużnych rowków, obróbki wydłużonych powierzchni oraz wykonywania otworów o określonym rozstawie.

Elektroniczna, bezstopniowa regulacja prędkości obrotowej

Wiertarko-frezarka MD 25 L Vario została wyposażona w elektroniczny układ płynnej regulacji prędkości obrotowej wrzeciona.

Operator ma do dyspozycji dwa zakresy pracy:

• Zakres I: 50–1125 obr./min.

• Zakres II: 100–2250 obr./min.

Możliwość płynnej regulacji pozwala dostosować obroty do średnicy narzędzia, właściwości obrabianego materiału oraz charakteru wykonywanej operacji.

Niższe prędkości mogą być wykorzystywane podczas wiercenia otworów o większych średnicach.

Wyższy zakres umożliwia wykonywanie operacji wymagających większych prędkości obrotowych, z uwzględnieniem parametrów zastosowanego narzędzia.

Bezstopniowa regulacja zwiększa elastyczność urządzenia, ponieważ pozwala wybierać wartości pośrednie zamiast korzystać wyłącznie ze sztywno określonych ustawień przekładni stopniowej.

Cyfrowy wskaźnik prędkości obrotowej

Model MD 25 L Vario został standardowo wyposażony w cyfrowy wskaźnik prędkości obrotowej wrzeciona.

Rozwiązanie to umożliwia bieżącą kontrolę ustawionych obrotów podczas wykonywania operacji obróbczych.

Jest szczególnie przydatne w połączeniu z elektroniczną, bezstopniową regulacją prędkości.

Cyfrowy wyświetlacz ułatwia dobór parametrów oraz odtwarzanie wcześniej stosowanych ustawień podczas realizacji powtarzalnych prac.

Cyfrowy wskaźnik wysuwu pinoli

Standardowe wyposażenie wiertarko-frezarki MD 25 L Vario obejmuje cyfrowy wskaźnik wysuwu pinoli.

Rozwiązanie to umożliwia kontrolowanie osiowego przemieszczenia narzędzia podczas wiercenia.

Jest szczególnie przydatne podczas wykonywania otworów o określonej głębokości oraz realizacji operacji powtarzalnych.

Skok pinoli wynosi 52 mm.

Cyfrowy wskaźnik ułatwia kontrolowanie wysuwu narzędzia, jednak nie stanowi mechanizmu automatycznego posuwu pinoli.

Zdolność wiercenia do 20 mm w stali

Wiertarko-frezarka MD 25 L Vario charakteryzuje się deklarowaną zdolnością wiercenia w stali wynoszącą 20 mm.

Parametr ten umożliwia wykonywanie otworów w częściach maszyn, elementach konstrukcyjnych oraz detalach wykorzystywanych podczas prac warsztatowych i remontowych.

Elektroniczna regulacja prędkości obrotowej pozwala dostosować parametry pracy do średnicy narzędzia i właściwości obrabianego materiału.

Skok pinoli wynoszący 52 mm zapewnia odpowiedni zakres osiowego przemieszczania narzędzia.

Rzeczywiste możliwości obróbki zależą od zastosowanego narzędzia, sposobu mocowania przedmiotu oraz prawidłowo dobranych parametrów skrawania.

Frezowanie narzędziami o średnicy do 63 mm

Model MD 25 L Vario umożliwia stosowanie frezów czołowych o maksymalnej średnicy 63 mm.

Maksymalna średnica frezu palcowego wynosi 20 mm.

Parametry te pozwalają wykonywać różnorodne operacje frezarskie, w tym obróbkę powierzchni płaskich, wykonywanie rowków oraz kształtowanie elementów mechanicznych.

Wydłużony stół krzyżowy zwiększa możliwości realizacji operacji na dłuższych przedmiotach.

Płynna regulacja prędkości obrotowej ułatwia dostosowanie parametrów skrawania do zastosowanego narzędzia.

Połączenie funkcji wiercenia i frezowania na jednym stanowisku zwiększa uniwersalność urządzenia.

Uchylna głowica frezarska ±90°

Wiertarko-frezarka MD 25 L Vario została wyposażona w głowicę frezarską z możliwością obustronnego wychylenia.

Zakres regulacji wynosi od -90° do +90°.

Rozwiązanie to umożliwia zmianę ustawienia osi wrzeciona względem obrabianego przedmiotu.

Jest szczególnie przydatne podczas wiercenia otworów pod kątem, frezowania powierzchni nachylonych oraz wykonywania operacji wymagających niestandardowego ustawienia narzędzia.

Możliwość wychylania głowicy zwiększa zakres prac wykonywanych na jednym stanowisku.

Pionowa regulacja wysokości głowicy 270 mm

Model MD 25 L Vario umożliwia pionową regulację położenia głowicy frezarskiej w zakresie 270 mm.

Rozwiązanie to pozwala dostosować wysokość wrzeciona do wymiarów obrabianego elementu oraz zastosowanego oprzyrządowania.

Minimalna odległość wrzeciona od stołu wynosi 45 mm, natomiast maksymalna 315 mm.

Regulacja wysokości jest szczególnie przydatna podczas wykonywania operacji na przedmiotach o zróżnicowanych gabarytach oraz stosowania narzędzi o różnych długościach.

Wrzeciono MK2

Wiertarko-frezarka MD 25 L Vario została wyposażona we wrzeciono z mocowaniem narzędzi w standardzie MK2.

Rozwiązanie to umożliwia stosowanie kompatybilnych narzędzi i oprawek wyposażonych w odpowiedni stożek Morse'a.

Standardowe wyposażenie obejmuje uchwyt wiertarski z wieńcem zębatym o zakresie mocowania 3–16 mm/B16 oraz trzpień MK2/B16.

Zestaw ten umożliwia przygotowanie urządzenia do wykonywania podstawowych operacji wiertarskich.

Silnik o mocy 0,75 kW i zasilanie 230 V

Wiertarko-frezarka MD 25 L Vario została wyposażona w silnik o mocy oddawanej 0,75 kW podczas pracy ciągłej S1.

Dla trybu pracy S6 producent podaje moc pobieraną wynoszącą 1,1 kW.

Maszyna jest przystosowana do zasilania jednofazowego napięciem 230 V.

Rozwiązanie to umożliwia eksploatację urządzenia w warsztatach, które nie dysponują instalacją trójfazową.

Elektroniczna regulacja prędkości obrotowej pozwala dostosować parametry pracy do wykonywanych operacji.

Przed podłączeniem urządzenia należy upewnić się, że instalacja elektryczna spełnia wymagania określone w dokumentacji technicznej maszyny.

Filtr przeciwzakłóceniowy EMC

Standardowe wyposażenie modelu MD 25 L Vario obejmuje filtr przeciwzakłóceniowy EMC.

Jego zadaniem jest ograniczanie zakłóceń elektromagnetycznych generowanych przez układ elektryczny urządzenia.

Rozwiązanie to jest szczególnie przydatne w warsztatach, w których obrabiarka pracuje w pobliżu innych urządzeń elektrycznych i elektronicznych.

Regulowana osłona ochronna

Wiertarko-frezarka MD 25 L Vario została wyposażona w regulowaną osłonę ochronną.

Możliwość regulacji wysokości pozwala dostosować jej położenie do zastosowanego narzędzia i wykonywanej operacji.

Osłona stanowi element wyposażenia ochronnego maszyny, wspomagając ograniczanie ryzyka kontaktu ze strefą pracy narzędzia.

Nie zastępuje jednak obowiązku przestrzegania odpowiednich procedur bezpieczeństwa.

Zastosowanie

Wiertarko-frezarka MD 25 L Vario M4P znajduje zastosowanie podczas:

• wiercenia otworów w elementach stalowych;

• wykonywania otworów o określonym rozstawie;

• frezowania powierzchni płaskich;

• wykonywania rowków i wpustów;

• frezowania powierzchni nachylonych;

• wykonywania otworów pod kątem;

• pogłębiania otworów;

• produkcji części maszyn;

• wykonywania elementów konstrukcyjnych;

• produkcji części zamiennych;

• wykonywania oprzyrządowania technologicznego;

• realizacji prac remontowych i naprawczych;

• produkcji jednostkowej i małoseryjnej;

• obróbki wydłużonych elementów;

• wykonywania prac w narzędziowniach;

• realizacji projektów modelarskich;

• prowadzenia zajęć praktycznych w placówkach szkoleniowych.

Połączenie wydłużonego stołu krzyżowego, płynnej regulacji obrotów i uchylnej głowicy zwiększa możliwości wykonywania różnorodnych operacji obróbki metali.

Wiertarko-frezarka MD 25 L Vario M4P łączy możliwości wiercenia i frezowania z wydłużonym stołem krzyżowym, elektroniczną regulacją prędkości obrotowej oraz uchylną głowicą frezarską.

Stół o wymiarach 710 × 180 mm i przesuw wzdłużny wynoszący 490 mm zwiększają możliwości obróbki dłuższych elementów.

Płynna regulacja obrotów w dwóch zakresach umożliwia dostosowanie prędkości wrzeciona do średnicy narzędzia oraz właściwości obrabianego materiału.

Uchylna głowica ±90° zwiększa możliwości wykonywania operacji wymagających kątowego ustawienia narzędzia.

Cyfrowe wskaźniki prędkości obrotowej i wysuwu pinoli ułatwiają bieżącą kontrolę parametrów pracy.

Wrzeciono MK2, filtr przeciwzakłóceniowy EMC oraz wyposażenie standardowe zwiększają funkcjonalność urządzenia.

Zasilanie jednofazowe 230 V umożliwia eksploatację maszyny w warsztatach niewyposażonych w instalację trójfazową.

MD 25 L Vario M4P jest przeznaczona dla warsztatów mechanicznych, narzędziowni, pracowni modelarskich oraz użytkowników realizujących produkcję jednostkową i małoseryjną.

Zakres dostawy

• Uchwyt wiertarski na kluczyk 3-16 mm / B16
• Trzpień MK2 / B16
• Trzpień
• Długość stołu 700 mm
• Wyświetlacz wysuwu pinoli
• Cyfrowy wskaźnik prędkości obrotowej
• Filtr przeciwzakłóceniowy EMC
• Osłona z regulacją wysokości
• Narzędzia startowe
